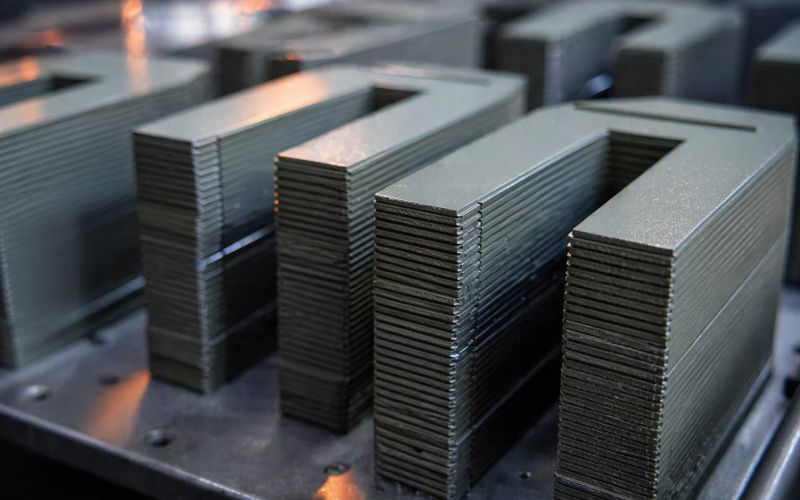

Olvídese por un momento de la ficha técnica. Imagina primero tu motor.
Utiliza NOES cuando:
NOES sigue siendo el material de núcleo por defecto para la mayoría de motores y generadores porque combina una alta saturación magnética, pérdidas razonables y bajo coste, especialmente cuando se lamina hasta 0,5-0,2 mm de espesor y se alea con ~0,5-3,5 wt% Si y Al.
Utilice hierro cobalto cuando:
Las aleaciones de hierro-cobalto se encuentran en la cima en cuanto a magnetización de saturación, en torno a 2,3-2,4 T para las aleaciones típicas de Co 35-50 %, como los grados tipo Hiperco, con alta temperatura de Curie.
Usted está pagando casi exclusivamente por mayor B_sat y margen térmico.
Utilice níquel-hierro cuando:
El Ni-Fe de alto contenido en níquel (~79-80 % Ni) proporciona una permeabilidad inicial y máxima muy elevadas y unas pérdidas por histéresis muy bajas, pero la inducción de saturación es sólo de aproximadamente 0,8-1,0 T.
Las aleaciones de níquel medio (~40-50 % Ni) se sitúan en torno a 1,5-1,6 T de saturación con buena permeabilidad - más interesantes cuando aún se necesita cierta densidad de par.
Valores típicos, no una hoja de datos. Piense en ellos como “zonas” de diseño.
| Parámetro | NOES (acero eléctrico no orientado) | Cobalto-hierro (Fe-Co, por ejemplo, tipo Hiperco) | Níquel-hierro (Ni-Fe, 50-80% Ni) |
|---|---|---|---|
| B_sat típica (temperatura ambiente) | ~1.7-2.0 T | ~2.3-2.4 T | ~0,8-1,0 T (80% Ni); ~1,4-1,6 T (40-50% Ni) |
| Permeabilidad relativa | Media a alta | Alta | Muy alto a campos bajos (puede superar el 10⁵ para 80% Ni). |
| Pérdida de núcleo | Línea de base; mejorada con calibre fino y mayor Si/Al | Comparable o mejor con el mismo flujo para algunas calidades, pero muy dependiente del procesado. | Histéresis muy baja a bajo flujo; la pérdida aumenta rápidamente al acercarse a la saturación. |
| Espesor típico de laminación | 0,50-0,20 mm para la corriente principal; EV de alta velocidad tiende hacia ≤0,20 mm | Por lo general, tira fina (0,20-0,10 mm) | A menudo, núcleos enrollados en cinta o tiras de 0,35-0,10 mm, según la aleación y el proveedor. |
| Comportamiento mecánico | Buena ductilidad; robusto en estampación | Fuerte pero más sensible a las muescas; la tensión y el tratamiento térmico son críticos | Las versiones con alto contenido en níquel pueden ser bastante blandas y mecánicamente más débiles; es fácil dañarlas durante el procesado. |
| Coste de la materia prima (muy aproximado) | Bajo | Alta | Media a alta (80% Ni es caro) |
| Funciones típicas de la pila de laminación | Rotores y estatores de uso general, motores de tracción de vehículos eléctricos, accionamientos industriales, generadores | Rotores de alta velocidad, generadores aeroespaciales, estatores compactos de alta potencia, cojinetes magnéticos | Resolvers, sensores, transformadores de medida, segmentos especiales de estator, blindaje magnético |
Utiliza esta tabla para comprobar tu cordura. Si su caso de uso no se acerca a la fila de “funciones típicas”, reconsidere la elección del material.
La mayoría de los equipos saltan directamente a “¿Merece la pena el cobalto-hierro?”. Un orden mejor:
Una vez aclarado esto, la decisión NOES / Co-Fe / Ni-Fe suele ser mucho menos “mística”.
Ya se conoce lo básico: Aleación Fe-Si, ~0,5-3,5 % Si (más Al), propiedades isótropas en el plano, laminada y revestida para maquinaria rotativa.
Lo que importa en la práctica:
Los motores de automoción de alta velocidad ya han pasado de 0,35 mm a 0,27-0,30 mm y a calibres más finos para reducir las pérdidas de hierro; esta tendencia está bien documentada en los artículos sobre materiales para motores de tracción.
Si la frecuencia eléctrica es inferior a ~400 Hz y los objetivos de eficiencia no son extremos, un buen grado de NOES de 0,35 mm suele cumplir las especificaciones con mucho menos sufrimiento.
Así que si su modelo electromagnético exige >1,8 T en dientes en el par máximo, está en territorio de hierro cobalto o de re-geometría.
Casos típicos en los que las pilas de laminación NOES siguen siendo la opción racional:
En resumen: si se puede cumplir el par, la eficiencia y la temperatura con NOES, pasar a una aleación más exótica necesita una dura justificación económica.
Las aleaciones de hierro-cobalto son la artillería pesada. Alta B_sat (a menudo ~2,35-2,4 T), alta temperatura de Curie, permeabilidad decente.
Así que, densidad de flujo y margen de temperatura. Eso es lo que estás pagando.
El coste obvio: el cobalto es caro y volátil. Los costes menos evidentes:
Situaciones en las que las laminaciones Fe-Co suelen estar justificadas:
Patrón de diseño común:
Utilice cobalto-hierro donde la densidad de flujo sea mayor (por ejemplo, rotor, puntas de dientes) y NOES en otros lugares, si su proveedor de pilas de laminación puede gestionar pilas híbridas y rutas de recocido compatibles.
Si está considerando el Fe-Co únicamente porque “otros en el segmento lo utilizan”, vuelva a comprobar el mapa de flujo. El beneficio puede ser de marketing, no electromagnético.
Las aleaciones de níquel-hierro son una amplia familia. No son todas iguales, y eso importa.
Ambos grupos están disponibles como materia prima para núcleos bobinados en banda, lámina y cinta, y ambos se utilizan más en transformadores, sensores, blindaje e instrumentación que en rotores de tracción principal.
Con Ni-Fe, el proceso puede hacer o deshacer la pieza:
Casos de uso comunes y sensatos:
Si su concepto de motor de tracción de 200 kW consiste en “pilas de laminación enteramente de níquel-hierro”, algo falla.
La elección del material sin pensar en el proceso es una decisión a medias.
Interacciones clave entre procesos y materiales para proyectos de pila de laminación B2B:
Para NOES, la estampación + un recocido razonable suele ser suficiente. Para Co-Fe y alto-Ni, consulte con su proveedor de laminados cómo restablecen las propiedades tras el corte.
Cada método añade su propia “penalización”:
Cuando envíe una petición de oferta de pila de laminación, incluya el material + grosor + método de montaje como una decisión conjunta, no como casillas separadas. De ahí vienen muchas historias de “elegimos Fe-Co pero no vimos ninguna ganancia”.
Algunos bocetos rápidos, no diseños completos, pero suficientes para anclar la elección del material.
Resultado probable:
Aquí, el hierro cobalto empieza a parecer la opción “estándar”:
Resultado típico:
Cuando envíe una petición de oferta a un fabricante B2B de pilas de laminación, la forma más rápida de obtener un presupuesto razonable es formular sus necesidades en términos que conecten directamente con la selección de materiales:
Un buen especialista en laminación propondrá entonces calidades específicas (por ejemplo, la denominada calidad NOES, una aleación Fe-Co concreta o una composición Ni-Fe) y espesores que se ajusten a estas limitaciones.
Sí, para muchas plataformas. El NOES de calibre fino con contenido optimizado de silicio/aluminio y revestimientos sigue siendo el material de núcleo más utilizado para motores y generadores, incluida la tracción de vehículos eléctricos, debido a su equilibrio entre coste, disponibilidad y rendimiento magnético.
Algunos programas de VE de gama alta o nicho adoptan el cobalto-hierro en componentes específicos (a menudo el rotor) cuando necesitan una densidad de par adicional y están dispuestos a aceptar el coste y la complejidad de procesamiento.
Un enfoque pragmático:
Fije su material de laminación a NOES y pruebe con un calibre más fino (por ejemplo, 0,35 mm → 0,25 mm → 0,20 mm) mientras observa la pérdida de núcleo y el impacto de fabricación.
Si sigue sin poder alcanzar los objetivos de densidad de par o eficiencia sin llevar la densidad de flujo a niveles incómodos (>~1,8 T en regiones clave), entonces modele una opción de cobalto-hierro.
Compare el coste por kW y por máquina, incluidos los pasos de procesamiento adicionales y el riesgo de rechazo.
Si con NOES más finos y ajustes de geometría se puede alcanzar el objetivo, rara vez se justifica el cobalto-hierro.
Técnicamente sí, pero no es habitual.
Las aleaciones de Ni medio (alrededor de 50 % Ni) tienen una saturación y permeabilidad decentes y pueden fabricarse en laminaciones, pero su coste y sensibilidad de procesado suelen hacer que NOES o Fe-Co sean mejores opciones para rotores de alta velocidad, a menos que se tenga un requisito muy especial (por ejemplo, una función combinada de medición/motor).
Las aleaciones con alto contenido en Ni (~80 %) saturan demasiado poco para los rotores prácticos de alta potencia.
Pedir Fe-Co porque “necesitamos un motor de alto rendimiento” sin:
Establecer un objetivo claro de densidad de flujo
Planificación del recocido posterior al punzonado
Comprobación de las tensiones del conjunto de la pila
El resultado: laminados caros con una ganancia de rendimiento sólo marginal respecto a un grado NOES bien elegido.
Puede.
Para rotores de muy alta velocidad, los apilamientos encolados suelen ser más adecuados para el Fe-Co que la soldadura fuerte, ya que reducen las zonas locales afectadas por el calor y distribuyen la tensión de forma más uniforme.
NOES es más tolerante y funciona bien con enclavamientos, soldaduras o uniones.
El Ni-Fe (especialmente el de alto contenido en Ni) es más sensible al calentamiento local, por lo que la soldadura debe controlarse estrictamente.
Comente siempre el método de montaje con su proveedor de laminado al mismo tiempo que la elección del material.
Antes de lo que lo hacen la mayoría de los equipos.
Si los involucra cuando ya ha congelado el material, el grosor y la longitud de la pila, los convierte en proveedores. En cambio, si se les involucra cuando aún se dispone de margen sobre la familia de materiales, el grosor y el método de montaje, se obtienen conocimientos sobre el proceso que a menudo ahorran costes y tiempo.
Resumen
Elija el material de laminación partiendo de sus objetivos de densidad de flujo, frecuencia, temperatura y coste. En muchos casos, las pilas de laminación NOES optimizadas siguen siendo la opción racional por defecto. El cobalto-hierro y el níquel-hierro sólo intervienen cuando un requisito específico y cuantificable le empuja fuera de la zona de confort de NOES.
Una vez aclarado esto, el resto son detalles de implementación: grosor, revestimientos y cómo convertir la tira en un rotor o una pila de estator que se comporte como prometía el AEF.
