더블 C-코어 트랜스포머: 일반적인 설명서를 능가하는 심층적이고 실용적인 가이드

제작하기 쉬운 EI 라미네이션, 효율은 뛰어나지만 권선이 까다로운 토로이드, 두 가지 장점을 모두 추구하는 R 코어 사이에서 고민해 본 적이 있다면, 더블 C 코어 트랜스포머는 잘 설명되지 않은 중간 지점에 있는 매력적인 제품입니다. 이 가이드는 최고의 기사에서 다루는 내용과 엔지니어가 실제 생산에서 더블 C 코어를 사용할 때 사용하는 실무적인 세부 사항 및 절충안을 혼합한 것입니다. 형상을 정의하고, 대안과 비교하고, 재료(GO 강철, 비정질, 나노결정질)를 자세히 살펴보고, 고장 모드와 허용 오차를 강조하고, 프로젝트에 적용할 수 있는 ROI 미니 워크시트로 마무리합니다.

• 간단히 정리해 보세요:
  • 더블 C-코어 = 쉘형 빌드처럼 배열된 두 개의 컷 코어 "C" 세트(4개의 C 반쪽)로, 토로이드보다 감기가 쉽고 EI 스택보다 입자 방향을 더 잘 활용하며 잘 조립하면 매우 조용할 수 있습니다. 일반적으로 누설/EMI 및 대규모 제조 가능성에서 EI를 능가하며, 적절한 재료를 사용하면 토로이달 효율에 근접할 수 있습니다.

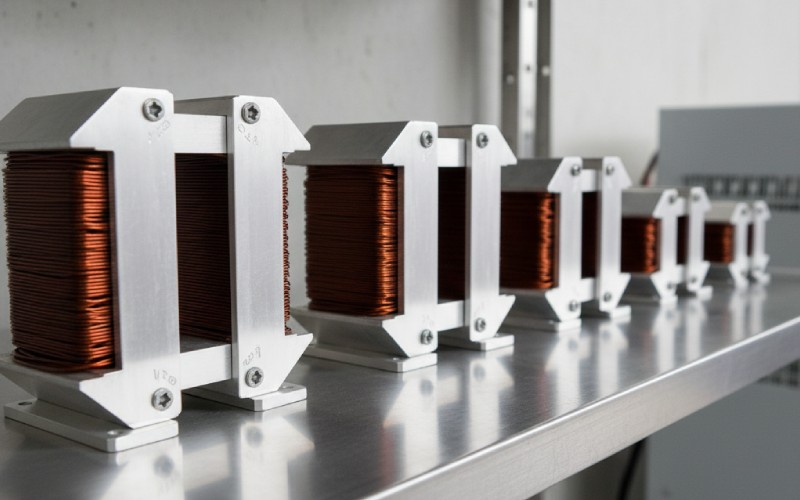

'더블 C-코어'의 실제 의미와 존재 이유

컷 코어(C-코어)는 열처리된 직사각형 형태의 감긴 강철 스트립으로 시작하여 두 개의 "C"자 반으로 자르고, 연마된 면을 결합하여 자기 경로를 완성합니다. "더블 C 코어"는 이러한 두 세트를 사용하여 권선을 감싸고 단일 C에 비해 누출을 줄이는 쉘 스타일로 제작됩니다. C 코어 방식은 자속을 강철의 결과 정렬하여 많은 적층에 비해 릴럭턴스를 낮춥니다.

• 제조 요점:
  • 맨드릴에 스트립 감기 → 어닐링/함침 → 절단하여 두 개의 C 반쪽 만들기 → 랩/연마 조인트 → 보빈 주위에 조립; 더블 C는 대칭과 누수 감소를 위해 두 세트를 사용합니다.

코어 지오메트리 중 더블 C-코어가 있는 위치

EI 스택에 비해 C 코어는 입자 방향을 더 완벽하게 활용하고 일반적으로 부유 자속을 덜 방출하며, 토로이드에 비해 권선 및 고정이 용이하면서도 컴팩트한 자기 경로를 제공합니다. 오디오 및 기타 잡음에 민감한 환경에서는 토로이드 권선의 복잡성 없이 누설과 험을 줄이기 위해 C 코어 구조가 특별히 선택되는 경우가 많습니다.

• 실용적인 시사점:
  • EI: 가장 저렴한 강철 부품, 밴드/실드를 추가하지 않으면 누설이 가장 높음; 토로이드: 누설이 가장 낮지만 권선/종단하기가 가장 어려움; 더블 C: 균형 잡힌 옵션으로, 특히 다중 섹션 권선의 경우 EI보다 누설이 낮고 토로이드보다 권선/조립이 더 간단합니다.

핵심 지오메트리 트레이드오프(한눈에 보기)

바늘을 움직이는 소재 선택

GO 실리콘 스틸, 비정질 합금 또는 나노 결정 리본으로 이중 C-코어를 만들 수 있습니다. 소재는 단순히 손실만 결정하는 것이 아니라 소음, 크기, 견고함도 결정합니다.

• 실리콘 스틸(CRGO): 높은 Bsat(~1.9T), 성숙하고 경제적이며 회선 주파수에서 널리 사용됨, 최신 리본보다 코어 손실이 많지만 매우 견고하고 내성이 강함.
• 아몰퍼스: 무부하 손실이 현저히 낮지만(보통 60-80% 감소, CRGO 대비), Bsat(~1.56T)이 낮고 더 부서지기 쉬우며 주의해서 다루지 않으면 노이즈가 더 클 수 있습니다. 특히 경부하에서 50/60Hz 효율에 적합합니다.
• 나노결정: 높은 Bsat(~1.2-1.3T), 수십 kHz의 매우 낮은 코어 손실, 우수한 투과성, C-코어 형태의 고주파 또는 초저손실 자성이 필요한 경우에 이상적입니다.
• 선택 휴리스틱:
  • 50/60Hz, 분배/대기 모드: 무부하 손실을 줄이는 무정형 이중 C 코어, 시계 처리 및 음향 처리.
  • 400Hz-20kHz 파워 마그네틱: 표준 보빈에서 관리 가능한 권선으로 크기 및 손실 이점을 제공하는 나노결정 이중 C-코어.

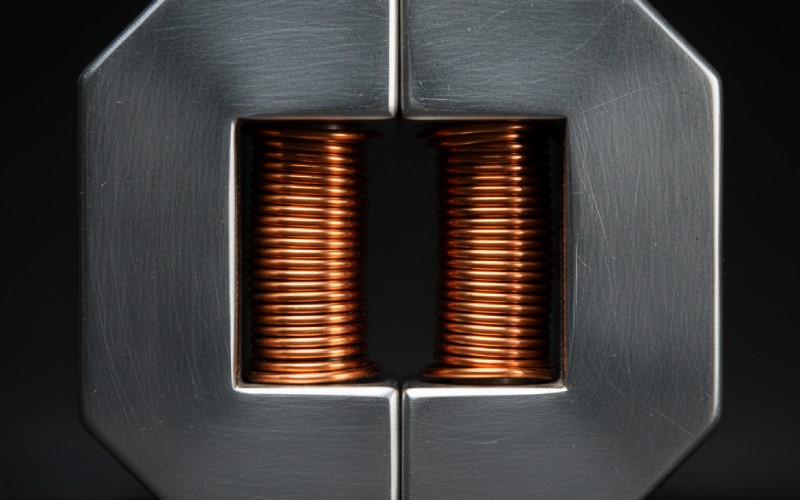

더블 C 코어가 올바르게 구축되는 방법(허용 오차, 조인트, 스태킹)

C-코어가 절단되어 조인트 품질이 성능을 좌우합니다. 광택이 있고 밀접하게 일치하는 면은 효과적인 에어 갭을 최소화합니다. 설계자는 종종 조인트를 각도로 절단하거나 면을 랩핑하여 저항을 더욱 줄입니다. 적층 스택의 단열재는 유효 면적을 감소시키고, 컷 코어는 감긴 스트립으로 그 일부를 완화하지만 창과 단열재는 여전히 구리 충전에 제한을 설정합니다.

• 어셈블리 포인터:
  • 조인트 평탄도와 압력(밴딩/클램프)을 제어하여 미세한 간격을 방지합니다. 작은 간격도 저항과 누출을 증가시킵니다. 스플릿 코어의 경우 0.1mm의 간격만으로도 정확도가 크게 달라지며, 전력 변압기도 마찬가지로 오정렬로 인한 대가를 치르게 됩니다.

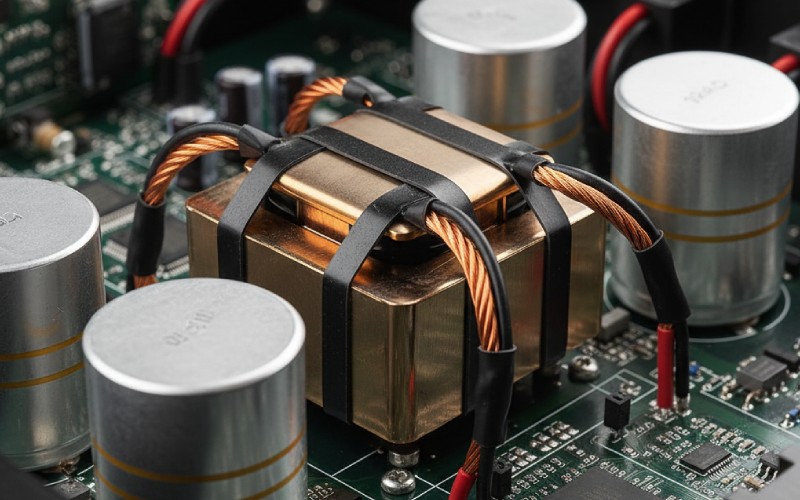

노이즈, EMI, 그리고 많은 오디오 빌드에서 더블 C를 선택하는 이유

좋은 더블 C-코어의 기하학적 구조와 대칭성은 표류 필드를 제거하는 데 도움이 됩니다. 프로 오디오를 타깃으로 하는 공급업체들은 낮은 기계적 노이즈를 광고하며, 현장 경험은 포팅 캔에 의존하지 않고도 낮은 험을 위해 C 코어를 선택해야 한다는 것을 뒷받침합니다. 주 주파수에서 초저 코어 손실을 위해 아몰퍼스를 선택하는 경우, 자속 밀도를 낮추고 댐핑을 사용하지 않는 한 자기 변형 아몰퍼스에 대한 예산이 더 많이 들 수 있습니다.

• 저소음 체크리스트:
  • 반대쪽 다리의 대칭 권선, 균형 잡힌 누설 경로, 필요한 경우에만 플럭스 밴드, 노이즈 목표를 충족하기 위해 비정질 자속 밀도 감속을 고려하거나 라인 주파수 이상으로 이동하는 경우 나노 결정체를 사용하세요.

비용 및 제조 가능성: 하이브리드 "C-I" 코어에 기대지 마세요.

BOM 압력이 타이트한 경우, "C-I" 접근 방식(하나의 절단된 C와 적층된 "I" 바)은 툴링이 적고 I 바에 직접 구리를 감는 것이 더 쉬운 이중 C-코어의 자기 회로를 모방합니다. 두 개의 일치하는 컷 코어에 대한 전체 비용 없이 C-코어의 많은 이점을 원할 때 진정한 생산 레버입니다.

• C-I를 사용해야 하는 시기:
  • 초기 프로토(보빈 없음), 조정 가능한 갭 인덕터 또는 공급업체의 C-코어 크기 카탈로그가 윈도우/스택 타겟에 맞지 않는 경우.

"어느 것이 최고?"보다 더 스마트한 비교

많은 비교가 "토로이드 = 최고 효율"에서 멈추지만, 뉘앙스는 작동 프로파일과 권선 실용성입니다. 토로이드는 누설을 최소화하고 구리 및 코어 손실을 줄일 수 있지만, 비정질 또는 나노 결정질 강철을 사용한 이중 C 코어는 주전원 또는 MF에서 이러한 절감 효과에 필적하는 동시에 멀티 챔버, 고 클리어런스 권선을 훨씬 덜 고통스럽게 만들 수 있습니다. 전압에 민감한 부하와 민감한 프런트 엔드의 경우 누설/노이즈 밸런스를 고려하면 신중한 구조를 갖춘 더블 C가 유리한 경우가 많습니다.

• 의사 결정 단서:
  • 극도로 낮은 누출이 필요하고 와인딩 복잡성을 수용할 수 있나요? 토로이드. 손쉬운 보빈 와인딩, 배리어를 위한 공간, 뛰어난 곡물 활용도와 함께 낮은 손실이 필요하신가요? 가장 낮은 표유 필드와 의료용 수준의 조용함이 필요하신가요? R-코어를 고려하세요.

작동된 마이크로 예제: 1kVA(라인 주파수)에서 무부하 손실 ROI

기존 1kVA EI 장치가 대부분의 시간 동안 유휴 상태라고 가정해 보겠습니다. 아몰퍼스 리본이 있는 더블 C 코어로 교체하면 코어 손실이 보수적으로 60-70%까지 줄어듭니다. 기존 장치의 무부하 손실이 40W인 경우, 아몰퍼스 더블 C는 이를 12~16W로 낮춰 연중무휴 24시간 가동 시 연간 210~245kWh를 절약할 수 있습니다. $0.15/kWh로 계산하면 변압기당 연간 ~$31~$37을 절약할 수 있으며, 이는 HVAC 오버헤드를 줄이기 전입니다. 이를 랙 또는 플랜트 전체로 확장하면 투자 회수 기간이 빠르게 좁혀집니다. 실제 절감액은 자속 밀도, 시트 두께, 어닐링 및 조립 품질에 따라 달라집니다.

• 빠른 ROI 스케치:
  • 연간 $ 절감량 ≈ (Pold - Pnew) × 8760 × $/kWh. 공칭 전압에서 데이터시트 무부하 손실을 사용하고 유사한 온도를 비교합니다.

함정, 장애 모드 및 측정 대상

숙련된 팀도 C-코어 조인트 주변의 작은 기계적 오류, 엉성한 클램핑 또는 불균형한 다리 와인딩으로 인해 성능이 저하될 수 있습니다. 마그네틱 조인트를 정밀 베어링 표면처럼 취급하세요.

• 이러한 일반적인 함정을 피하세요:
  • 조인트 정렬 불량 또는 이물질 → 미세한 간격 → 자화 전류 증가 및 윙윙거림; 토크를 가하고 닫힘을 확인하고 열 순환 후 다시 확인합니다.
  • 아몰퍼스 → 소음 및 취성 문제, 보수적인 Bmax 및 댐핑을 통해 효율성과 정숙성을 모두 확보할 수 있는 지나치게 야심찬 자속 밀도.
  • 대칭이 없는 C코어에서 토로이드와 같은 누출을 추적: 반대쪽 다리에 권선을 배치하여 표유 필드를 더 잘 상쇄합니다.

사양 및 소싱 체크리스트(RFQ용 복사/붙여넣기)

타이트한 RFQ는 "충분히 좋은" 절단 코어를 절약해 줍니다. 여기 간결한 세트가 있습니다:

• 재료 및 열처리: CRGO 등급/비결정질(AMCC)/나노결정질; 목표 주파수에서 B-H 곡선, 손실 대 B,T 데이터 요청.
• 코어 형상: 조인트 광택/각도 사양이 있는 이중 C-코어, 최대 허용 조인트 간격(예: ≤0.02-0.05mm 등가), 밴딩/클램프 방식.
• 창문 및 적재: 안전 표준에 따른 창문 면적, 적재 계수 가정, 단열 시스템, 연면거리/간격 목표.
• 음향 목표: 부하 지점에서 dB(A), 무정형인 경우 자기 변형 및 함침/바니시에 대한 감쇠를 지정합니다.
• 테스트 포인트: VNOM에서의 자화 전류, 25°C 및 75°C에서의 무부하 손실, 최대 부하에서의 온도 상승, 1-3cm에서의 누설 전계.

기본을 넘어서: 더블 C코어가 종종 "그냥 작동"하는 이유

엔지니어들이 더블 C 코어를 선호하는 이유는 단면 권선, 차폐, 퓨즈, 열 센서를 위한 공간과 대칭성, 직선 보빈에 누설과 음향 소음을 완화하는 대칭성, 제조 흐름을 바꾸지 않고 효율(비정질), 주파수/크기(나노결정질), 견고성(CRGO) 중 하나를 선택할 수 있는 재료 옵션 등 다양한 이점을 제공하기 때문입니다. 엄격한 조립 사양과 조인트 마감 및 밴딩을 이해하는 공급업체와 함께 사용하면 EI 누설이나 토로이달 권선의 고통 없이 조용하고 효율적이며 대규모로 쉽게 제작할 수 있는 변압기를 출시할 수 있습니다.

• 최종 디자인 넛지:
  • 고민 중이라면 동일한 구리 창 사용률과 자속 밀도를 사용하여 토로이드와 더블 C를 모두 프로토타입으로 제작해 보세요. 실제 부하 프로파일에서 성능 저하가 미미하면서 총 납품 비용과 개발 속도에서 더블 C가 더 유리할 수 있습니다.
