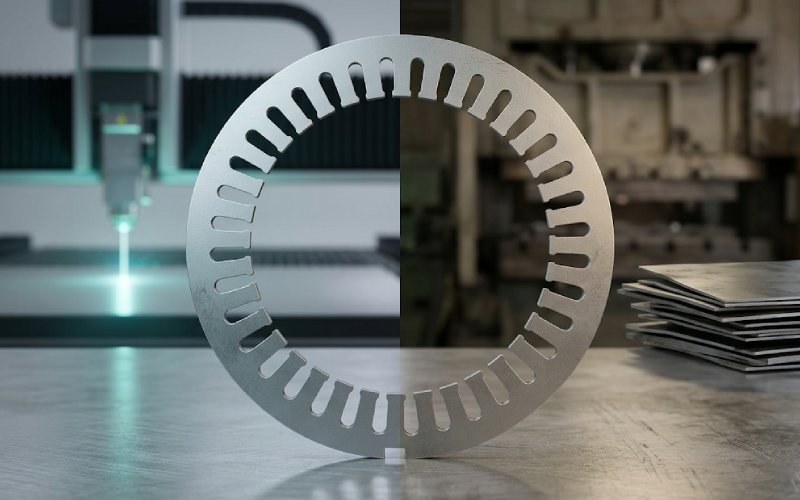

레이저 커팅과 스탬핑 모터 라미네이션: 프로토타입에서 생산까지 결정 가이드

지오메트리가 여전히 움직이는 경우, 레이저 커팅 모터 라미네이션 가 일반적으로 정답입니다. 지오메트리가 고정되어 있고 볼륨이 실제인 경우, 스탬프 라미네이션 일반적으로 승리합니다. 그 부분은 쉽습니다. 문제를 일으키는 부분은 중간입니다. 동일한 CAD. 프린트 상의 강종도 동일합니다. 절단, 적층, 접합 및 생산에 방출된 후의 코어 동작이 다릅니다. 레이저 경로는 일반적으로 하드 툴링을 제거하고 첫 번째 파트 시간을 단축하며, 스탬핑은 금형 투자와 설정 시간을 추가하지만, 생산량이 안정되면 처리량과 낮은 부품 비용으로 이를 만회할 수 있습니다.

여기서 잘못된 결정이 시작됩니다. 팀은 부품 가격을 너무 일찍 비교합니다. 또는 레이저로 프로토타입 모터 라미네이션을 검증한 다음 스탬프가 찍힌 생산 라미네이션이 더 저렴한 사본처럼 작동할 것이라고 가정합니다. 하지만 그렇지 않은 경우가 많습니다. 절단은 가장자리 근처의 소재를 변경합니다. 버는 층간 거동을 변화시킵니다. 접합은 코팅을 손상시키거나 응력을 증가시킬 수 있습니다. 기계가 작동하는 것은 평판이 아니라 스택입니다. 제조 리뷰는 절단, 접합, 응력 제거 어닐링, 핏업 단계가 모두 최종 자기 성능을 변화시킨다는 동일한 지점에 계속 도달합니다.

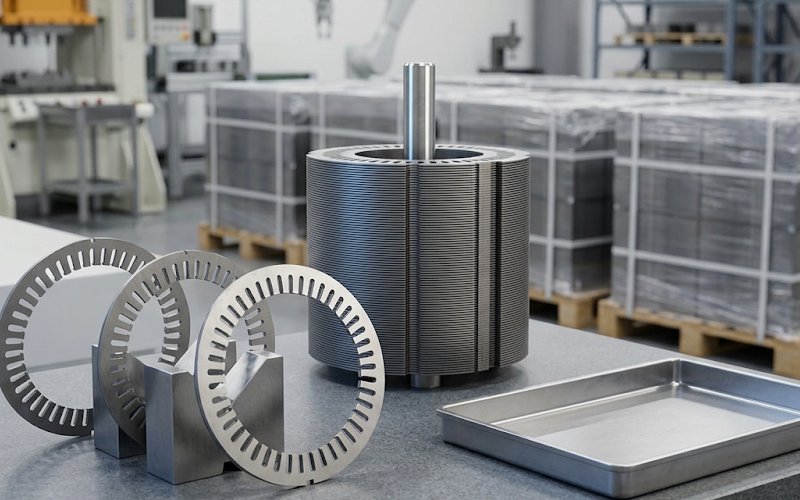

프로토타입에서 프로덕션까지 결정할 때 중요한 사항

프로토타입 모터 라미네이션의 설계 변경

레이저 커팅으로 자유를 얻습니다. 다이가 없습니다. 다이 보정 루프가 없습니다. 슬롯 개방, 톱니 폭, 브리지 두께 또는 벤트 형상이 10분의 1로 변경될 때마다 툴링을 기다릴 필요가 없습니다. 디지털 프로세스이므로 학습 비용은 대부분 프로그래밍, 재료 및 기계 시간에 머물러 있습니다. 따라서 레이저 커팅 라미네이션은 프로토타입 제작, 디자인 스크리닝 및 단기 제작에 매우 적합합니다.

스탬핑은 다릅니다. 일단 다이가 정확하면 생산 속도를 따라잡기 어렵습니다. 금형이 정확하기 전에는 전체 프로그램이 정지될 수 있습니다. 툴링은 초기 비용을 추가하고 금형을 설계하고 제작하는 동안 초기 생산이 몇 주씩 지연될 수 있습니다. 그렇다고 해서 스탬핑이 잘못된 것은 아닙니다. 단지 스탬핑이 초기 학습을 하기에 좋지 않다는 의미일 뿐입니다.

최첨단 손상 및 자기 코어 손실

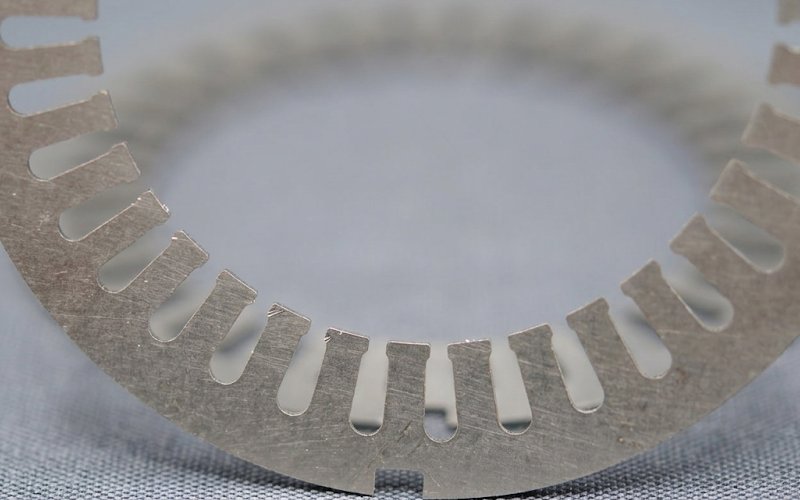

절단은 중립적이지 않습니다. 기계적 절단은 가장자리 근처에 소성 변형과 잔류 응력을 유발합니다. 레이저 절단은 열 영향 영역과 국부적인 자기 열화를 추가할 수 있습니다. 두 경우 모두 절단 옆의 재료는 더 이상 카탈로그의 공칭 시트 데이터처럼 작동하지 않습니다. 전기 강판에 대한 발표된 연구에 따르면 절단면 손상은 재료, 두께, 절단 경로 및 공정 설정에 따라 투자율을 감소시키고 가장자리 근처의 손실을 증가시킬 수 있으며 그 심각성은 다양합니다.

어색한 부분은 손상된 너비입니다. 고정된 숫자가 아닙니다. 문헌 조사에 따르면 넓은 범위로 퍼져 있으며, 이는 좁은 톱니와 조밀한 슬롯 형상이 문제를 증폭시키기 때문에 중요합니다. 레이저 절단 재료에 대한 일부 보고서에서는 특정 조건에서 절단 모서리에서 약 18mm까지 자기 열화가 측정되었습니다. 전단 모서리에 대한 별도의 작업에서는 특정 조건에서 다시 약 1~1.4mm의 훨씬 더 작은 영향 영역이 나타났습니다. 같은 주제입니다. 매우 다른 수치입니다. 따라서 한 가지 방법이 항상 좋거나 항상 나쁘다는 단순한 주장은 근거가 희박합니다. 기하학이 많은 것을 결정합니다.

그렇기 때문에 부품 수보다 둘레가 더 중요합니다. 좁은 브리지, 얇은 톱니, 조밀한 슬롯이 있는 라미네이션은 동일한 강철로 만든 더 크고 단순한 프로파일보다 더 많은 절단 불이익을 초래할 수 있습니다. 엔지니어는 실제로 이를 알고 있습니다. 하지만 구매자는 그렇지 않은 경우도 있습니다. 견적서에는 “동일한 소재”라고 적혀 있습니다. 모터 테스트는 다른 것을 말합니다.

버 형성 및 층간 단락 위험

버는 단순한 디버링 문제가 아닙니다. 버는 라미네이션 스택, 버는 인접한 시트 사이의 전도 경로가 될 수 있습니다. 이런 일이 발생하면 국부적인 층간 와전류 손실이 증가하고 국부적인 발열도 함께 증가할 수 있습니다. 전기강판 적층에 대한 연구에서는 버로 인한 층간 단락을 외관상 결함이 아닌 실제 손실 메커니즘으로 취급했습니다.

이것이 바로 수신 검사가 사람들을 오도할 수 있는 이유이기도 합니다. 단일 시트는 괜찮아 보일 수 있습니다. 버 접촉이 반복되는 여러 장으로 구성된 스택은 다른 대상입니다. 압력, 접합, 취급 손상 또는 코팅 장애가 추가되면 문제는 조용히 커집니다. 따라서 레이저 커팅 라미네이션과 스탬핑 라미네이션을 비교할 때는 시트가 아닌 스택에 대해 질문해야 합니다: 압축, 결합, 핏업 후에는 어떻게 되나요?

레이저 커팅과 스탬핑 모터 라미네이션 비교

표는 깔끔한 버전입니다. 실제 버전은 더 거칠어요. 레이저는 일반적으로 위험도가 낮은 학습 방법입니다. 스탬핑은 일반적으로 비용이 적게 드는 반복 방법입니다. 문제는 프로그램이 한 프로세스를 사용하여 다른 프로세스에 속하는 질문에 답하려고 할 때 시작됩니다.

레이저 커팅 모터 라미네이션이 적합한 경우

레이저 커팅은 프로토타입 모터 라미네이션이 계속 변경되고 있거나, 여러 형상 변형이 빠르게 필요할 때, 또는 스택을 생산이 아닌 설계 질문에 답하는 데 사용할 때 적합합니다. 여기에는 슬롯 튜닝, 톱니 폭 변경, 브리지 폭 확인, 스큐 실험 및 초기 전자기 비교 작업이 포함됩니다. 레이저는 툴링이 깨끗하게 회수되지 않는 중소규모 배치에도 실용적인 방법입니다.

하지만 레이저를 이후 모든 생산 경로에서 중립적인 프로토타입 대용품으로 취급해서는 안 됩니다. 생산 부품이 스탬핑될 경우 레이저 커팅된 프로토타입은 생산 동작을 증명하는 것보다 형상을 더 빨리 증명할 수 있습니다. 유용합니다. 완벽한가요, 아니요. 높은 둘레 대 면적 설계는 이 간격을 더 넓게 만듭니다. 얇은 게이지도 이 간격을 더 넓게 만들 수 있습니다.

스탬프 모터 라미네이션이 적합한 경우

디자인이 툴링 락을 견딜 수 있을 만큼 안정적이고 금형 비용을 회수할 수 있을 만큼 생산량이 많을 때 스탬핑이 더 나은 선택이 됩니다. 이 시점에서는 유연성보다는 처리량, 반복성, 부품 가격이 더 중요해집니다. 바로 이때 스탬핑 라미네이션이 그 자리를 차지합니다.

아직 무료 이용권은 없습니다. 스탬핑 품질은 다이 상태, 다이 간극, 마모 및 버 제어에 따라 달라집니다. 다이가 노후화되면 가장자리 품질이 달라집니다. 이는 나중에 코팅 문제, 스택 절연 문제 또는 손실 드리프트로 나타날 수 있습니다. 따라서 올바른 생산 질문은 “스탬핑으로 이 형상을 만들 수 있는가?”가 아닙니다. “스탬핑이 실제 가동 시간 후에도 이 모양을 계속 만들 수 있는가?”입니다. 다른 질문입니다. 더 나은 질문입니다.

간단한 볼륨 확인이 도움이 됩니다:

손익분기점 수량 ≈ 툴링 비용 ÷ (레이저 조각 비용 - 스탬핑 조각 비용)

이 공식은 기본입니다. 실수는 이 공식만 사용하는 것입니다. 수율이 변경되거나 버 정리가 두 번째 공정이 되거나 스택 결합이 손실을 변경하거나 스탬핑된 코어가 더 이상 레이저 프로토타입과 관련이 없는 경우 실제 손익분기점이 이동합니다.

스택 조인이 라미네이션 성능을 변화시키는 방법

팀이 절단에서 멈추기 때문에 많은 선택 실수가 발생합니다. 스택은 여전히 함께 고정되어야 합니다. 본딩, 인터로킹, 용접은 동일한 자기적 결과를 만들어내지 못합니다. 적층 전기강 접합에 대한 리뷰에 따르면 접합 방법은 기계적 무결성을 유지해야 하지만 절연 코팅 손상, 미세 구조 변형, 잔류 응력 발생 또는 적층 사이에 전도성 경로를 만들 수 있다는 일반적인 절충점을 지적합니다.

즉, 실제 비교 대상은 레이저와 스탬핑이 아닌 경우가 많습니다. 그것은 하나의 전체 경로 대 다른 경로입니다:

• 레이저 컷 + 본딩 스택
• 레이저 절단 + 용접 스택
• 스탬프 + 연동 스택
• 스탬프 + 본드 스택

이러한 경로는 동등하지 않습니다. 개별적으로 보기에 좋은 절단 방법은 결합 단계가 고정되면 그 장점을 잃을 수 있습니다. 예를 들어 인터로킹은 기계적으로 유용하지만, 발표된 연구에 따르면 경우에 따라 철 손실 증가와 관련이 있습니다. 용접은 팩을 잘 고정할 수 있지만 영향을 받는 영역과 코팅 손상을 제어하지 않으면 자기 특성을 손상시킬 수 있습니다.

스트레스 완화 어닐링은 구조 계획이 아닙니다.

응력 완화 어닐링은 특히 기계 가공 후 절단으로 인한 자기 열화의 일부를 복구할 수 있습니다. 이는 사실입니다. 이는 발표된 측정값에서 관찰되었습니다. 또한 계획상의 핑계로 오용하기 쉽습니다. 복구는 재료, 이전 손상, 온도 프로파일, 대기, 어닐링 전후에 일어난 일에 따라 달라집니다. 따라서 어닐링은 경로의 일부로 검증되어야 하며, 취약한 업스트림 프로세스를 위한 청소 버튼으로 취급되어서는 안 됩니다.

실제로 작동하는 의사 결정 규칙

아직 디자인을 배우는 단계라면 레이저 컷 라미네이션을 사용하세요.

디자인 학습이 끝나고 공장을 최적화할 준비가 되면 스탬프 라미네이션을 사용합니다.

프로토타입 경로와 출시 경로가 다른 경우 툴링 릴리스 전에 상관 관계 빌드를 사용합니다.

그리고 느슨한 시트만 검증하지 마세요. 절단 후, 접합 후, 그리고 실제로 모터에 들어갈 상태에서 라미네이션 스택의 유효성을 검사하세요. 여기서 논쟁이 끝납니다. 아니면 다시 시작하세요.
