토로이달 트랜스포머 코어 머티리얼 실제 설계를 위한 심층적이고 실용적인 가이드

올바른 트로이달 변압기 코어 재료를 선택하는 것은 단순히 카탈로그의 체크박스를 선택하는 것이 아니라 제품의 열 동작, 가청 노이즈, EMC 성능, 신뢰성 기록, 1년 후 받을 지원 티켓 수를 결정하는 순간입니다. 이 가이드는 일반적인 '페라이트 대 스틸' 목록을 넘어 숙련된 설계자가 다음과 같이 설명합니다. 실제로 최신 애플리케이션의 핵심 소재에 대해 생각해 보세요.

1. 핵심 소재가 생각보다 중요한 이유

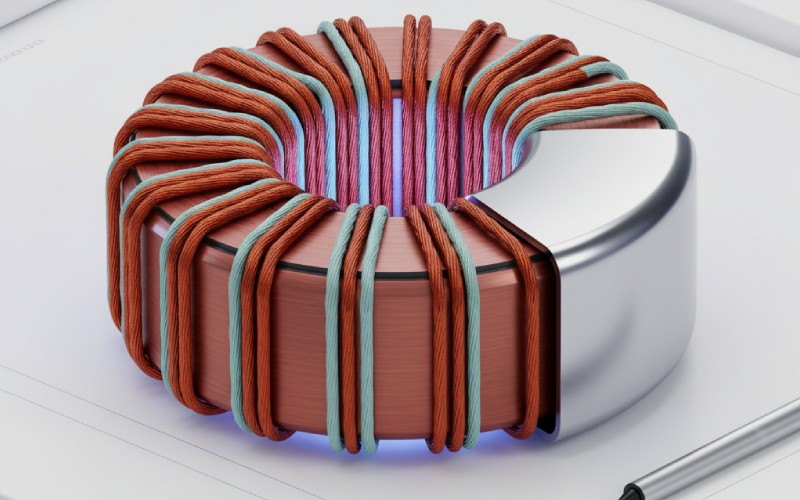

트로이달 변압기의 핵심은 도넛 모양의 자기 경로에 구리를 더한 단순한 구조입니다. 하지만 도넛 내부의 재료에 따라 과부하, 고조파, 더러운 전원, 주변 열, 기계적 스트레스, 장기적인 노화 등 실제 조건에서 설계가 얼마나 우아하게(또는 고통스럽게) 작동하는지가 결정됩니다.

• 핵심 선택은 직접적인 영향을 미칩니다:
  • 효율성 및 무부하 손실(대기 전력 이야기)
  • 크기, 무게 및 폼 팩터
  • 온도 상승 및 부하 경감 필요성
  • 돌입, DC 바이어스 또는 그리드 왜곡 시 포화 동작
  • EMI 프로파일 및 테스트 랩에서 얼마나 열심히 싸우는지
  • 비용, 가용성 및 공급망 복원력

2. 간략한 개요: 왜 토로이달인가?

토로이드는 에어 갭을 최소화한 폐쇄 루프에 자속을 집중시킵니다. 올바른 재료를 선택하고 잘못된 스택업 또는 권선 전략으로 방해하지 않는다면 본질적으로 누설 자속을 줄이고 표유 자계를 낮추며 많은 EI 코어 설계에 비해 컴팩트하고 조용하며 효율적인 변압기를 구현할 수 있습니다.

• 토로이달 지오메트리의 실용적인 장점:
  • 낮은 표유 자기장 → 주변 PCB의 안정화, 잡음 감소
  • 높은 용량 대비 효율성
  • 권선 간 자연스러운 결합
• 현실적인 단점을 고려하여 설계해야 합니다:
  • 감기 어려움(특히 규모가 크거나 와이어가 두꺼운 경우)
  • 기계적 스트레스에 민감함(투과성 및 손실 변화 가능)
  • 핵심 소재와 마감 품질이 중요합니다 더 보기 원하는 것보다

3. 자기 현실: 재료 간에는 어떤 변화가 있을까요?

이름을 짓기 전에 몇 가지 물리적 레버에 고정하는 것이 도움이 됩니다. 모든 토로이달 코어 재료는 서로 다른 절충안입니다:

주요 매개변수 설계자는 조용히 주변을 최적화합니다:

• 포화 플럭스 밀도(Bsat)
• 초기 및 유효 투과성(µ)
• 코어 손실 대 주파수 및 자속 밀도
• 저항률(와전류 손실에 영향)
• 온도 동작 및 퀴리 온도
• DC 바이어스 허용 오차
• 비용, 가공성 및 가용성

아래는 개념 비교 (공급업체별이 아닌 일반적인 범위, 최종 확정 시 항상 실제 데이터시트를 신뢰하세요):

(일반적인 제조업체 데이터 및 기술 참조에서 요약된 값입니다.)

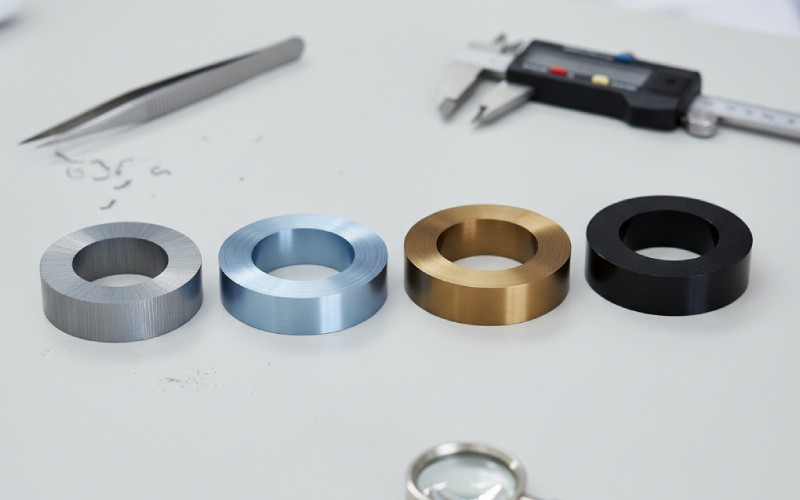

4. 핵심 머티리얼 제품군 - 실제 상황과 함께

4.1 CRGO 실리콘 스틸(입자 지향 및 테이프 감기)

실리콘 스틸은 저주파 트로이달 변압기의 주력 제품입니다. 테이프 권선 CRGO(냉간 압연 곡물 지향) 강철 코어는 50/60Hz 전력 및 오디오 주 변압기에 적합한 높은 Bsat(부피당 더 많은 전력을 의미), 적절한 투과성, 관리 가능한 비용으로 이상적인 성능을 제공합니다.

• 실리콘 스틸이 빛날 때:
  • 선로 주파수 전력 변압기(50/60Hz)
  • 최대 수 kVA의 절연 변압기
  • 낮은 험과 우수한 레귤레이션이 중요한 오디오 전원 공급 장치
  • 페라이트 또는 비정질이 과도하게 사용되는 비용에 민감한 설계

4.2 비정질 강철 - 효율성 업그레이드

비정질 금속 코어는 빠르게 담금질된 금속 유리로 만들어집니다. 주 주파수에서 실리콘 스틸보다 코어 손실이 현저히 낮아 에너지 규제 또는 연중무휴 가동 시간이 중요한 곳에서 인기 있는 더 차갑고 고효율의 트로이달 변압기를 구현할 수 있습니다.

• 디자이너가 아몰퍼스로 전환하는 이유:
  • 훨씬 낮은 무부하 손실 → 상시 가동 장비에 적합
  • 경쟁력 있는 Bsat → 컴팩트하게 유지 가능
  • 친환경 설계에 적합(UPS, 서버, 재생 에너지 인터페이스)

4.3 나노결정 - 고주파 및 정밀도용

나노 결정 코어는 매우 높은 투과성, 넓은 주파수 범위에서 매우 낮은 손실, 공통 모드 및 전류 변압기 애플리케이션에 대한 탁월한 동작 등 더 많은 이점을 제공합니다. 페라이트가 필요한 크기, 전류, 정확도의 조합을 충족할 수 없을 때 '정밀 메스'와 같은 역할을 합니다.

• 나노크리스탈을 선택할 때는 다음과 같이 하세요:
  • 컴팩트한 고주파 전력 변압기 또는 초크가 필요합니다.
  • 정밀한 비율 정확도를 갖춘 광대역 변류기
  • EV 충전기, PV 인버터, 모든 와트가 중요한 고밀도 SMPS
  • 효율성 목표와 열 한계에 맞서 싸우고 있습니다.

4.4 페라이트 코어 - 고주파 표준

페라이트(MnZn, NiZn)는 고주파 토로이달 설계에 주로 사용됩니다. 페라이트는 전기 저항이 높아 와전류를 줄여주므로 수십 kHz~MHz 스위칭에 이상적입니다. 단점: 상대적으로 낮은 Bsat으로 인해 강철형 코어에 비해 자속 밀도가 낮고 단면적이 더 넓게 설계해야 합니다.

• 페라이트는 이럴 때 친구입니다:
  • 10kHz-500kHz+ 범위에서 작동
  • SMPS, 게이트 드라이브 변압기, 통신 공급 장치 설계
  • EMI는 매우 중요하며 낮은 표유 손실과 깨끗한 스위칭을 원합니다.
  • 포화 상태를 피하기 위해 동일한 전력에서 더 큰 코어와 강철을 허용합니다.

4.5 파우더 아이언, MPP, 하이 플럭스, 센더스트 & 프렌즈

분말 코어는 철(또는 합금) 입자를 절연 및 압착하여 DC 바이어스를 우아하게 처리하는 고유한 간격을 만드는 분산형 갭 소재입니다. 토로이달 인덕터와 PFC 초크에서 더 자주 볼 수 있지만 특수 토로이달 트랜스포머 및 하이브리드 설계에도 적용됩니다.

• 파우더 코어가 적합한 상황:
  • DC 바이어스 마그네틱(PFC 초크, 부스트 인덕터)
  • 온도 및 바이어스에 대한 안정적인 인덕턴스가 최소 손실을 능가하는 경우
  • 매우 안정적인 저손실 인덕터용 MPP
  • 높은 Bsat + DC 바이어스 인성이 필요한 경우 하이 플럭스 또는 센더스트

5. 선택 방법 진지한 디자이너가 사용하는 사고 과정

'선반에 있는 사용 가능한 코어'에서 시작하는 대신, 이를 뒤집어 제약 조건에서 시작하여 그 제약 조건이 머티리얼 클래스를 결정하도록 하세요.

• 순서대로 살펴보세요:
  • 주파수 대역: 50/60Hz → 강철/비결정질; 10-500kHz → 페라이트/나노결정질/분말
  • 전력 수준 및 크기: 초소형이 필요하신가요, 아니면 숨 쉴 공간이 필요하신가요?
  • 효율성 및 대기 시간 제한: 규제 목표(에너지 스타, DoE, EU)에 따라 비정질/나노/페라이트 사용 의무화
  • 파형 품질: 고조파, 돌입, DC 바이어스 → 더 높은 Bsat 및 견고한 소재 선호
  • EMI 환경: 민감한 시스템에는 페라이트/나노가 더 깨끗한 동작을 위해 도움이 될 수 있습니다.
  • 열 경로: 주변 환경, 인클로저, 냉각 전략 - 코어가 현실적으로 얼마나 뜨거워질 수 있을까요?
  • 기계 및 조립: 와인딩 방식, 포팅, 장착, 진동
  • 비용 및 공급 위험: 틈새 합금을 수년간 대량으로 싱글 소싱할 수 있나요?

6. 미묘하지만 중요한: 기계, 마감 및 실제 효과

아무리 좋은 소재도 잘못된 구현으로 인해 망가질 수 있습니다. 응력, 틈새, 코팅 및 조립은 종종 현장에서 검증된 설계와 실험실 전용 설계를 구분합니다.

기계 및 프로세스 세부 사항을 준수해야 합니다:

• 토로이달 코어를 "죽도록" 고정하지 마세요:
  • 과도한 압력은 유효 투과성을 낮추고 손실을 증가시킬 수 있습니다.
• 올바른 코팅을 사용하세요:
  • 절연 및 보호 코팅은 단락과 부식을 방지하고 시간이 지나도 성능을 유지합니다.
• 미세한 간격을 제어하세요:
  • 취급 손상 또는 고르지 않은 테이프 접합이 의도치 않은 틈으로 작용 → 제조 관리를 더 엄격하게 하거나 지정합니다.
• 열 인터페이스:
  • 핫스팟이 사양을 초과하지 않도록 예측 가능한 전도 경로(화분형 코어, 마운팅 플레이트)를 확보하세요.
• 공급업체 규율:
  • 프리미엄급, 버진 스틸 또는 인증된 나노 합금은 '미스터리 믹스' 스톡과 다르게 작동합니다.

7. 애플리케이션별 실용적인 선택 지도

이 모든 것을 사람이 사용할 수 있는 빠른 지침으로 변환해 보겠습니다. 이를 엄격한 규칙이 아니라 시작점이라고 생각하세요.

• 50/60Hz 전력 및 절연 변압기
  • 시작하기 CRGO 실리콘 스틸 토로이드
  • 로 이동합니다: 무정형 if:
    • 무부하 손실은 엄격하게 규제됩니다.
    • 연중무휴 24시간 운영 또는 높은 에너지 비용으로 인해 프리미엄 소재가 필요한 경우
• 고효율 SMPS(20-500kHz)
  • 시작하기 페라이트 코어
  • 고려하세요: 고려 사항: 나노 결정체
    • 손실 한도 또는 열 상한선에 도달한 경우
    • 더 높은 전력에서 컴팩트한 공통 모드 초크 또는 정밀 CT 필요
• 오디오 장비
  • 용도: 고급 CRGO 또는 무정형 토로이드
  • 목표:
    • 낮은 기계적 윙윙거림
    • 낮은 자기 변형 소음
    • 민감한 아날로그 스테이지 근처의 낮은 표유 필드
• EV 충전기, PV 인버터, 산업용 드라이브
  • 믹스: 메인 및 공통 모드 코어용 나노결정/아몰퍼스
  • 결합: DC 바이어스 인덕터용 파우더 코어
• 정밀 전류 변압기/감지
  • 선택하세요: 나노결정 또는 고분자 페라이트
  • 집중하세요:
    • 낮은 위상 오류
    • 온도 대비 안정적인 투과성
    • 낮은 잔존율

8. 좋은 핵심 선택을 조용히 죽이는 디자인 실수

핵심 자료는 정확하지만 구현이 이를 배반하는 경우가 있습니다. 이러한 일반적인 함정을 피하세요:

• 주의 사항
  • 강철의 유속이 너무 높으면 열 폭주 및 가청 소음 발생
  • 페라이트를 강철처럼 취급 → Bsat에 너무 가깝게 작동
  • PFC/드라이브 스테이지에서 DC 바이어스 무시 → "미스터리" 포화 이벤트
  • 적절한 특성화 생략 → 카탈로그의 '일반적인' 값에만 의존하기
  • 허용 오차 및 배치 변동 무시 → 실제 생산에 대한 마진 없음

9. 소재 선택을 경쟁 우위로 전환하기

경쟁사보다 더 나은 성과를 내고 싶다면 더 멋진 소재를 선택하는 데 그치지 말고, 소재 전략을 성과 지표에 가시화하세요:

• 핵심 선택을 번역하세요:
  • 게시된 무부하 및 최대 부하 손실(실제 테스트 데이터로 뒷받침됨)
  • 정격 부하에서 낮은 온도 상승
  • 동일한 kVA 정격에서 더 작은 설치 공간
  • 더 깔끔한 EMI 프로파일 → 더 적은 외부 필터
  • 목표 주변 환경에서 더 긴 수명 예측

이는 고객(그리고 여러분 자신의 미래 자신)이 중요하게 생각하는 증거입니다.

10. 요약: 간단한 경험 법칙

계층화된 규칙 집합을 하나만 기억한다면 이 규칙 집합으로 만드세요:

1. 빈도로 시작하기 → 가족 범위를 좁힙니다.
2. 효율성 및 열에 따른 제약 → 해당 패밀리 내에서 우승자를 뽑습니다.
3. 최악의 조건과 Bsat 비교 확인 → 유입 또는 고조파에 대한 놀라움이 없습니다.
4. 오버레이 메커니즘, EMI 및 비용 → 제조 가능한 선택을 확정합니다.
5. 실제 코어로 검증 → 추측하지 말고 측정하세요.
