Veelgestelde vragen van kopers: korte antwoorden over transformatorlamineringen

Als je de theorie al kent, is dit het deel dat daadwerkelijk geld en risico's in beweging brengt. Deze antwoorden richten zich op wat je moet specificeren, wat je moet vragen en waar je stilletjes van weg moet lopen wanneer je iets koopt. transformatorlamineringen.

Voor wie is deze FAQ eigenlijk bedoeld?

Als u offerteaanvragen schrijft, tekeningen goedkeurt of de schuld krijgt wanneer verliezen of geluid hoger zijn dan verwacht, dan is dit voor u bedoeld. Niet voor de student, niet voor de marketingpresentatie.

Je begrijpt CRGO, kernverliezen, fluxdichtheid en dergelijke al. Het gat zit meestal niet in de fysica. Het zit hem in onvolledige gegevens over het onderzoek, onduidelijkheden over het materiaal en leveranciers die tussen de regels door lezen op een manier die je niet bedoeld had.

Wat moet ik klaar hebben voordat ik een offerte voor lamineren aanvraag?

Leveranciers kunnen alleen zo nauwkeurig zijn als uw verzoek. Veel van de moeizame verduidelijkingsrondes vinden plaats omdat de koper alleen een lamineringsoverzicht of "M4, 0,27 mm, EI" stuurt en een definitief cijfer verwacht. Goede leveranciers verwachten stilletjes meer: materiaalkwaliteit, dikte, kerntype, afmetingen, toleranties, coating, ordergrootte en vaak een indicatief verliesdoel. Veel gevestigde leveranciers zeggen expliciet dat ze op zijn minst de kwaliteit, dikte, breedte en het kwaliteitsniveau nodig hebben voordat ze zelfs maar een voorstel kunnen opstellen.

U dient minimaal een duidelijke beschrijving mee te nemen van de laminaatgeometrie (EI, UI, verstek, stap-lap, toroïdaal, C-kern), gekozen CRGO of niet-georiënteerde kwaliteit, beoogde dikte (typische CRGO-rol- en laminaatdiktes in de energiesector liggen rond 0,23, 0,27 en 0,30 mm), de belangrijkste afmetingen en stapelhoogte, coatingklasse en hoeveelheid per levering. Als u dit niet specificeert, zal een leverancier standaard leveren wat hij op voorraad heeft, wat prima kan zijn, maar ook kan leiden tot verliezen en ruis buiten de begrote bandbreedte.

CRGO, niet-georiënteerd of iets anders: wat moet ik eigenlijk specificeren?

De meeste lamellen voor vermogens- en distributietransformatoren zijn nog steeds gebaseerd op korrelgeoriënteerd siliciumstaal, omdat dit een laag kernverlies combineert met een hoge permeabiliteit in de walsrichting. Niet-georiënteerd siliciumstaal komt vaker voor in roterende machines en sommige kleine transformatoren, waar isotrope eigenschappen nuttig zijn en de verliesbudgetten minder streng zijn. Amorfe strips zijn een heel ander verhaal: opnieuw een lager verlies, dunnere strips, veeleisender verwerking, hogere materiaalprijs en andere kernontwerpen.

Voor een standaard distributietransformator blijft CRGO dus de standaard, tenzij u of uw klant expliciet amorf staal of een 'premium efficiency'-label vereist. Als uw ontwerpteam u een tekening laat zien met niet-georiënteerd staal voor een hoogrendementstransformator, is dat vreemd. U zou willen vragen waarom, voordat u de offerteaanvraag verstuurt.

Is het altijd de moeite waard om te betalen voor laminaten van 0,23 mm?

Niet altijd. En niet nooit.

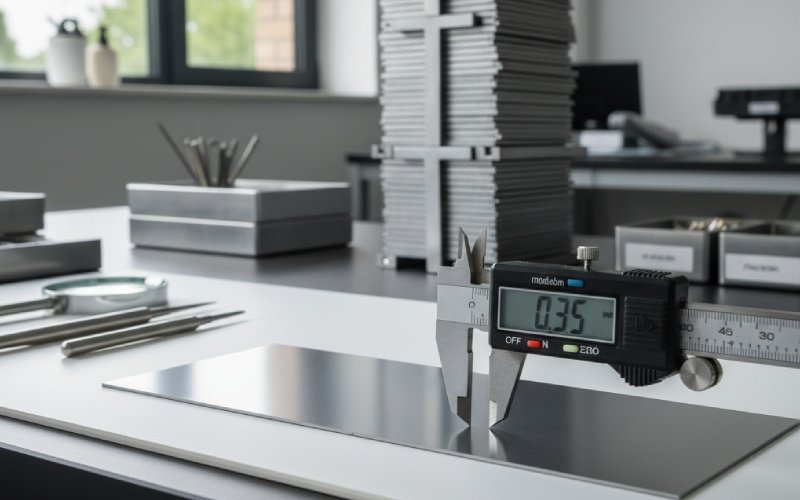

CRGO en aanverwante elektrische staalsoorten worden doorgaans geleverd in diktes van ongeveer 0,23, 0,27, 0,30 en soms 0,35 mm. De industrie is het op één punt eens: voor een bepaalde kwaliteit geldt dat een dunnere strip over het algemeen minder kernverlies oplevert, omdat wervelstromen meer worden beperkt. Die vermindering van het verlies gaat echter gepaard met hogere materiaal- en vaak ook hogere verwerkingskosten.

Voor hoogrendementstransformatoren, grote vermogenstransformatoren en wanneer regelgeving strenge verliesgaranties oplegt, is het vaak zinvol om over te stappen van 0,27 mm naar 0,23 mm. Bij kleine eenheden of wanneer uw belastingsprofiel licht is, worden de extra staalkosten mogelijk niet terugverdiend gedurende de levensduur van het activum. Een praktische aanpak is om uw ontwerpteam te vragen twee varianten te tonen: hetzelfde venster en koper, verschillende laminaatdikte en -kwaliteit, met een vergelijking van de totale eigendomskosten of de biedprijs. Verschillende technische documenten over de keuze van de laminaatdikte volgen precies dit idee: dikte is een compromis tussen verlies en transformatorkosten, geen morele keuze.

Hoeveel aandacht moet ik besteden aan de geometrie en vlakheid van de laminering?

Meer dan de meeste offerteaanvragen laten zien.

Graanoriënteerd staal bereikt zijn beste eigenschappen na spanningsontlastende gloeien, in een bepaalde vorm. Als u dat materiaal vervolgens in een andere geometrie dwingt of laminaten gebruikt die niet vlak zijn, introduceert u mechanische spanning, waardoor de magnetische eigenschappen waarvoor u betaald hebt, worden aangetast. Technische gegevensbladen voor CRGO benadrukken dat de laminaatgeometrie in de geassembleerde kern moet overeenkomen met de gegloeide configuratie en dat laminaten zo vlak mogelijk moeten worden gehouden om extra spanningen en verlies te voorkomen.

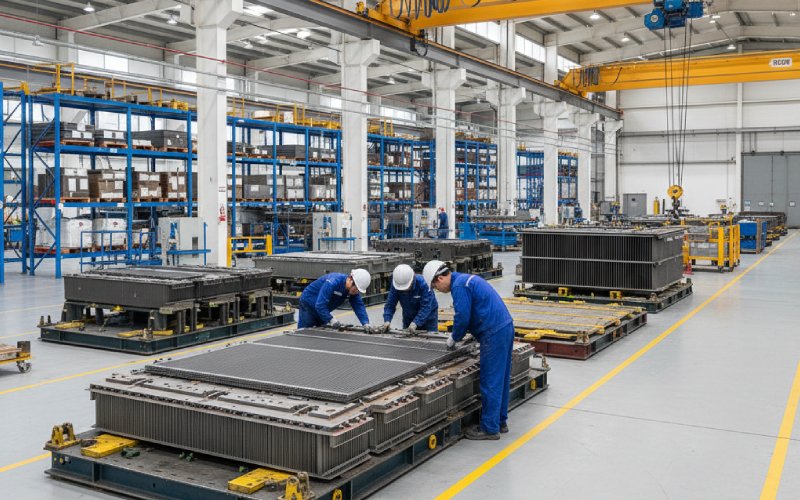

Wanneer u dus overschakelt van butt-lap naar step-lap, van gestapeld naar gewikkeld, of van het ene verstekpatroon naar het andere, verandert u niet alleen uw staalverbruik. U verandert ook hoeveel van de prestaties van de fabriek u daadwerkelijk terugziet in de voltooide transformator. Als u een nieuwe leverancier kwalificeert, vraag dan rechtstreeks of de lamellen worden geleverd na een laatste spanningsverlichtende gloeibehandeling of na het snijden uit volledig gegloeide rollen, en hoe zij de vlakheid controleren. Als het antwoord vaag is, zal uw testlaboratorium dit uiteindelijk opmerken.

Welke toleranties en randkwaliteit moeten niet onderhandelbaar zijn?

Formele datasheets van verwerkers van elektrisch staal hebben het over breedteafwijking, dikteafwijking, braamhoogte en golving. Voor typische CRGO-rollen in het bereik van 0,23-0,35 mm vindt u standaardtabellen met diktetoleranties van ongeveer ±0,02 tot ±0,03 mm, breedtetoleranties die gekoppeld zijn aan de strookbreedte en expliciete limieten voor golving. Snijbedrijven die gespecialiseerd zijn in elektrisch staal adverteren ook met braamhoogtes in de orde van 0,02 mm of beter voor dunne materialen, wat belangrijk is omdat bramen lokale verliezen vergroten en het stapelen bemoeilijken.

In de praktijk leggen kopers meestal drie zaken vast op de tekening: diktetolerantie (afgestemd op het basisstaal), randbraambegrenzing en toleranties voor sleutelgat-/inkepingposities. Vlakheid en welving worden soms vermeld als opmerkingen in plaats van harde cijfers, maar zijn nog steeds van belang voor de stapelfactor en de montagetijd. Als een leverancier weigert om een grenswaarde voor bramen of vlakheid te vermelden, accepteert u in feite wat hun gereedschap die maand toevallig levert. Dat is een stil risico, maar toch een risico.

Hoe moet ik kernverliescijfers in offertes interpreteren zonder misleid te worden?

De kernverlieswaarden zijn afhankelijk van drie parameters: fluxdichtheid, frequentie en de testmethode. CRGO-gegevensbladen en onafhankelijke referenties benadrukken dat verliesvergelijkingen alleen geldig zijn bij dezelfde inductie en frequentie en onder een bekende norm, meestal het Epstein-frame of een gespecificeerde test met één enkele plaat.

In de praktijk betekent dit dat u leveranciers altijd moet vragen om het verlies op uw ontwerppunt te vermelden, of op zijn minst op een gangbare referentie, zoals 1,5 T of 1,7 T bij 50 Hz of 60 Hz, samen met de testmethode. Als de ene leverancier W/kg bij 1,5 T opgeeft en de andere bij 1,3 T, betekent het lagere getal niet automatisch dat het staal beter is. Het kan alleen maar betekenen dat de testomstandigheden minder streng waren. Een korte clausule in uw offerteaanvraag waarin de testomstandigheden worden vastgelegd, voorkomt vaak een verrassende hoeveelheid verwarring achteraf.

Kan ik primaire en secundaire CRGO veilig mengen om kosten te besparen?

Secundair materiaal kan aantrekkelijk zijn qua prijs, vooral wanneer de markten krap zijn. Gevestigde distributeurs omschrijven prime CRGO als nieuw materiaal uit de fabriek met gegarandeerde eigenschappen, terwijl secundair materiaal restanten, gesneden of olieachtige vellen en gedemonteerde kernen omvat die nog bruikbaar zijn, maar minder goed traceerbaar zijn.

Als u primaire en secundaire lamellen binnen dezelfde kern mengt, neemt u hun variabiliteit over. Dat kan acceptabel zijn voor goedkope, risicoloze toepassingen, reparaties of experimentele eenheden. Het is moeilijker te accepteren voor nieuwe series waarbij u in uw contract verliesgaranties of strikte geluidsdoelstellingen hebt. Een meer gecontroleerde aanpak is om secundaire lamellen te reserveren voor afzonderlijke ontwerpen met expliciet verlaagde verwachtingen, en primair materiaal te bewaren voor alles waarbij boetes of merkimago op het spel staan.

Welke isolerende coating moet ik specificeren voor laminaten?

Elektrisch staal met georiënteerde korrel wordt doorgaans geleverd met een dunne anorganische coating over een glazige basislaag die tijdens het gloeien wordt gevormd. Openbare datasheets van grote producenten tonen coatingdiktes in de orde van 2-5 micrometer, gekozen om voldoende interlaminaire weerstand en een goede stapelfactor te bieden.

Voor u als koper is niet de chemische naam belangrijk. Het gaat erom dat de coating compatibel is met uw verwerkingsproces: ponsen na coating, lasersnijden, klemmethode, oliecompatibiliteit, temperatuurlimieten. Als u van plan bent om te lassen, te verlijmen of lijm te gebruiken tussen laminaten, breng de leverancier dan tijdig op de hoogte; sommige coatings zijn niet bedoeld voor dergelijk gebruik en kunnen barsten of uitgassen op een manier die uw proces kan schaden.

Hoe vergelijk ik lamineerleveranciers op basis van meer dan alleen de prijs per kilogram?

Aggregators die leveranciers van transformatoren vergelijken, kijken doorgaans naar verschillende betrouwbaarheidsindicatoren: tijdige leveringsgraad, responstijd, herbestellingsgraad en aantal jaren in bedrijf. Fabrikanten met een tijdige leveringsgraad van ongeveer of meer dan 95% en ten minste vijf jaar activiteit worden aangemerkt als betrouwbaardere partners.

Voor laminaten is tijdige levering geen zachte maatstaf. Een te late levering van de kern kan een productielijn stilleggen. De responstijd geeft aan hoe ze omgaan met technische verduidelijkingen. Het herbestellingspercentage is een ruwe indicatie van of andere kopers tevreden waren met wat ze hebben ontvangen. Combineer deze signalen met technische mogelijkheden zoals diktebereik, bramenbeheersing en toegang tot specifieke kwaliteiten, en de laagste catalogusprijs is vaak niet meer de voor de hand liggende keuze.

Hoe zit het met de minimale bestelhoeveelheid, levertijd en verpakking? Ben ik onredelijk?

In veelgestelde vragen van gevestigde leveranciers van transformatormaterialen wordt vaak vermeld dat de minimale bestelhoeveelheid voor standaardproducten enkele honderden kilo's bedraagt, dat de minimale bestelhoeveelheid voor op maat gemaakte artikelen hoger is en dat de productietijd voor nieuwe bestellingen enkele weken bedraagt. Op marktplaatsen voor CRGO-spoelen en -lamellen worden minimale bestelhoeveelheden vermeld die variëren van één ton tot tientallen tonnen, met levertijden die doorgaans tussen één en drie weken bedragen vanaf het moment dat het materiaal beschikbaar is.

Verpakkingen voor laminaten bestaan meestal uit een combinatie van gebundelde pakketten in houten kisten of op pallets, met papier tussen de lagen, oog-aan-wand of oog-aan-hemel voor rollen, en indien nodig roestbescherming die geschikt is voor zeetransport. Vraag bij twijfel om foto's van standaardverpakkingen van eerdere zendingen. Die foto's vertellen u meer over hun werkelijke proces dan welke zin in een brochure dan ook.

Snel overzicht: typische lamineeropties per toepassing

De details zijn altijd afhankelijk van uw ontwerp en normen, maar veel projecten vallen stilzwijgend onder een aantal patronen. Deze tabel is geen vervanging voor ontwerpwerk. Het is slechts een snelle mentale controle terwijl u een offerte leest.

Welke kwaliteitsdocumentatie kan ik bij elke batch verwachten?

Kernfabrikanten die openlijk over kwaliteitsborging spreken, verwijzen meestal naar drie belangrijke punten: certificering van binnenkomend materiaal van de fabriek of het servicecentrum, interne tests van kernverlies en gerelateerde magnetische eigenschappen, en dimensionale controles van laminaten of geassembleerde kernen. Als uw leverancier alleen fabriekscertificaten doorstuurt zonder interne verificatie, bent u volledig afhankelijk van de procescontrole van de toeleverancier.

Een praktisch minimum is een testrapport per batch waarin de staalkwaliteit, dikte, coatingtype, gemeten verlies en fluxdichtheid bij een bepaalde inductie en frequentie worden vermeld, evenals een samenvatting van de dimensionale controles. Bij grote contracten zijn sommige kopers ook aanwezig bij tests of sturen ze periodiek monsters naar een derde partij voor verificatie, vooral wanneer er wordt overgestapt op nieuwe kwaliteiten of nieuwe snijlijnen. Het gaat er niet om dat iedereen wantrouwig is. Het gaat erom dat er een traceerbare bewijsketen is wanneer een veldunit oververhit raakt of lawaai maakt.

Hoe moet ik een nieuwe lamineerleverancier kwalificeren?

Behandel het zoals u een nieuwe leverancier van wikkelingsdraad of bushing zou behandelen, alleen met andere testapparatuur. Begin met een technische vragenlijst over kwaliteiten, diktebereik, snijmethoden, gloeicapaciteit, bramenbeheersing en QA-stappen. Vergelijk hun antwoorden met wat u weet dat de grote elektrische staalfabrieken aanbevelen voor verwerking.

Vraag vervolgens een kleine proefpartij aan die is gesneden volgens uw tekeningen, bij voorkeur voor een bekend transformatorontwerp dat u al produceert. Bouw een paar kernen, meet het nullastverlies, de bekrachtigingsstroom en het geluid ten opzichte van uw huidige referentiewaarde. Elke grote afwijking verdient onderzoek voordat u opschaalt. Kwaliteitsgerichte kernfabrikanten benadrukken niet voor niets het belang van routinematige procescontrole en standaardisatie: subtiele veranderingen in het snijden of hanteren kunnen verliezen veroorzaken, zelfs als de staalkwaliteit nominaal hetzelfde blijft.

Zodra u zeker bent, kunt u het volume geleidelijk verhogen, terwijl u de trendgegevens in de gaten blijft houden. Het is gemakkelijker om opnieuw te onderhandelen of procesdetails aan te passen wanneer beide partijen slechts een beperkte gezamenlijke geschiedenis hebben.

Heb ik echt tests door de leverancier nodig als ik al een laboratorium heb?

Als u over een goed uitgerust laboratorium beschikt, bent u in een sterke positie. Maar als u alleen op interne tests vertrouwt, kunnen er blinde vlekken ontstaan in de planning en verantwoordelijkheid. Bij moderne kwaliteitsborging voor transformatorkernen wordt meestal gebruikgemaakt van beide: tests door de leverancier voor elke batch, plus tests door de koper voor inkomende inspecties of periodieke audits.

Door leveranciers te testen, worden afwijkingen in het proces snel opgespoord, nog voordat het materiaal hun fabriek verlaat. Door zelf te testen, controleert u of het geleverde product na transport en opslag nog steeds aan uw verwachtingen voldoet. Als beide sets gegevens overeenkomen, kan iedereen een beetje ontspannen. Als ze uiteenlopen, hebt u twee onafhankelijke referenties om te achterhalen waar het probleem zich heeft voorgedaan.

Welke gegevens moeten in mijn interne lamineerspecificatie worden opgenomen, zodat de inkoopafdeling niet hoeft te gissen?

Een goede interne specificatie is kort maar specifiek. Deze moet de materiaalfamilie en -kwaliteit of een gelijkwaardige reeks kwaliteiten, de laminaatdikte, de minimaal aanvaardbare strip- en laminaattoleranties, het type coating, de laminaatgeometrie, de aanvaardbare testomstandigheden voor kernverlies en eventuele speciale verwerkingsopmerkingen, zoals lasermarkering, gapping of maximale stapeldruk, vastleggen. Verwijzingen naar bekende normen of fabrieksgegevensbladen voor de betrokken kwaliteiten helpen discussies over naamgevingsconventies, die per leverancier kunnen verschillen, te voorkomen.

Zodra die specificatie bestaat, wordt elke offerteaanvraag duidelijker: de inkoopafdeling voegt deze toe aan de aanvraag en past alleen de commerciële voorwaarden en hoeveelheden aan. Leveranciers kunnen sneller offertes uitbrengen en uw engineeringteam hoeft minder tijd te besteden aan het opnieuw beantwoorden van dezelfde basisvragen voor elk nieuw project. Niet perfect, maar wel beter.

Laatste overwegingen voor kopers

Het kopen van transformatorlamellen is niet alleen een kwestie van "Welke CRGO-kwaliteit en hoe dik?". Het is een combinatie van geometrie, materiaal, toleranties, coating, kwaliteitsborging, betrouwbaarheid van de leverancier en hoe duidelijk u een ontwerp vertaalt naar een tekening en een offerteaanvraag.

Als u na het lezen van dit artikel slechts één ding aanpast, zorg er dan voor dat dit de informatie is die u bij uw volgende offerteaanvraag verstuurt. Vermeld de kwaliteitsklasse, dikte, testomstandigheden voor verlies, basistoleranties en uw verwachtingen ten aanzien van de documentatie. Al het andere wordt dan een veel eenvoudigere onderhandeling.
