Samengesteld stempelen vs. progressief stempelen voor lamineerstapels

De meeste vergelijkingen stoppen bij gereedschapskosten en productiesnelheid. Dat is het makkelijke deel. Het moeilijkere deel is wat later aan het licht komt: schade aan snijranden, stapeling, vlakheidsafwijking en de stille sprong in kernverlies nadat de lijn al is goedgekeurd. Voor lamineerstapels, De keuze van de matrijs is niet alleen een beslissing in de perskamer. Het heeft invloed op de prestaties van de motor.

Snel antwoord:
Kies progressief stempelen als de vraag stabiel is, de matrijs meerdere volgordes nodig heeft en in-die interlocking of geautomatiseerde stackflow deel uitmaakt van het plan. Kies samengesteld stempelen Als vlakheid er meer toe doet, is de laminering groter, verandert het programma nog of wordt de stapel toch buiten de matrijs samengevoegd. De echte afweging is niet snelheid alleen. Het is randconditie plus stapelassemblagemethode.

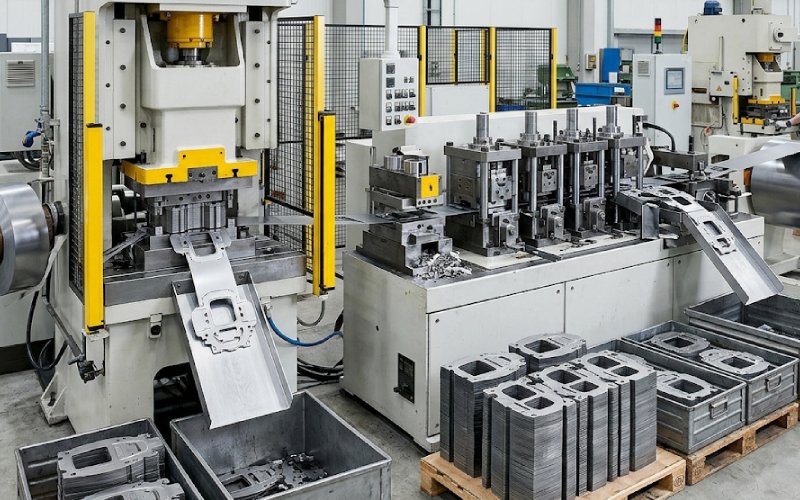

Belangrijkste verschillen tussen Samengesteld en Progressief Stempelen

Samengesteld stansen werkt de belangrijkste kenmerken af in één slag. Progressief stansen verdeelt het werk over meerdere stations terwijl de strook door de matrijs gaat. Dat fundamentele verschil bepaalt bijna al het andere: gereedschapskosten, automatiseringsniveau, volgorde van de kenmerken, instellast en hoeveel variatie er kan ontstaan voordat de laminering de pers verlaat.

Voor laminaatstapels is de zinvolle verdeling echter iets minder netjes. Compound heeft de neiging om de treffer te vereenvoudigen. Progressief heeft de neiging om het systeem rond de treffer te vereenvoudigen. De ene neigt naar het voltooien van onderdelen in één enkele gebeurtenis. Het andere bevordert de doorstroming, herhaalbaarheid en geïntegreerde stapelverwerking zodra het volume echt is.

Voordelen van Samengesteld Stempelen voor Laminaten

Samengesteld stansen is meestal zinvol als je wilt dat het lamineren zelf schoon, vlak en voorspelbaar blijft. Eén slag betekent minder handelingen van station naar station in de matrijs, minder afhankelijkheden voor uitlijning en minder plaatsen waar problemen met de strookvoortgang doorwerken in het onderdeel. Voor programma's waarbij vlakheid en consistentie van vorm tot vorm belangrijker zijn dan volledige automatisering, is dat nog steeds een sterk argument.

Het is meestal ook eenvoudiger te rechtvaardigen in een vroeg stadium. Gereedschap is eenvoudiger. De installatie is lichter. Ontwerpwijzigingen doen minder pijn. Dat is belangrijk als de rotor- of statorgeometrie nog niet volledig bevroren is of als het jaarlijkse volume niet groot genoeg is om een gecompliceerdere matrijs zonder spijt af te schrijven. De keuze is niet glamoureus. Het is gewoon goedkoper om voor de lancering van richting te veranderen.

Er is nog een geval waarin samenstelling steeds terugkomt in de discussie: grotere laminaten of lay-outs die er niet meer elegant uitzien zodra het strookgebruik en het aantal stations te ver worden opgedreven. Op dat moment kan een eenvoudigere enkelvoudige aanpak de veiligere weg zijn, zelfs als het ruwe uitvoeraantal op papier lager lijkt. Niet altijd. Vaak genoeg.

Voordelen van progressief stempelen voor lamineerstapels

Progressief stansen past beter wanneer het lamineerprogramma eigenlijk een automatiseringsprogramma is. Meerdere bewerkingen kunnen achter elkaar worden uitgevoerd in één matrijs. Strookoverdracht wordt gecontroleerd. De productregistratie wordt van station tot station beheerd. Voor kleine tot middelgrote laminaten in stabiele, lange productiecycli is progressief stansen moeilijk te verslaan.

Dit is waar progressieve matrijzen hun prijs verdienen. Niet alleen in slagsnelheid, maar ook in wat u ermee kunt combineren: doorboren, stansen, vormen en stapelen in een continu proces. Als interlocking deel uitmaakt van het stapelconcept, wordt progressief stansen nog aantrekkelijker, omdat het eindstation direct in de stapelvorming kan stappen in plaats van het werk stroomafwaarts te duwen.

Het addertje onder het gras is bekend en wordt nog steeds gemakkelijk onderschat. Elk toegevoegd station is een extra plaats waar slijtage, gevoeligheid voor verkeerde invoer, schrootgedrag, braamgroei of coatingverstoring zich rustig kunnen opbouwen. Het onderdeel kan dimensionaal acceptabel blijven terwijl de magnetische schade erger wordt. Dat is een heel normale faalwijze bij lamineerwerk.

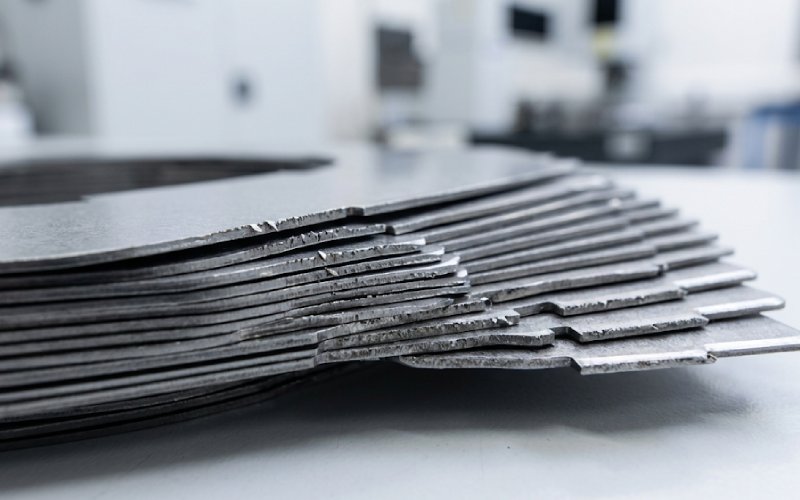

Hoe schade op het scherpst van de snede de beslissing verandert

Dit is het deel dat te veel blogposts overslaan. Voor laminaten is de snijrand geen cosmetisch detail. Ponsen veroorzaakt plastische vervorming bij de rand en die vervorming verandert het magnetische gedrag en verhoogt het ijzerverlies. Gereedschapslijtage maakt de schade erger. Bramen blijven ook niet beperkt tot een tekenvel; ze kunnen elektrische bruggen worden tussen de platen en efficiëntie gaan kosten in de afgewerkte stapel.

Dus als iemand zegt dat progressief sneller is, of samengesteld eenvoudiger, prima. Dat is waar. Maar dat is niet de volledige beslissing. De betere vraag is welke route je meer controle geeft over de beschadigde randzone gedurende de daadwerkelijke levensduur van het gereedschap dat je van plan bent te gebruiken. Soms verliest de winnaar op papier nadat de stoten verouderd zijn.

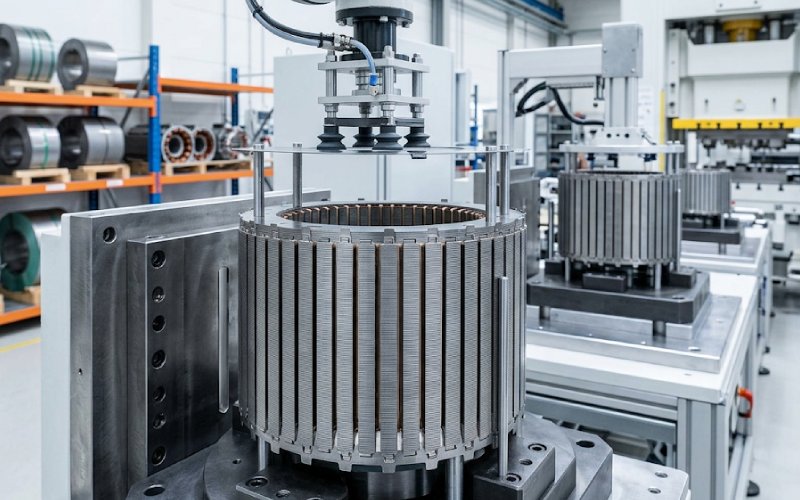

Hoe stapelvoegmethodes de stempelkeuze beïnvloeden

Stapelverbindingen moeten vanaf het begin deel uitmaken van de procesbeslissing, niet een opmerking achteraf. Klinken, in elkaar grijpen en lassen kunnen allemaal lokale schade, restspanning of elektrisch contact tussen de lagen veroorzaken waardoor verliezen naar boven worden gestuwd. In elkaar grijpen kan ook lokaal fluxpaden verstoren. Lassen kan thermische effecten toevoegen die niet zichtbaar zijn bij een eenvoudige dimensionale controle.

Dat verschuift de keuze compound-versus-progressief meer dan mensen verwachten. Als de stapel afhankelijk is van in-die interlocking, heeft progressief stansen meestal de sterkere logica omdat de matrijsarchitectuur al gecontroleerde opeenvolging en stapelvorming ondersteunt. Als de stapel buiten de matrijs wordt gelijmd of samengevoegd om de isolatie tussen de vellen te beschermen, wordt compound weer competitiever. Verschillende lijnlogica. Verschillende risicovorm.

Vergelijkingstabel Samengesteld vs Progressief Stempelen

Hoe te kiezen tussen Samengesteld en Progressief Stempelen

Samengestelde stempels kiezen als het onderdeel groot is, vlakheid niet onderhandelbaar is, de geometrie nog kan veranderen of de stapel na het stansen gelijmd, gelast of op een andere manier geassembleerd wordt. In die situatie zijn een lagere matrijscomplexiteit en eenvoudigere revisie meestal belangrijker dan maximale lijnintegratie.

Kies voor progressief stempelen als het onderdeel een stabiele, lange run tegemoet gaat en het proces profiteert van meerdere opeenvolgende bewerkingen, geautomatiseerde transfer en stapelmogelijkheden in de matrijs. Dit is meestal de oplossing voor volwassen lamineerprogramma's waarbij het volume echt is en het stapelconcept al vastligt.

Pauzeer voordat je beslist als de sourcingdiscussie alleen gaat over stuksprijs, matrijsprijs of nominale slagsnelheid. Dat is meestal een teken dat de stapel nog niet door de juiste lens is geëvalueerd. Bij laminaten komen de late verrassingen van randdegradatie, braamgedrag, voegontwerp en gereedschapsslijtage. Niet van de samenvatting van de diavoorstelling.
