CRGO Laminatie Coating Soorten: Isolatieklassen uitgelegd

Als u ooit twee "identieke" CRGO (koudgewalst korrelgeoriënteerd) stalen offertes hebt vergeleken en u hebt afgevraagd waarom kernverlies, ruis of herbewerkingsrisico niet overeenkomen met het gegevensblad... het antwoord zit vaak verborgen in een paar tekens: de isolatiecoatingklasse. Coatings zijn de onzichtbare technische laag tussen de lamineringen - dun genoeg om te negeren in een tekening, maar belangrijk genoeg om watts, warmte en betrouwbaarheid op lange termijn in het veld te veranderen.

Coatings wervelstroomverliezen verminderen door laminaten elektrisch te scheiden (hogere interlaminaire weerstand = minder circulerende stroom tussen de platen).
Ze beschermen het oppervlak door hantering, vochtigheid en sommige chemische blootstellingen (vooral tijdens opslag en het maken van de kern).
Ze beïnvloeden productieresultaten: risico op braamoverbrugging, ponsbaarheid/scheerkwaliteit en of platen blijven plakken tijdens de warmtebehandeling.
Ze veranderen de stapelfactor (Dikkere folies voegen isolatie toe maar kunnen de actieve staaldoorsnede stelen), daarom kan de keuze van de coating je B-veld en temperatuurstijging rustig verplaatsen.
Ze zijn niet one-size-fits-allWat helpt bij een motorlamineerlijn kan verkeerd zijn voor een transformatorkern.

CRGO is speciaal omdat de "basiscoating" niet zomaar een verf is, maar nauw verbonden is met de uiteindelijke verwerking van het staal op hoge temperatuur. Veel elektrostaal met georiënteerde korrel worden geleverd met een dunne anorganische coating op de glaslaag dat zich vormt tijdens het gloeien, meestal slechts een paar micron dik, waardoor de elektrische weerstand en stapelfactor in evenwicht zijn.

Zie coating selectie als een driezijdige handelelektrische isolatie ↔ maakbaarheid ↔ magnetische/mechanische effecten (spanning, slijtage, kleven).
Als je kern geschoren en gestapeldzul je je zorgen maken over ander coatinggedrag dan wanneer het wond.
Als u van plan bent om spanningsarm gloeienHoge isolatie" is niet genoeg - de coating moet ook bestand zijn tegen temperatuur en atmosfeer.
Als je verliezen er goed uitzien, maar je bouwrendement slecht is, heb je misschien een fabricagemismatch coating (te abrasief, te fragiel of niet compatibel met je proces).
Als je leverancier alleen "C5" zegt zonder context, mis je het verhaal dat bepaalt of die "C5" helpt of schaadt.

Inhoudsopgave

De CRGO "glasfolie" baseline: wat het is en waarom het belangrijk is

Veel transformatoringenieurs noemen het CRGO-oppervlak terloops "gecoat", maar bij staal met georiënteerde korrel is het belangrijkste uitgangspunt de C-2 stijl molenglas / glasfolieeen anorganische laag die tijdens het gloeien bij hoge temperatuur wordt gevormd door de reactie van de gloeischeider en het staaloppervlak.

Sommige producenten omschrijven elektrostaal met georiënteerde korrel als twee coatinglagen-Een basislaag en een extra coating, omdat het oppervlaktesysteem kan worden ontworpen voor isolatie, corrosiebestendigheid en mechanische spanning.

C-2 ("mill glass" / "glasfolie") is de inheemse GO fundering: duurzaam, geschikt voor hoge temperaturen en gebruikelijk in transformatortoepassingen.
Het kan schuurmiddelDaarom wordt het meestal niet gekozen voor gestanste laminaten wanneer ponsbaarheid en gereedschapsslijtage domineren.
Veel leveranciers voegen een dunne anorganische toplaag over de glasfolie om de isolatie en stapelfactor af te stemmen, vaak alleen ~2-5 μm dik.
Als je een offerte ziet met de omschrijving "glasfolie + isolatiebasis", kijk je in feite naar een systeemgeen enkele laag.

De isolatieklassen die je in de specificaties ziet: ASTM A976 (C-0 tot C-6)

De meest gebruikte "C-klassen" komen van ASTM A976die coatings classificeert op basis van samenstelling, relatief isolerend vermogen en toepassingsrichtlijnen. Hieronder vindt u een praktische, CRGO-gerichte interpretatie van wat deze klassen betekenen, vooral wanneer uw eindproduct een transformatorkern is.

ASTM-klasse	Wat het is (duidelijk Engels)	Warmte/gloeigedrag (typisch)	Waar het het meest opduikt	Wat het betekent voor CRGO
C-0	Natuurlijk oxide gevormd tijdens het malen	Bestand tegen normaal spanningsarm gloeien; isolatie is afhankelijk van de atmosfeer	Kleine kernen, basisbehoeften	Zelden de "headline" bij het kopen van CRGO; meer gebruikelijk als basislijn voor andere staalsoorten
C-1	Door de gebruiker gevormd oxide, gecreëerd door de ovenatmosfeer aan het einde van de warmtebehandeling	Afhankelijk van je proces; "gevormd" door de gebruiker	Diverse toepassingen	Niet de typische CRGO transformator standaard, maar relevant als je vertrouwt op hittebehandelingsatmosferen van gebruikers
C-2	Anorganisch magnesiumsilicaat "molenglas / glasfolie" op GO	Bestand tegen normale spanningsontlasting; schurend	Gewikkelde distributietransformatoren; GO-staal	De klassieke CRGO basis; grote thermische duurzaamheid, maar abrasief en procesgevoelig
C-3	Organische lak/vernis uitgehard door verhitting	Niet voor typisch spanningsarm gloeien; geschikt tot ~180 °C	Volledig bewerkte niet-georiënteerde (motoren), gestanste onderdelen	Gewoonlijk niet de juiste keuze voor CRGO transformatorkernen tenzij je een gespecialiseerde secundaire coating toepast.
C-4	Chemisch behandeld/fosfateren + uitharden	Bestand tegen normale spanningsontlasting, maar isolatie kan de spanning verminderen	Matige isolatiebehoeften	Kan verschijnen als een "meer ontwikkelde" anorganische coating als je matige weerstand plus hittetolerantie nodig hebt
C-5	Anorganisch/meestal anorganisch (vaak fosfaat/chromaat/silicaat) met vulstoffen voor betere isolatie; kan worden toegepast over C-2	Bestand tegen spanningsreliëf tot ~840 °C in neutraal/licht reducerend; kan weerstand verminderen na gloeien	Heeft een hoge oppervlakteweerstand nodig; kan worden gebruikt in luchtgekoelde of oliegekoelde kernen	Dit is het gebruikelijke "upgradepad" voor CRGO als je extra interlaminaire weerstand nodig hebt, vooral voor afgeschuinde lamellen in energietransformatoren.
C-6	Organische coating met anorganische vulstoffen; uitgehard door verhitting	Over het algemeen niet geschikt voor spanningsontlasting (er bestaan enkele moderne varianten)	Volledig bewerkt, niet-georiënteerd; apparaten die een sterke isolatie nodig hebben	Meestal meer gericht op motoren dan op transformatoren; evalueer zorgvuldig als iemand dit voorstelt voor CRGO

Wat gemakkelijk te missen is, is dat de ASTM-norm waarschuwt dat productnamen op de markt kunnen lijken op deze klassenen u moet controleren of een coating echt voldoet aan de classificatie als deze wordt verkocht onder een vergelijkbaar label.

C-2 en C-5 zijn de CRGO "hoofdpersonen". C-2 is de GO fundering; C-5 is een gebruikelijke "extra isolerende" toplaag over C-2 indien nodig.
C-3 en C-6 zijn vaak hulpmiddelen voor de motorwereld (organische laksystemen), uitstekend voor stansbaarheid en isolatie, maar meestal beperkt door verwerking bij hoge temperaturen.
C-4 zit in het midden-anorganische/fosfaatstijl, matige isolatie, betere warmtetolerantie dan de meeste organische stoffen.
De "juiste" klasse is niet simpelweg "hoger is beter", maar "afgestemd op je kernontwerp + fabricage + eventuele gloeistappen".

Dus... welke coatingklasse moet een transformatoringenieur kiezen?

Dit is de diepere manier om erover na te denken: je coating is niet alleen isolatie-het is jouw productie-interface en uw verliesbeheersingssysteem op hetzelfde moment. Je kiest het door te vragen: Waar zal de stroom over de platen proberen te sluipen? Waar zal mijn proces de isolatie beschadigen? En welke thermische stappen zullen de folie straffen?

Een veel voorkomend patroon in transformatorwerk is:

C-2 als de basis "mill glass" fundering op CRGO.
C-5 over C-2 wanneer extra oppervlakte-isolatie vereist is, bijvoorbeeld, afgeschuinde lamineringen voor kernen van energietransformatoren, waar de interlaminaire weerstand meer op de proef wordt gesteld door randen, bramen en stapelgeometrie.
Kies C-2 wanneer je kernstijl en volt/draai geen extreme interlaminaire weerstand vereisen en je de robuustheid en warmtetolerantie van de GO-glasfolie op prijs stelt.
Overweeg C-5 (vaak meer dan C-2) wanneer je de isolatiebehoeften verhoogt (hoge volt/omwenteling, veeleisende verliesdoelen of geometrie/proces dat het risico op kortsluiting tussen de lamellen verhoogt).
Wees voorzichtig met organische vernisklassen (C-3/C-6) voor CRGO transformatorkernen als uw proces spanningsarm gloeien omvat.
Vergeet de stapelfactor hoekZeer dunne anorganische coatings worden vaak ontworpen om de stapelfactor te behouden en toch een goede weerstand te bieden.

De stille faalwijzen waar concurrenten niet over praten

Veel "overzichtsartikelen" houden op bij definities. In de praktijk kondigen de coatingproblemen die u geld kosten zich niet aan als "verkeerde klasse", maar als lawaaierige afvaltrends, inconsistent kernverlies of onverklaarbare hotspots.

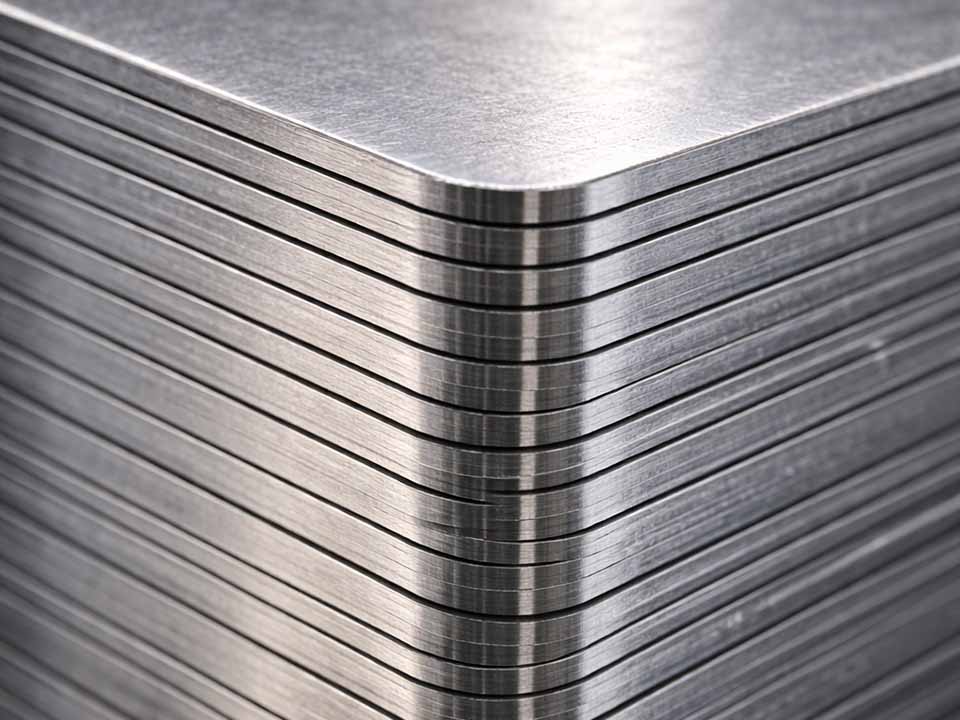

Overbruggen van randen: Zelfs een geweldige coating kan je niet redden als de snijrand metaal-op-metaal kortsluitingen veroorzaakt tussen laminaten.
Beschadiging van de coating tijdens het hanteren: slijtage, vingerafdrukken/olie of stapeldruk kunnen de effectieve oppervlakte-isolatie verlagen.
Verkeerde gloeisfeer: sommige coatings overleven hitte maar verliezen weerstand afhankelijk van neutrale/reducerende/oxiderende omstandigheden.
"Lijkt op C-5" ≠ "is C-5": Controleer kenmerken, geen labels.
Overspecificatie van isolatie: Zeer hoge isolatie kan soms opwegen tegen andere prioriteiten (bijv. wrijving/stapelgedrag of onnodige kosten) zonder zinvolle voordelen voor het systeem.

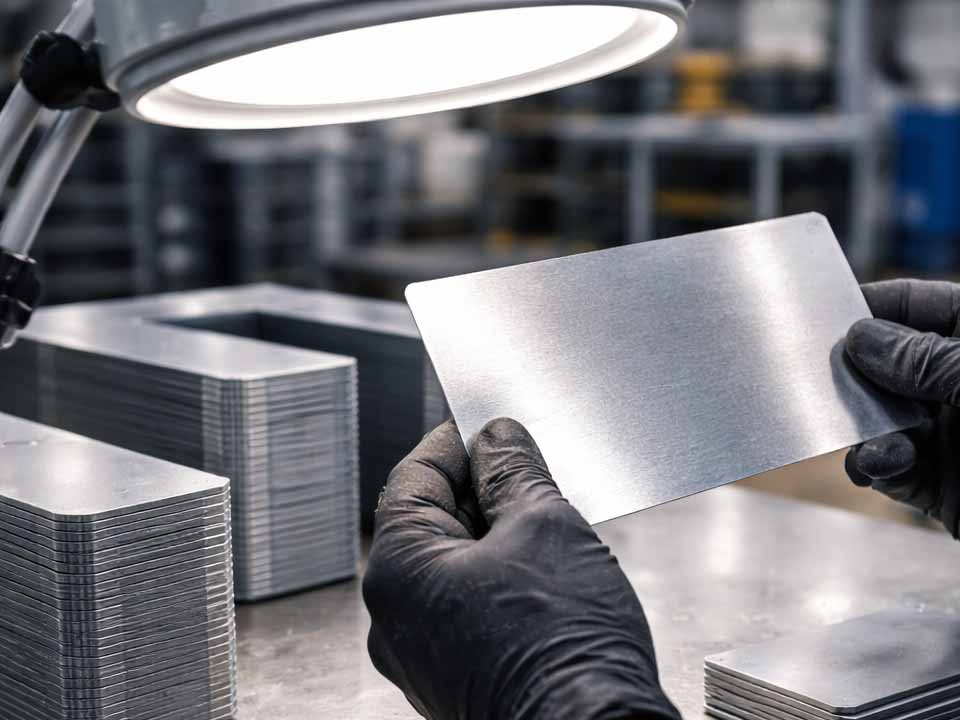

Hoe coatings te verifiëren op een manier die het echte leven overleeft

Als je concurrenten wilt overtreffen, vraag dan niet alleen "welke klasse is het?". Vraag: hoe meten en controleren we het? Hiervoor bestaan internationale normen.

Gestandaardiseerde methoden beschrijven hoe je oppervlakte isolatieweerstand van staalplaat (nuttig voor productie en kwaliteitscontrole van isolatiecoatings). Andere methoden bepalen hoe de thermisch uithoudingsvermogen van oppervlakte-isolatiecoatings op elektrisch staal.

Verzoek om coatingverificatie volgens erkende methoden (bijv. testen van de isolatieweerstand van oppervlakken).
Als je proces thermische stappen bevat, vraag dan om bewijs van thermisch uithoudingsvermogen gedrag voor dat coatingsysteem.
Voor coatingsystemen met een hogere isolatie moet u in overleg met uw leverancier aanvaardbare testlimieten opgeven en deze valideren met inkomende inspecties.
Zorg er bij het vergelijken van leveranciers voor dat je het volgende vergelijkt nabewerking resultaten (weerstand na gloeien, prestaties na behandeling), niet alleen "zoals geleverd".

Een praktische "checklist voor kopers" voor discussies over CRGO coating

Een sterk coatinggesprek met een fabriek of servicecentrum klinkt minder als "C-2 vs C-5" en meer als "systeemgedrag onder mijn echte beperkingen".

Wat is de basiscoating op het CRGO (bijv. C-2 glasfolie) en is er een extra toplaag?
Zullen we spanningsarm gloeien? Zo ja, welke coatingklasse is daarvoor gevalideerd (en in welke atmosfeer)?
Zijn lamineringen gewonden, geschoren of gestempelden past het schuur-/ponsbaarheidsprofiel van de coating bij het proces?
Wat is de verwachte oppervlakte isolatieweerstand bereik en hoe wordt het getest voor QA/QC?
Als "C-5 over C-2" wordt voorgesteld, welk probleem lossen we dan op?volt per draai, risico van randoverbruggingof een bepaald doel voor verlies/ruis?

Laatste gedachte: behandel coatings als onderdeel van het magnetische ontwerp

Het is verleidelijk om coatingklassen te behandelen als aanbestedingspapier. Maar in transformatorkernen, de coating maakt deel uit van het elektromagnetische circuitomdat het bepaalt hoe en waar ongewenste stromen kunnen vloeien. De best presterende CRGO ontwerpen winnen het niet alleen van de staalsoort en kerngeometrie, maar ook van de uitlijning van de kern. hele stapelSnijkwaliteit, coatingsysteem, gloeistappen en QA-meting - zodat de isolatie waarvoor je betaald hebt nog steeds bestaat nadat je proces klaar is.

Als je een gemakkelijke eerste overwinning wilt: standaardiseer hoe je specificeert C-2 vs C-5 over C-2 voor verschillende transformatorfamilies en volt/omwentelingen.
Als je meer wilt winnen: breng de specificaties van de coating op één lijn met hoe je fabriceert en warmte behandelten verifieer met gestandaardiseerde meetmethoden.
Als je de stille overwinning wilt: train inkopers en planners om te vragen "Wat doet de coating nog na mijn proces?"in plaats van "welk label staat er op het certificaat?".

Als je wilt, kun je me vertellen welk type transformator je bouwt (distributie vs. vermogen, gewikkeld vs. gestapeld/geschoren, eventueel spanningsarm gloeien), dan vertaal ik dit in een één pagina selectiegids voor interne coatings die je team kan gebruiken voor RFQ's en inkomende inspecties.
