Porsche Taycan-motor: belangrijkste punten voor ontwerpers

De Taycan-motor is niet langer de meest krachtige motor op de markt. Het is iets wat voor ontwerpers nuttiger is: een zeer snelle, zeer compacte, eerste generatie 800-volt aandrijving die laat zien waar Porsche compromissen heeft gesloten, waar het dat niet heeft gedaan en hoe een echte OEM simulaties, fabrieksgereedschap en garantieadvocaten in één enkel stuk draaiend metaal met elkaar in overeenstemming brengt.

1. Denk in vermogensdichtheid, niet alleen in piekvermogen

Op papier lijkt de achterste motor van de Taycan bijna bescheiden in vergelijking met nieuwere 900-volt hardware. In de onderzoeksliteratuur wordt ongeveer 350 kW genoemd voor ongeveer 47 kg aan actieve onderdelen in de Porsche-unit, ongeveer 7-8 kW/kg. De 900-volt motor van Lucid levert bijna 500 kW uit ongeveer 34 kg, meer dan 14 kW/kg.

Dat verschil heeft niet alleen te maken met slimme magneettrucs. Het weerspiegelt ook de beoogde gebruikssituaties en risicobereidheid. De Taycan had herhaalbare prestaties nodig met de duurzaamheid van een premiummerk, met behulp van een gloednieuwe 800-volt stack en hairpin-stators die nog relatief nieuw waren in de volumeproductie. Porsche ging voor een hoge vermogensdichtheid per liter pakket, niet voor een recordvermogen per kilogram tegen elke prijs. In de officiële documenten wordt benadrukt dat de voor- en achterwielaandrijfmodules een toonaangevend kW-vermogen per liter bereiken dankzij agressieve slotvulling en compacte verpakking.

Voor ontwerpers is de eerste les ongemakkelijk. Vermogensdichtheidscijfers bestaan op minstens drie assen tegelijk: per liter, per kilogram en per minuut aanhoudend vermogen. De Taycan optimaliseert stilletjes de eerste en de derde, en laat de tweede een beetje afwijken. Dat is een geldig patroon wanneer uw klant meer geeft om opeenvolgende ronden dan om opscheppen over de massa van de motor. Als u de Taycan blindelings kopieert terwijl u het specifieke vermogen van Lucid najaagt, krijgt u alleen maar de nadelen van beide.

Dus, voordat je een CAD-model opent, noteer dan welke dichtheid je echt belangrijk vindt. Accepteer vervolgens dat de andere dichtheden de verkeerde kant op zullen gaan. De Taycan laat zien dat dit geen mislukking is, maar gewoon een bewuste keuze.

2. Haarspeldbochten als architecturale keuze, niet als een optie die je kunt aanvinken

De opvallendste ontwerpwijziging in de Taycan-motor is duidelijk: rechthoekige koperen haarspelden in de stator in plaats van ronde draad. Porsche's eigen materiaal vermeldt een koperen vulling die varieert van gemiddeld 40 procent bij conventionele wikkelingen tot iets minder dan 70 procent bij haarspelden, bij hetzelfde statorvolume. Dat is een enorme winst; je ziet niet vaak een verschil van meer dan 20 procentpunten door alleen de geometrie te veranderen.

Maar hairpin is niet 'vrij koppel in ruil voor wat gereedschap'. Openbare artikelen over wikkeltechnologie en academisch werk over hairpin-machines herhalen steeds dezelfde waarschuwing: zodra je zoveel koper in de sleuven stopt, worden AC-verliezen, isolatiestress en verbindingskwaliteit de beperkende factoren in plaats van het gebruik van de sleuven.

De Taycan-stator bevindt zich precies in deze spanningszone. Hoge vulling, zeer goed thermisch contact van vlakke geleiders naar de laminaten, watermantel aan de buitenkant, en dan de ongemakkelijke onderdelen: lasergelaste verbindingen aan elk haarspeldbochtuiteinde, complexe busbar-geometrieën en spanningen van 800 volt die op alles druk uitoefenen. Het officiële verhaal benadrukt de efficiëntie en koelingsvoordelen, maar commentaar bij de demontage verwijst ook naar productiekosten en procescomplexiteit die in toekomstige generaties zullen worden teruggedrongen.

Als u vandaag een wikkelmethode specificeert, stelt de Taycan drie praktische regels voor. Ten eerste: behandel hairpin als een cross-functionele keuze voor elektrische, thermische, proces- en kostenengineering, en niet als een late 'prestatieoptie'. Ten tweede: zet u in voor de industrialisering van de verbinding en de kwaliteitsborging daaromheen, want een haarspeldstator is slechts zo goed als de herhaalbaarheid van de las. Ten derde: ontwerp uw isolatie- en kruipstrategie vanaf het begin voor uw toekomstige spanning, niet alleen voor het huidige modeljaar, want het is geen eenvoudige schaaloefening om een haarspeldmachine van 400 naar 800 volt te brengen.

De Taycan laat zien dat hij met een veiligheidsmarge door de haarspeldbocht komt. Nieuwere motoren uit China en Californië zetten harder in op het verminderen van wisselstroomverlies, gesegmenteerde geleiders en geavanceerdere koeling om een deel van de nadelen te compenseren. Ontwerpers die dit lezen, bevinden zich waarschijnlijk in een ongemakkelijke middenpositie. Dat is precies waar de Taycan zich in 2019 bevond.

3. 800 volt, sleufisolatie en de omvormer vormen één probleem.

De marketinglijn is eenvoudig: 800 volt accu, lagere stroomsterkte, dunnere kabels, sneller opladen. De berekeningen in recente analyses zijn eveneens duidelijk: bij een laadvermogen van ongeveer 250-270 kW DC heeft een 800-volt systeem ongeveer 350-380 A nodig, terwijl een 400-volt accu meer dan 600 A zou verbruiken. Het jouleverlies is evenredig met het kwadraat van de stroom, waardoor de thermische belasting sterk daalt.

Motorontwerpers houden zich echter niet bezig met marketing. Een hogere spanning verschuift de aandacht naar het ontwerp van de isolatie, de vrije afstanden, het beheer van gedeeltelijke ontladingen en EMI. Technische documentatie over hoogspanningswikkelingen wijst erop dat machines van 800 volt en hoger het aantal seriespoelen moeten verhogen en de isolatiestapels moeten herzien; je kunt niet zomaar de DC-link-spanning op dezelfde stator verdubbelen zonder daar ergens voor te betalen.

De oplossing van Porsche brengt alles samen. De rechthoekige geleiders van de haarspeldstator zitten in goed gedefinieerde sleuven met een goede geometrische controle, waardoor het gemakkelijker is om de isolatiedikte en kruipwegen te definiëren. De pulsgestuurde omvormer bevindt zich direct op de aandrijfmodule in een "balkon"-opstelling op de achteras, waardoor de lengte van de wisselstroompaden kort blijft en Porsche de hele motor-omvormerassemblage als één 800-volt isolatieobject kan behandelen. Tegelijkertijd zijn de resolverfeedback en de omvormerregeling zo nauwkeurig afgestemd dat synchrone werking, veldverzwakking en recuperatie zich allemaal acceptabel gedragen over dat spanningsbereik.

Voor ontwerpers is de belangrijkste conclusie dat de elektrische stack als een geheel moet worden ontworpen. De geometrie van de statorsleuven, de vernis, de routing van de busbars, de lay-out van de DC-link en de behuizing van de omvormer moeten in dezelfde ontwerpfase worden meegenomen. De Taycan deed dat bij 800 volt, terwijl de meeste concurrenten nog op 400 volt zaten. Ze betaalden daarvoor met de complexiteit van een vroege generatie, maar ze haalden wel de lat op het gebied van systeemengineering.

Het is erg verleidelijk om het andersom te doen: het motorteam hier, de leverancier van de omvormer daar, de accu ergens anders, en iemand die alles aan het eind in elkaar zet. De Taycan-motor spreekt dat stilletjes tegen, met zijn strak geïntegreerde module en zeer korte driefasige paden.

4. Koeling: streven naar vermogensdichtheid zonder de onderkant van de auto in een loodgieterswerk te veranderen

Demontagewerkzaamheden en onafhankelijke commentaren op de Taycan komen steeds weer terug op één thema: deze auto heeft een zeer complex koelsysteem. Meerdere circuits, extra radiatoren en veel slangen onder de vloer, allemaal ten dienste van de temperatuurregeling van de accu en de motor tijdens langdurig gebruik op vol vermogen.

Aan de motorzijde combineert Porsche de gebruikelijke watermantel rond de stator met oliesproeiers op de haarspeldoverhangen, een methode die nu gangbaar is bij EV-motoren met hoge dichtheid. De olie onttrekt warmte aan de koperen uiteinden en voert deze vervolgens af naar het watergekoelde circuit. In een technologisch overzicht waarin de Taycan als voorbeeld wordt gebruikt, wordt opgemerkt dat veel OEM's nu een extra radiator en pomp toevoegen om dit sproeisysteem te ondersteunen en de temperatuur van de sleuven onder controle te houden.

Vanuit het oogpunt van pure vermogensdichtheid is dat de juiste keuze. Haarspeldstators met een kopervulling van bijna 70 procent hebben een uitstekende warmtegeleiding naar de lamellen, maar de warmste zones bevinden zich aan het uiteinde van de wikkelingen, waar de stroom zich ophoopt en lokale wisselstroomverliezen pieken. Olie op die punten zorgt voor een continu vermogen en herhaalbare prestaties op het circuit in een auto die meer dan twee ton weegt.

Vanuit systeem- en kostenoogpunt is dat nadelig. Meer componenten, meer potentiële lekpunten, meer kalibratiewerk en een grotere complexiteit van het onderhoud. Alternatieve benaderingen, zoals directe geleiding-inkapseling, proberen vergelijkbare thermische prestaties te bereiken met passieve, op hars gebaseerde paden in plaats van actieve oliesproeiers, en claimen aanzienlijke kostenbesparingen per motor.

De Taycan wordt dus een ontwerpcasestudy in 'nu betalen voor koeling, later vereenvoudigen'. Als u nog in de beginfase van uw EV-platform zit, kunt u kiezen voor complexiteit om thermische marge en merkgeloofwaardigheid te waarborgen, met het middellangetermijnplan om die lus te vervangen door meer passieve methoden zodra uw kennis van werkcycli en storingsmodi is gegroeid. Het belangrijkste is dat u eerlijk bent over het feit dat u leert door te investeren in leidingen. Porsche heeft dat duidelijk gedaan.

5. Verpakking: motor, tandwielkast en omvormer als één product

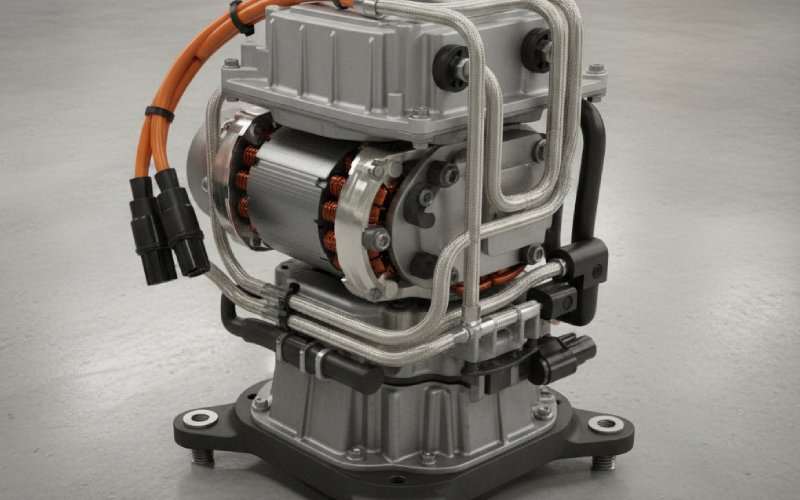

De aandrijfmodules van de Taycan vallen niet alleen op door wat erin zit, maar ook door waar ze zich bevinden. In de technische documentatie van Porsche wordt benadrukt dat de voorasunit een coaxiale opstelling van motor, versnellingsbak en assen heeft om de lengteafmetingen te minimaliseren, terwijl bij de achterasmodule de versnellingsbak met twee versnellingen en de motor parallel aan de as zijn geplaatst, met de omvormer erboven in een 'balkon'-positie.

Het gaat hier niet alleen om het inpassen van een frunk. Door de omvormer in de module te integreren, wordt de bedrading voor hoge stroomsterktes vereenvoudigd, worden fasekabels korter en kunnen ingenieurs NVH, afdichtingen en thermische interfaces op een uniforme manier behandelen. Het betekent ook dat de motor wordt geboren als onderdeel van een groter product: een afgedichte aandrijfeenheid, met specifieke bevestigingspunten, crashbelastingen en akoestische doelstellingen.

Voor ontwerpers die geïsoleerd aan motoren werken, is dit een stille waarschuwing. Uw motor is zelden alleen maar een motor. Het is een mechanisch, koelend en elektrisch knooppunt in een grotere assemblage die als module wordt beoordeeld. Porsche vermeldt expliciet het kW per liter van de hele aandrijfeenheid, niet alleen van de e-machine. Zo zullen interne gatekeepers u vergelijken met hardware van de Taycan-klasse.

De Taycan laat ook zien wat deze integratie kost. De onderhoudsvriendelijkheid is minder; bij een defect aan de motor of versnellingsbak moet mogelijk de hele module worden vervangen. Maar NVH en crashbestendigheid zijn gemakkelijker te beheersen wanneer de belangrijkste onderdelen als één afgestemd pakket van hetzelfde ontwerpteam worden geleverd.

6. Spiekbriefje voor ontwerpers: wat Taycan ons leert, in één tabel

Al het bovenstaande kan worden samengevat in een klein aantal ontwerpaslijnen. De onderstaande tabel is geen volledige specificatielijst, maar een samenvatting van wat de Taycan op elke as doet en wat een ontwerper zou kunnen kopiëren, in twijfel trekken of omdraaien. De tabel combineert officiële informatie van Porsche, onafhankelijke inzichten uit demontages en recent onderzoek waarin de Taycan wordt vergeleken met nieuwere 800-900 volt-platforms.

7. Waar dit ontwerpers op dit moment laat

In 2025 is de Taycan-motor niet langer absoluut toonaangevend. Chinese en Californische motoren halen hogere snelheden, hebben een agressievere koeling en een hoger specifiek vermogen. Toch blijft de Taycan een van de duidelijkste voorbeelden van hoe je onder reële beperkingen en met merkrisico's een volledig nieuw, hoogwaardig aandrijfsysteem op de markt kunt brengen.

Als je alle showroomruis weglaat, blijven er een paar eenvoudige patronen over. Een hoge kopervulling en een 800-volt architectuur leveren prestaties op, maar alleen als je aandacht besteedt aan isolatie en AC-verliezen. Een krachtige koeling levert een continue output op, maar je betaalt daarvoor in loodgieterswerk en kosten totdat je in de volgende cyclus kunt vereenvoudigen. Integratie van motor, versnellingsbak en omvormer levert je een pakket en NVH-kwaliteit op, ten koste van servicetoegang en modulariteit.

De Taycan-motor is een momentopname van een bepaald punt op dat compromisgebied. Het is niet het enige juiste antwoord, en zelfs niet het beste antwoord nu er latere hardware bestaat, maar wel een heel eerlijk antwoord. Als u uw eigen apparaat ontwerpt, kunt u erger doen dan u af te vragen, sectie voor sectie: zouden we hier hetzelfde compromis sluiten, met wat we vandaag weten? En zo niet, zijn we er dan zeker van dat we begrijpen waarom Porsche dat wel deed?
