Laminasi CRGO Annealing: Saat Anda Membutuhkannya

Daftar Isi

1. Apa yang benar-benar diperbaiki oleh anil dalam tumpukan laminasi

Versi yang sangat singkat:

Memotong, meninju, menekuk → regangan plastik di tepi dan sudut → dislokasi, tegangan sisa, tekstur Goss yang terganggu. Hal itu mendorong kehilangan inti dan menurunkan permeabilitas.
Stress-relief annealing (SRA) pada suhu ~700-850 ° C dalam atmosfer terkontrol memungkinkan pemulihan dan rekristalisasi parsial membersihkan kerusakan tersebut, melepaskan energi yang tersimpan dan memulihkan sebagian besar perilaku magnetik asli.
Nilai lembar data gaya ANSI / IEC yang besar dari produsen seperti POSCO dan JFE Steel biasanya dijamin setelah siklus SRA yang telah ditentukan, bukan dalam kondisi “as-cut”.

Jadi, jika Anda membeli laminasi hanya berdasarkan nomor katalog tetapi melewatkan anil, Anda diam-diam menjalankan bahan yang berbeda dari yang Anda pikirkan.

2. Ketika Anda benar-benar membutuhkan anil pada laminasi CRGO

Anda tidak melakukan anil “karena semua orang melakukannya.” Anda melakukan anil karena sesuatu dalam proses Anda telah mendorong baja menjauh dari apa yang dihasilkan oleh pabrik.

Mari kita uraikan berdasarkan situasi.

2.1 Kasus-kasus di mana anil pada dasarnya tidak dapat dinegosiasikan

a) Kelas semi-proses atau “yang disetujui pelanggan”

Beberapa baja listrik dijual dengan harapan bahwa kehilangan inti akhir dan perilaku B-H hanya akan tercapai setelah pelanggan menjalankan siklus pelepas tegangan. JNA JFE / jalur semi-proses serupa dan beberapa produk “N-CORE” / “PNA-CORE” dari produsen termasuk dalam kelompok ini.

Jika lembar data secara eksplisit mengatakan:

“Properti yang ditentukan setelah anil pelepas stres oleh pelanggan”
atau memberikan kondisi uji standar “750-840 ° C, 1-2 jam, atmosfer tidak mengoksidasi”

... maka menjalankan nilai ini tanpa SRA adalah hal yang tidak masuk akal:

Lebih tinggi dari kehilangan inti katalog pada 1,5-1,7 T
Permeabilitas efektif yang lebih rendah
Lebih banyak penyebaran unit ke unit

b) Inti luka dari strip CRGO

Lihat inti luka:

Jari-jari tekukan yang rapat
Regangan plastik terus menerus di sepanjang strip
Penjepitan dan pengikatan selama penggulungan

Tanpa anil, tekanan-tekanan tersebut tidak akan mengendur secara ajaib. Vakum atau anil gas pelindung pada inti CRGO luka adalah standar yang tepat untuk menurunkan kehilangan besi dan arus magnetisasi kembali ke nilai tingkat pabrik.

Jika Anda membeli inti luka tanpa SRA, perlakukan mereka sebagai kelas kerugian yang berbeda dari strip mentah.

c) Pola pelubangan, pelubangan, atau beberapa lubang yang berat

Semakin banyak logam yang Anda pindahkan, semakin banyak Anda melakukan pengerjaan dingin pada bagian tepinya. Daerah potong geser dapat “rusak” secara magnetis hingga beberapa ratus mikron dari garis potong, dengan perubahan struktur mikro yang terlihat dan zona tepi yang lebih keras.

Jika desain laminasi Anda memiliki:

Beberapa lubang untuk penjepitan, kabel, atau sensor
Jendela berlubang panjang
Jari-jari kecil di sekitar transisi kuk/kaki

... maka post-stack anneal biasanya merupakan satu-satunya cara yang realistis untuk mengembalikan permeabilitas yang hilang dan mengurangi titik-titik kehilangan lokal.

2.2 Kasus-kasus di mana anil bersifat opsional tetapi biasanya membuahkan hasil

Anda dapat menjalankan banyak core CRGO yang ditumpuk secara “as-cut” dan masih memenuhi papan nama. Namun, Anda mungkin mengorbankan efisiensi dan margin.

Nomor literatur yang umum untuk baja silikon yang mengalami deformasi sedang menunjukkan:

10-20 % pengurangan total kehilangan inti pada ~1,5 T dan 50/60 Hz setelah anil pelepas tegangan yang sesuai, relatif terhadap sampel yang dipotong dengan regangan tepi.
Peningkatan yang nyata dalam permeabilitas relatif dan pengurangan arus magnetisasi.

Delta semacam itu, pada unit 10+ MVA, tidaklah kecil.

Jadi, anil biasanya masuk akal ketika:

Anda mengejar tingkat efisiensi tinggi atau batas tender utilitas dengan batas kerugian tanpa beban yang ketat.
Ketebalan laminasi sudah rendah (0,23-0,27 mm) dan Anda ingin mengeksploitasi kemampuan material sepenuhnya.
Margin desain Anda pada kerapatan fluks sempit, misalnya Anda berada di dekat 1,7-1,8 T pada nominal.

Memeriksa lembaran baja listrik berlapis

2.3 Kasus-kasus di mana anil adalah ide yang buruk atau membutuhkan perawatan ekstra

Tidak semua hal menyukai perjalanan ke suhu 800 °C.

a) Nilai yang disempurnakan dengan domain / ditulis dengan laser yang tidak dimaksudkan untuk SRA

Grade GOES yang disempurnakan domain (laser scribed) mengandalkan pola regangan mikro pada permukaan untuk membagi domain dan memotong kerugian sebesar ~10-15 % dibandingkan dengan baja yang tidak disempurnakan.

Jebakan klasik: beberapa CRGO yang disempurnakan dengan domain adalah secara eksplisit ditandai “tidak cocok untuk anil pelepas stres”. Jika Anda tetap menganilnya, Anda:

Merilekskan ketegangan yang diakibatkan oleh laser
Menghapus efek penyempurnaan domain
Berakhir dengan lebih tinggi kehilangan inti dibandingkan jika Anda tidak pernah membeli kelas DR yang mahal sejak awal

Jadi: periksa lembar data dengan cermat. Jika tertulis “untuk aplikasi tanpa SRA”, percayalah.

b) Rakitan dengan perlengkapan non-logam yang tidak diperuntukkan bagi suhu tinggi

Apakah ada yang ada di tumpukan inti?

Epoksi, perekat, pita perekat
Spacer organik, bagian polimer yang dicetak 3D
Gasket atau segel bersuhu rendah

Mereka tidak akan bertahan pada suhu 800 °C dalam nitrogen. Jelas, tetapi hal ini terlewatkan dalam skenario perbaikan/pembangunan kembali. Jika tumpukan laminasi sudah terintegrasi ke dalam rakitan yang lebih besar, SRA mungkin tidak dapat digunakan kecuali Anda mendesain ulang konsep mekanisnya.

c) Pelapisan yang tidak dirancang untuk pelapisan ulang

Lapisan isolasi terbagi menjadi tiga ember kasar:

Pabrik anil / anorganik yang stabil dengan SRA (seperti keramik)
Hibrida organik tipis
Jenis pernis organik murni

Hanya kelompok pertama yang nyaman dengan siklus suhu tinggi yang berulang. Lembar data pelapis dari produsen seperti Aperam dan lainnya secara eksplisit menyatakan pelapis mana yang akan mempertahankan insulasi setelah SRA dan mana yang “hanya untuk dipotong.”

Jika insulasi memanggang, retak, atau menyatukan laminasi, Anda dapat kehilangan faktor laminasi dan menimbulkan tekanan mekanis ekstra.

3. Bagaimana anil mengubah sifat laminasi CRGO

Mari kita perlakukan tumpukan laminasi Anda sebagai sebuah ekosistem kecil. Anda mengubah riwayat panas sekali saja; beberapa properti bergeser pada waktu yang sama.

3.1 Sifat-sifat magnetik

Pergeseran kunci yang akan Anda perhatikan dalam data pengujian:

Kehilangan inti (W/kg)
- Regangan tepi, pembengkokan, dan pelubangan meningkatkan komponen histeresis dan kehilangan klasik.
- Pemulihan dan rekristalisasi parsial selama anil mendorong kerugian kembali ke bawah.
- Untuk kualitas CRGO yang umum, siklus SRA yang dipilih dengan baik dapat menyebabkan kerugian yang mendekati nilai uji giling “perawan”, tetapi kerusakan deformasi yang ekstrem mungkin tidak dapat dibalik sepenuhnya.
Permeabilitas / arus magnetisasi
- Sisa tegangan pin dinding domain; Anda melihat kurva magnetisasi yang lebih datar dan arus yang lebih tinggi untuk induksi yang sama.
- Anil membebaskan banyak dinding yang disematkan, memberikan µ yang lebih tinggi dan arus tanpa beban yang lebih rendah pada induksi desain Anda.
Anisotropi dan arah
- Beberapa studi menunjukkan bahwa anil sekitar 800-825 ° C selama 2-4 jam memberikan titik manis: kehilangan yang baik, permeabilitas tinggi, dan anisotropi yang dapat diatur antara arah bergulir dan melintang.
- Suhu yang terlalu rendah: penghilangan stres yang tidak sempurna → Anda menyimpan kerusakan.
- Terlalu tinggi atau terlalu lama: pertumbuhan biji-bijian dan perubahan tekstur mengikis manfaatnya.
Magnetostriksi / kebisingan
- Anil magnetik atau anil di bawah tekanan mekanis dapat mengubah magnetostriksi. Jika dilakukan dengan benar, hal ini dapat memperlancar perilaku getaran; jika dilakukan dengan salah, hal ini dapat merusak sifat magnetik baja.

3.2 Sifat mekanis

Pabrik telah melakukan langkah-langkah rekristalisasi besar. SRA Anda sebagian besar adalah “pembersihan.”

Kekerasan turun sedikit, terutama pada bagian tepi yang sangat tegang.
Daktilitas meningkat, yang dapat mengurangi risiko retak mikro dalam penanganan selanjutnya.
Tegangan sisa mereda, yang juga berarti berkurangnya kecenderungan tumpukan untuk “melompat” atau terdistorsi saat tidak dijepit.

Tak satu pun dari hal ini yang mengubah CRGO menjadi mentega, tetapi hal ini membuat tumpukan laminasi tidak terlalu rapuh dalam pelayanan dan selama perakitan inti akhir.

3.3 Perilaku pelapisan dan dimensi

Stabilitas lapisan
- Banyak pelapis anorganik yang secara khusus memenuhi syarat untuk menjalani siklus SRA pada suhu 750-840 ° C tanpa kehilangan ketahanan insulasi atau pengelupasan.
- Pelapis yang mengandung bahan organik dapat menghitamkan, menyusut, atau mengkarbonisasi sebagian; hal ini mungkin masih dapat diterima untuk insulasi tetapi dapat mengubah gesekan dan kemampuan penumpukan.
Pergeseran dimensi
- Anda akan melihat beberapa relaksasi dimensi jika baja memiliki tegangan sisa yang signifikan.
- Untuk core dengan toleransi yang ketat, biasanya lebih baik dilakukan anil sebelum pemesinan akhir frame, shims, atau antarmuka yang sesuai dengan kebutuhan.

4. Tabel indikatif “sebelum vs sesudah” untuk SRA pada laminasi CRGO

Angka-angka di bawah ini bukanlah spesifikasi. Angka-angka tersebut adalah kisaran tipikal yang terlihat dalam literatur dan praktik ketika Anda mengambil tumpukan CRGO yang telah diproses sepenuhnya, kemudian menjalankan siklus SRA yang baik (sekitar 800 ° C dalam atmosfer non-pengoksidasi selama beberapa jam). Hasil aktual sangat bergantung pada tingkat, deformasi, dan disiplin tungku.

Properti (pada ~1,5-1,7 T, 50/60 Hz)	Sesuai potongan / sesuai luka (indikatif)	Setelah anil penghilang stres (indikatif)	Catatan desain / pembelian
Kehilangan inti, W/kg	1,1-1,3 × nilai katalog	0,95-1,05 × nilai katalog	SRA dapat mengubah angka kerugian “batas” menjadi margin yang aman.
Permeabilitas relatif	0,7-0,9 × katalog µ	0,9-1,1 × katalog µ	µ yang lebih tinggi menurunkan arus magnetisasi dan tembaga.
Arus magnetisasi (tanpa beban)	1,1-1,4 × target	0,9-1,1 × target	Terlihat dalam pengujian pabrik; KPI yang berguna untuk perbandingan pemasok.
Kecenderungan magnetostriksi / kebisingan	Tidak dapat diprediksi; lebih banyak tersebar	Lebih dapat diulang, seringkali sedikit lebih rendah	Konsistensi proses lebih penting daripada jumlah absolut.
Tegangan sisa di dekat tepi	Tinggi; zona tepi yang mengeras	Berkurang secara signifikan	Membantu kestabilan magnetik dan mekanis.
Perilaku pelapisan	Seperti yang diterapkan	Sedikit berubah; anorganik biasanya baik-baik saja	Konfirmasikan pelapisan memenuhi syarat untuk kondisi SRA.

Sekali lagi, perlakukan hal tersebut sebagai sebuah perintah, bukan janji.

5. Parameter proses yang penting bagi pembeli laminasi

Anda mungkin tidak menjalankan tungku sendiri, tetapi pilihan pemasok Anda akan muncul di ruang uji Anda.

5.1 Jendela suhu

Dalam praktiknya, siklus SRA industri untuk GOES hanya duduk-duduk saja:

700-900 °C, sering kali lebih ketat di 800-825 °C, tergantung pada kelas dan lapisan.

Terlalu rendah: pemulihan tidak sempurna. Terlalu tinggi atau terlalu lama: butiran menjadi kasar, masalah pelapisan, atau perubahan tekstur yang tidak diinginkan.

5.2 Waktu pada suhu

Tempat tinggal yang umum adalah 1-4 jam pada suhu puncak.
Beralih dari 0,5 jam ke ~2 jam sering kali membawa penurunan yang nyata dalam kehilangan inti; memperpanjang hingga 4 jam dapat memberikan hasil yang semakin berkurang atau hanya menggeser anisotropi.

Untuk membeli, Anda tidak perlu kurva yang tepat - Anda hanya perlu tahu bahwa resep pemasok Anda bukanlah resep yang bisa dipanggang dalam waktu 20 menit.

5.3 Suasana dan tekanan

Lembar data dan catatan proses berulang kali ditekankan:

Atmosfer netral atau sedikit mengoksidasi (misalnya nitrogen kering, terkadang campuran gas DX tertentu) untuk menghindari kerak yang berat dan untuk mempertahankan lapisan.
Untuk inti luka, anil vakum umum digunakan untuk meningkatkan keseragaman suhu dan melindungi lapisan.

Tanyakan kepada pemasok Anda:

Suasana apa yang Anda gunakan?
Apakah terus dipantau?
Adakah batas oksigen atau titik embun?

5.4 Profil pemanasan dan pendinginan

Core yang besar tidak menyukai guncangan termal.

Jalur landai yang cepat dapat menimbulkan tekanan termal baru, terutama pada inti luka yang tebal dengan penampang melintang yang besar.
Pemanasan dan pendinginan yang terkendali (jalur landai multi-langkah, zona penahan) menghindari keretakan dan distorsi internal.

Jika Anda membeli core power-transformer besar, wajar jika Anda mengharapkan pemasok laminasi Anda memilikinya:

Profil suhu yang tercatat
Batas gradien maksimum (mis. °C/menit) untuk tumpukan besar

6. Desain singkat + daftar periksa pembelian

Jika Anda menentukan tumpukan atau inti laminasi, berikut ini adalah daftar praktis singkat. Anda dapat memperlakukannya hampir seperti jalur pembicaraan dengan pemasok Anda.

Kelas dan kondisi
- Apakah baja sepenuhnya diproses atau setengah diproses / dianil oleh pelanggan?
- Apakah lembar data mengutip kerugian “as-cut” atau “setelah SRA”?
Penyempurnaan domain
- Apakah grade ditulis dengan laser atau disempurnakan secara domain?
- Jika ya, apakah ini kompatibel dengan anil pelepas stres?
Pelapisan
- Jenis dan ketebalan lapisan.
- Konfirmasikan bahwa produk tersebut memenuhi syarat untuk satu siklus SRA penuh pada kondisi target Anda.
Geometri dan pemrosesan
- Metode pemotongan: geser, tinju, laser, waterjet.
- Ada pembengkokan yang berat, banyak lubang, atau jendela yang rumit?
- Laminasi inti luka vs laminasi EI bertumpuk / step-lap.
Resep anil
- Suhu puncak dan waktu diam.
- Atmosfer (jenis gas, ruang hampa udara, batas titik embun).
- Batas laju pemanasan/pendinginan, terutama untuk core yang besar.
Verifikasi
- Apakah rugi-rugi dan arus magnetisasi diukur pada inti setelah SRA produksi yang sebenarnya?
- Rencana pengambilan sampel apa yang digunakan?
- Bisakah Anda mendapatkan laporan pengujian tipikal dengan W/kg dan arus magnetisasi vs katalog?

Ini adalah hal yang memisahkan “inti CRGO” yang memenuhi gambar dengan yang diam-diam menghemat watt dan tembaga setiap jam dalam hidupnya.

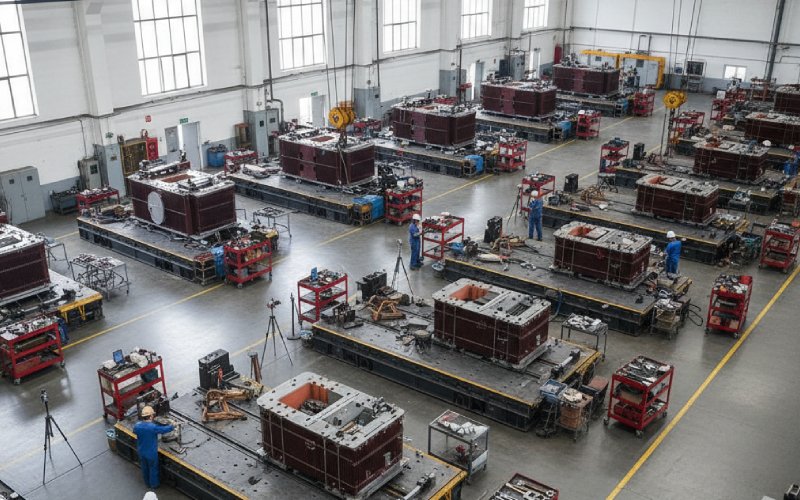

Area perakitan inti transformator dari atas

7. FAQ: Laminasi CRGO anil untuk pembelian dan insinyur

Q1. Apakah cukup untuk menganil laminasi longgar sebelum ditumpuk?

Biasanya tidak ideal.
Tekanan tepi akibat pemotongan sudah diatasi, ya.
Tetapi, penjepitan dan penumpukan juga bisa menimbulkan tekanan dan distorsi kecil.
Banyak produsen menjalankan SRA setelah merakit inti luka atau inti bertumpuk, yang lebih sesuai dengan kondisi di mana inti akan beroperasi.
Jika kapasitas tungku atau perlengkapan membatasi, kompromi yang dapat dilakukan adalah dengan menganil sub-rakitan (tumpukan kaki, kuk) alih-alih lamela individual atau tangki yang dirakit sepenuhnya.

Q2. Apakah anil selalu mengurangi kehilangan inti?

Tidak.
Skenario di mana kerugian mungkin terjadi tidak membaik, atau bahkan dapat memburuk:
Anda menganilir tingkat penyempurnaan domain yang tidak ditentukan untuk SRA → Anda menghapus manfaat penyempurnaan domain.
Tungku melampaui suhu atau waktu, menyebabkan pertumbuhan butiran yang tidak diinginkan atau masalah pelapisan.
Suhu yang tidak seragam pada inti besar menciptakan tekanan internal baru.
Ketika siklus disetel ke tingkat dan geometri, pengurangan kehilangan inti adalah hasil yang normal, tetapi tidak otomatis.

Q3. Apa perbedaan antara mill anneal dan anil pelepas stres?

Kira-kira:
Anil gilingan / anil gilingan akhir Dilakukan oleh produsen baja selama pembuatan strip.
Mengatur tekstur Goss primer dan sifat magnetik dasar kumparan.
Anil penghilang stres (SRA) Dilakukan oleh produsen inti atau trafo setelah pemotongan, pelubangan, dan penumpukan.
Terutama membersihkan kerusakan yang terjadi selama proses fabrikasi Anda.
Pikirkan SRA sebagai pemulihan material sedekat mungkin dengan dasar pabrik, bukan menciptakan grade yang sama sekali baru.

Q4. Dapatkah saya menggunakan siklus anil yang sama untuk semua nilai CRGO?

Anda bisa, tetapi Anda mungkin tidak perlu melakukannya jika target efisiensi sangat ketat.
Kelas dan pelapis CRGO yang berbeda dikarakterisasi dalam kondisi SRA yang berbeda (misalnya 750 ° C × 2 jam vs 840 ° C × 1 jam). Mengadopsi satu siklus generik dapat dilakukan:
Perlakuan yang kurang tepat pada beberapa kelas → meninggalkan tegangan sisa dan kerugian yang lebih tinggi.
Perlakukan yang berlebihan terhadap orang lain → pengasaran butiran yang tidak perlu atau tekanan pelapisan.
Praktik yang baik adalah:
Mulailah dari jendela SRA yang direkomendasikan pabrik untuk kelas tersebut.
Validasi pada geometri inti Anda sendiri (ukur W/kg dan arus magnetisasi setelah SRA).

Q5. Apakah anil mempengaruhi faktor laminasi atau tinggi susun?

Secara tidak langsung.
Jika pelapis melunak atau lengket, laminasi dapat dikemas lebih rapat → faktor laminasi sedikit lebih tinggi, kandungan udara lebih rendah.
Jika kerak atau oksidasi menumpuk, hal yang sebaliknya dapat terjadi.
SRA yang dikontrol dengan baik dalam suasana netral atau sedikit oksidasi dirancang untuk menjaga faktor laminasi sesuai dengan ekspektasi katalog sekaligus menjaga ketahanan isolasi.
Untuk desain dengan toleransi yang ketat, ada baiknya memeriksa tinggi tumpukan sebelum dan sesudah proses anil pada lot sampel.

Q6. Apakah saya perlu mengkhawatirkan efeknya terhadap kekuatan mekanis?

Untuk Laminasi CRGO dalam inti transformator, SRA biasanya mengurangi sedikit kekerasan dan meningkatkan keuletan. Hal ini biasanya menguntungkan: tepi yang tidak terlalu rapuh, risiko retak lebih kecil.
Anda tidak melihat pelemahan struktural seperti yang mungkin terjadi pada beberapa paduan struktural. Tumpukan laminasi masih didukung secara mekanis oleh rangka, penjepitan, dan struktur di sekitarnya.

Q7. Bagaimana cara menentukan spesifikasi anil dalam dokumen pembelian tanpa menulis manual proses?

Cara yang sederhana adalah dengan menggabungkan kinerja dan kondisi referensi:
“Tumpukan laminasi CRGO harus dianil dengan pelepas tegangan. Kehilangan inti pada 1,7 T, 50 Hz dan arus magnetisasi tidak boleh melebihi X W/kg dan Y A, diukur pada inti yang telah dirakit sepenuhnya setelah anil.”
“Kondisi anil penghilang stres harus berada dalam rentang yang direkomendasikan oleh pemasok kelas (misalnya 750-840 ° C, 1-4 jam, atmosfer non-oksidasi).”
Hal ini menjaga kontrol pada kinerja magnetik sekaligus memberikan ruang bagi pemasok laminasi Anda untuk mengoptimalkan jadwal tungku mereka sendiri.
