Inti Farad: menguraikan frasa yang membingungkan-dan bagaimana kapasitor dan inti magnetik benar-benar bekerja bersama

Jika Anda pernah melihat "inti farad" dan bertanya-tanya apa artinya, Anda tidak sendirian. Frasa ini menggabungkan dua ide yang berbeda dari elektronika daya:

• Farad → unit yang mengukur kemampuan kapasitor untuk menyimpan muatan listrik.
• Inti → inti magnetik (sering kali ferit) yang digunakan di dalam induktor dan transformator.

Memahami bagaimana farad (kapasitor) dan inti (magnet) bekerja sama adalah pembuka kunci yang sesungguhnya-apakah Anda sedang menyetel perlengkapan audio, membuat konverter DC/DC, atau memeras daya tahan baterai yang kecil. Di bawah ini, kami menguraikan terminologi, membumikannya dalam referensi yang solid, kemudian melampaui dasar-dasarnya dengan catatan desain praktis yang dapat Anda gunakan saat ini.

• Apa yang akan Anda pelajari
  • Apa yang farad benar-benar mengukur-dan mengapa superkapasitor berbeda dari kapasitor "normal".
  • Apa yang inti ferit adalah-dan mengapa para desainer terobsesi dengan permeabilitas dan kehilangan inti.
  • Bagaimana caps + core membentuk jantung detak catu daya, rig audio, robotika, dan subsistem EV.
  • Cara memilih suku cadang (dengan aturan praktis), menghindari jebakan umum, dan alasan tentang masa pakai dan keamanan.

Pertama, disambiguasi cepat

Ketika seseorang berkata "inti farad," mereka biasanya berarti baik(1) kapasitor bernilai besar (diukur dalam farad), atau (2) a inti ferit digunakan dalam induktor/transformator. Keduanya merupakan bagian yang saling melengkapi dari jalur daya yang sama, tetapi keduanya bukanlah hal yang sama. Pikirkan kapasitor sebagai penyangga energi dan inti magnetik sebagai antar-jemput energi.

• Definisi saku
  • Kapasitansi (Farad): Berapa banyak muatan yang dapat disimpan oleh kapasitor per volt. Lebih besar F → lebih banyak energi yang tersimpan (E = ½ C V²).
  • Superkapasitor: Kapasitor dengan skala farad nilai (misalnya, 100 F, 500 F), ESR yang sangat rendah, pengisian/pengosongan yang cepat, biasanya ~2,5-2,7 V per sel.
  • Inti ferit: Inti magnet berbahan dasar keramik berbasis oksida besi dengan permeabilitas tinggi dan konduktivitas listrik rendah yang mengurangi arus pusar, ideal untuk trafo/induktor.

Bagaimana mereka cocok dalam cerita kekuatan yang sama

Dalam konverter dolar, sebuah induktor luka pada ferit inti mengangkut energi antara input dan output, sementara kapasitor (diukur dalam farad) menghaluskan riak dan bertindak sebagai reservoir. "Tumpukan inti farad" adalah yang memberi Anda rel yang bersih dan stabil dari sumber yang bising atau terputus-putus.

• Di mana Anda akan bertemu dengan duo ini
  • Regulator titik beban: CPU, GPU, FPGA membutuhkan rel yang kokoh dengan transien yang cepat.
  • Kekuatan audiotutup massal untuk energi frekuensi rendah + choke/transformator untuk menyaring/mengisolasi.
  • Robotika & IoT: superkapasitor menyerap lonjakan motor; induktor menjinakkan EMI dan membentuk arus.
  • Energi terbarukan & penyimpanan: supercaps penyangga variabilitas PV/angin; magnet pada tahap DC/DC dan isolasi.

Kapasitor dalam farad: apa yang realistis (dan mengapa itu penting)

Modern superkapasitor umumnya dinilai sekitar 2,5-2,7 V per seldengan ESR yang sangat rendah untuk semburan cepat. Contoh bagian meliputi 100 F pada 2,7 V dan 630 F pada 2,5 V perangkat yang bagus untuk penyangga energi jangka pendek, pencukuran puncak, atau perlindungan brownout, tetapi tidak padat energi seperti baterai. Keunggulannya: detik hingga menit, bukan jam.

• Catatan desain supercap yang dapat Anda terapkan
  • Penumpukan tegangan: kebutuhan sel seri menyeimbangkan (aktif atau pasif) untuk menjaga tegangan sel tetap aman.
  • Derating: jaga tegangan operasi ~10-15% di bawah nilai maksimum untuk masa pakai dan keandalan.
  • ESR penting: ESR yang lebih rendah → operasi yang lebih dingin dan arus puncak yang lebih tinggi. Periksa lembar data, bukan hanya kapasitansi.
  • Seumur hidup & suhu: banyak yang memiliki rating ~1.000 jam pada suhu 65 °C-pendinginan dan penurunan suhu secara dramatis memperpanjang usia pakai.

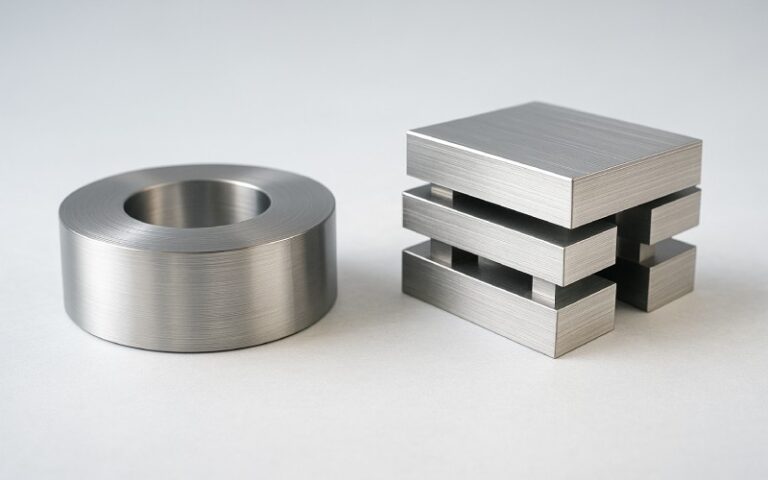

Inti magnetik (ferit): membentuk arus, kebisingan yang mengganggu

A inti ferit memberikan permeabilitas magnetik tinggi dengan konduktivitas rendah, yang memotong arus eddy dan menjaga kerugian tetap rendah pada frekuensi switching. Pilihan material (dan geometri) menentukan kerapatan fluks saturasi, kehilangan inti, dan perilaku EMI. Vendor seperti TDK menerbitkan keluarga yang dioptimalkan untuk aplikasi daya vs. sinyal, menjadikan pemilihan material sebagai keputusan desain tingkat pertama.

• Memilih inti dengan cara yang pragmatis
  • Frekuensi terlebih dahulu: pilih bahan yang dioptimalkan untuk frekuensi pengalihan Anda (misalnya, 100-500 kHz).
  • Ayunan fluks: ukuran inti sehingga arus riak puncak Anda tidak mendorong Anda ke titik jenuh.
  • Anggaran kerugian: menyeimbangkan kehilangan tembaga vs. inti; inti kecil menjadi panas jika ukurannya kurang.
  • Realitas EMI: common-mode choke dan manik-manik berbasis ferit karena menargetkan noise frekuensi tinggi dengan kehilangan DC minimal.

Berdampingan: apa yang dibawa oleh "farad" dan "core"

Gunakan ini untuk menjelaskan pilihan Anda kepada rekan kerja, atau memeriksa kewarasan BOM Anda.

• Pola pikir kalkulator cepat
  • Energi yang dibutuhkan? (E = \tfrac12 C V^2). Selesaikan untuk C pada tegangan minimum Anda; jangan lupa terkulai.
  • Target riak? Pilih L untuk riak arus, kemudian atur kembali ukuran inti/bahan untuk menghindari kejenuhan & kerugian.
  • Panas terlebih dahulu: jika tidak dapat melepaskan panas, maka tidak akan memenuhi spesifikasi di lapangan.

Suku cadang dunia nyata: apa yang dikatakan pasar kepada kita

Menelusuri daftar saat ini menunjukkan ratusan-farad superkapasitor pada tegangan rendah (misalnya, komponen bergaya kaleng 630 F / 2,5 V) dan 2,7 V / 100 F dengan ESR eksplisit dan spesifikasi masa pakai. Di sisi magnet, para vendor menekankan pemilihan bahan (kehilangan inti vs frekuensi) sama seperti geometri, menggarisbawahi bahwa "inti adalah bagiannya." Ini adalah kendala yang membentuk setiap desain daya yang serius.

• Jebakan yang membakar proyek
  • Mengobati kapasitansi sebagai satu-satunya kenop; ESR dan arus riak membatasi papan bunuh secara diam-diam.
  • Mengabaikan menyeimbangkan pada supercaps seri → satu sel mengalami overvoltage dan mati lebih awal.
  • Memilih ferit berdasarkan bentuknya saja; bahan adalah parameter yang harus diputuskan.
  • Pengujian hanya pada suhu ruangan; kotak panas mengatakan yang sebenarnya.

Catatan tentang nama-nama yang mungkin Anda temui

Anda juga dapat melihat "inti ferit" pada kabel (manik-manik snap-on) untuk menyumbat derau frekuensi tinggi, dan bahkan "Farad" digunakan sebagai merek atau nama token online (misalnya, FRD). Ini tidak terkait dengan fisika yang telah kami bahas di sini-jangan biarkan SEO membingungkan keputusan desain Anda.

• Jika Anda menentukan spesifikasi hari ini, mulailah di sini
  • Tentukan sementara (ΔI/Δt) dan riak target; memilih L terlebih dahulu, lalu inti.
  • Ukuran massal dan keluaran kapasitansi untuk energi dan riak, lalu lakukan iterasi ESR/ESL.
  • Periksa kerugian & termal dengan frekuensi pengalihan dan siklus kerja Anda yang sebenarnya.
  • Memvalidasi EMI lebih awal dengan harness/kabel yang sebenarnya (ferrit sesuai kebutuhan).

Intinya

Tidak ada satu hal pun yang disebut "inti farad." Ada farad (kapasitor) dan inti (magnet) - dan elektronik modern menuntut Anda untuk mendapatkan keduanya benar. Perlakukan mereka sebagai pasangan: penyangga tutup, bentuk inti. Jika Anda mengukur, menurunkan, dan mengaturnya secara termal bersama-sama, rel daya Anda akan lebih tenang, EMI Anda akan lebih ramah, dan produk Anda akan terasa... mudah.
