DCモーターアーマチュア巻き戻し完全ガイド

DCモーターが動かない？それを捨てて新しいものを手に入れる前に、もう一つの選択肢があります。アーマチュアの巻き直しで直せます。この作業でかなりの金額を節約できます。あなたの古いモーターを再び動かすことができます。このガイドでは、DCモーターのアーマチュアを巻き戻す方法をすべて紹介します。各ステップを簡単な言葉で説明します。どのような工具が必要なのか、どのような情報が必要なのか、どのようにすれば巻き戻し作業ができるのかがわかります。この記事を読めば、難しい仕事も簡単に感じられるでしょう。

アーマチュアとは何か、なぜ巻き戻しが必要なのか？

アーマチュアはDCモーター内で回転する部分です。電動機にとって非常に重要な部分です。アーマチュアには、銅線のループがたくさん巻かれています。この電線のループを巻線またはコイルと呼びます。電力がこの巻線を通ると、磁石のような力が発生します。この力がモーター内部の他の磁石を押すのです。この力が電機子を回転させるのです。この回転がモーターにパワーを与えます。アーマチュアは多くの電動工具や小型DCモーターで見ることができます。

たくさん使っていると、この巻線が悪くなることがあります。モーターが非常に熱くなり、ワイヤーのプラスチックカバーが溶けることがあります。ショートすることもある。また、モーターが非常に古くなり、巻線が切れることもあります。巻線が切れるとモーターは動かなくなります。アーマチュアの巻き直しが必要なのはこの時です。アーマチュアの巻き直しは、古くて切れた巻線を取り除いて、真新しい巻線を入れる作業です。この種の電気修理は、古いモーターを新品のように走らせることができます。モーター修理サービスの通常の仕事です。

私のモーターにアーマチュア巻き戻しは良い考えか？

モーターの巻き直しを選択するということは、いくつかのことを考える必要があるということだ。まず、いくらかかるかを考える。新しいモーターを買うと、かなりのお金がかかります。巻き戻しの方がずっと安いことが多い。これは、大きなモーターや特殊なモーターにも当てはまります。アーマチュアの巻き直しサービスでは、その仕事の価格を教えてくれます。次に、モーターそのものについて考えてみましょう。非常に古いモーターや、見つけるのが難しいモーターであれば、巻き戻ししかできないかもしれません。巻き戻しをすることで、モーターのオリジナルの部品を残すことができます。

しかし、アーマチュアの巻き直しが常に正しいとは限りません。非常に小さいモーターや安いモーターでは、修理代が新品を買う値段より高くつくこともあります。また、巻き戻しは正しい方法で行わなければなりません。下手な巻き直しは長持ちしません。初めて自分で巻き直しをする場合は、細心の注意が必要です。良い巻き戻し作業をすれば、信頼できるモーターを手に入れることができ、さらに何年も使えるようになります。お金と道具を節約するにはとても良い方法です。

アーマチュア巻き戻しに必要な工具と情報は？

アーマチュア巻き戻しを始めるには、正しい道具と情報が必要です。すべてのものを準備すれば、作業はずっと簡単になります。道具があれば、アーマチュアを分解し、元に戻すことができます。新しい巻線が古い巻線と同じであることを確認するために、情報はとても重要です。もし新しい巻線が同じでなければ、モーターは正しく動作しません。スピードもパワーも狂ってしまいます。

ワイヤーを1本でも外す前に、情報を得なければならない。これが修理の最大のステップだ。最初の巻線に関する小さなことをすべて書き留めなければならない。つまり、ワイヤーのサイズ、各コイルの巻き数、コイルと整流子の接続方法などだ。写真を撮ることも大きな助けになる。下の表は、必要な工具と必要な情報のリストです。

入手すべき重要な情報

• アーマチュアのスロットの数。
• 整流子には何本のバーがあるか。
• コイルワイヤーがコミュテーターバーにどのように接続されているか。(これをリードスイングと呼ぶ）。
• 銅線の太さ。
• 各コイルに巻かれるワイヤーの回数。
• 巻線の進み方（右か左か）。

アーマチュアを新しい巻線に対応させるには？

全ての情報が揃ったら、アーマチュアを準備します。これは古くて壊れた巻線を取り除くことを意味します。これ以上傷を増やさないように、とても慎重に行わなければなりません。電機子や整流子に新しい傷や跡があると、後で問題になることがあります。まず最初にすべきことは、古いコイル線が整流子に接続されている箇所を注意深く切断することです。どのワイヤーがどのバーに接続されているかを書き留めてください。

次に、古い巻線をアーマチュアのスロットから引き抜かなければなりません。これは難しいかもしれません。古い巻線は古いワニスで固着していることがあります。古いワニスを柔らかくするためにアーマチュアを少し温める必要があるかもしれません。それから、ノミやフックのような小さな道具を使って各スロットからワイヤーを引き抜きます。すべてのスロットをきれいにしなければなりません。そこに古いワイヤーや古い絶縁体を残してはいけません。きれいなアーマチュアは新しいスタートの準備ができています。すべてのスロットがクリアで滑らかであることを確認してください。

巻戻し作業における整流子の役割とは？

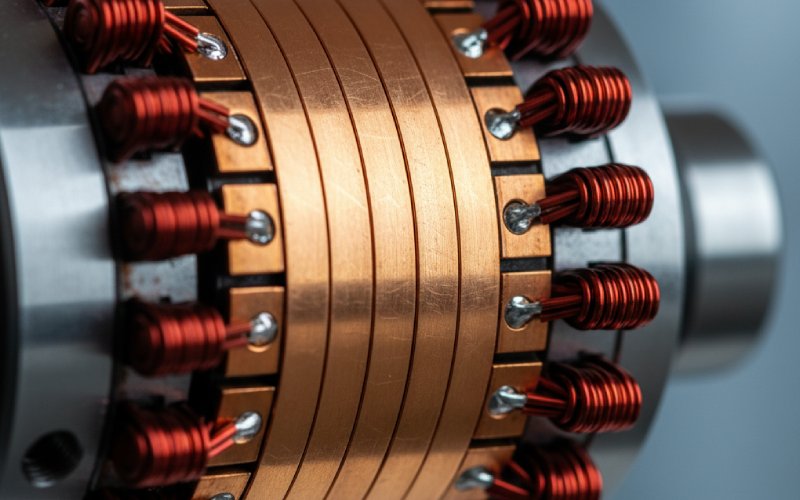

整流子はDCモーターの電機子で本当に大きな部分です。それは電機子の一端にある銅の棒でできた円のように見えます。それぞれの棒は他の棒と接触していません。整流子の仕事は、電機子が回転している間に巻線に流れる電力の流れを変えることです。この変化によってモーターは同じ方向に回転し続けるのです。整流子がなければ直流モーターは全く機能しない。

アーマチュアの巻き直しをするとき、整流子をよく見る必要があります。損傷がないかチェックする必要があります。焦げて見えるバーがないか、締まっていないバーがないか、出っ張っているバーがないか。また、バーとバーの間の隙間も見てください。これらの隙間はきれいでなければならない。整流子の状態が悪そうなら、修理が必要かもしれないし、新しいものが必要かもしれない。新しいコイルを巻いた後、そのワイヤーを整流子バーに正しい方法で接続しなければならない。コミュテーターにうまく接続することが、良いモーター修理に必要なことなのだ。

新しいコイルを正しい方法でアーマチュアに取り付けるには？

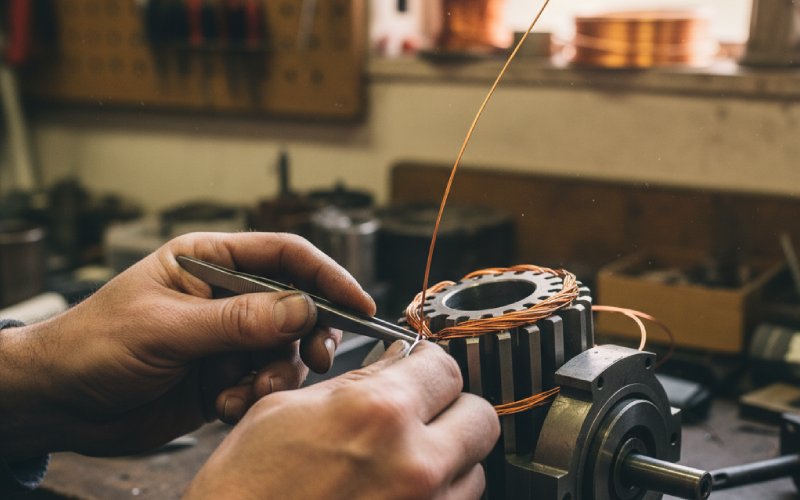

新しいコイルを巻くことは、アーマチュアの巻き直し作業の最大の部分です。このステップでは、時間をかけなければなりません。あなたは以前に得た情報を使用します。新しい銅線は、古い線と同じサイズで差のないものを入手する必要があります。また、アーマチュアのスロットの中に入れる絶縁紙も必要です。この紙は新しい巻線を安全に保ち、金属部分に触れるのを止めます。

絶縁紙を正しいスロットに入れることから始めるといい。それから、新しいコイルを巻き始める。すべてのコイルに適切な回数のワイヤーを巻かなければならない。1回1回の巻き数を注意深く数えてください。ワイヤーの締め具合も重要だ。あまり緩くてもいけないし、きつくてもいけない。全体が同じ巻線であることは、良い電機子を持ち、良く動くモーターを持つ大きな部分です。コイルは一度に一つずつ作ります。古い巻線がそうであったように、それを電機子のスロットに入れます。巻線がきれいに見えるように時間をかけてください。

新しいコイルをどのように整流子に接続するか？

新しい巻線がすべて終わったら、次はコイルワイヤーを整流子に接続する。この接続は、モーターが動くためにとてもとても重要だ。どのコイルにも、巻き始めと巻き終わりのワイヤーがある。これらのワイヤーを正しい整流子バーに接続しなければならない。これが、始動時にフックアップ情報をメモした理由です。間違ったバーに接続すると、モーターの電気的タイミングが狂ってしまいます。

接続するには、まず各ワイヤーの一番端のプラスチックカバーを外さなければならない。それから、右の整流子バーの小さなスロットにワイヤーを入れる。ワイヤーが動かないようにする。多くの場合、これはハンダ付けによって行われる。はんだ付けをすることで、信頼できる強力な電気的接続ができます。はんだがきれいであることを確認しなければならない。2本の整流子バーの間を横切ることはできません。ショートしてしまうからだ。すべての接続が終わったら、もう一度見て、すべてが完璧であることを確認する。このような丁寧な作業こそが、良い巻き直しサービスなのである。

新しいアーマチュア巻線の仕上げと保護は？

新しい巻線があるべき位置にあり、整流子に接続されれば、アーマチュアはほぼ完成です。最後にすることは、新しい巻線を押さえて安全に保つことです。まず、巻線にバンドを巻いて静止させる必要があるかもしれません。これは高速モーターでは普通のことです。バンドはアーマチュアが高速回転したときにコイル線が飛び出さないようにするものです。

最後の最大のステップは、巻線全体を絶縁することです。これはワニスと呼ばれる特別な液体を塗ることで行います。アーマチュアはワニスの中に入れられ、ワニスは新しい巻線のあらゆる部分に入り込みます。それからアーマチュアをオーブンに入れて焼きます。熱でワニスは硬くなります。このワニスには2つの働きがあります。すべてのワイヤーを保持し、ブレないようにする。また、電気絶縁の層をもう1層増やし、巻線を水や汚れから守ります。この最後のコーティングが、巻き戻しを長持ちする丈夫な修理にするのです。

巻き戻したアーマチュアの最後のテストステップとは？

テストする前に巻き戻したアーマチュアをモーターに入れるべきではありません。最後のテストは、修理がうまくいったかどうかを確認する方法です。もし問題があれば、今すぐ直す方がずっと簡単です。モーター全体を元に戻した後の方がずっと難しいのです。最初のテストは、ただ見てみることです。緩んでいるワイヤーがないか、整流子のハンダ付け不良箇所がないか。すべてが良好で締まっていることを確認してください。

次に、電気的なテストをしなければならない。これには "グラウラー "と呼ばれる特殊な工具を使います。グロウラーは電機子巻線のショートをチェックすることができます。また、オープン回路もチェックできます。オープン回路は、ワイヤーが断線しているか、接続されていないことを意味します。また、マルチメーターと呼ばれるツールを使って、アースへのショートをチェックする必要があります。このテストでは、巻線の一部がアーマチュアの金属部分に触れていないことを確認します。これらのテストの結果、アーマチュアが正常であれば、アーマチュアの巻き直し作業が正しい方法で行われたと安心できます。これでモーターは全力を発揮するはずです。

地元のモーター巻き戻しショップはいつ探すべきか？

自分でアーマチュアの巻き直しをするのは、気分が良くなる仕事かもしれません。しかし、すべての人に向いているわけではありません。特別な道具が必要だし、時間をかけてやらなければならないし、小さなことにも目を向けなければならない。細かい電気工事をするのが苦手な人や、テストに適した道具を持っていない人は、専門家を探した方がいいかもしれない。地元のモーター巻き直し専門店なら、ノウハウも道具も揃っている。

モーターが高価なものであったり、あなたの仕事にとって非常に重要なものであったりする場合は、地元のショップを探すべきです。専門家によるサービスでは、通常、巻き戻し作業の品質を保証してくれます。これは、あなたが心配する必要がないように役立ちます。また、良いショップは、あなたが気づかなかったモーターの他の問題も見つけることができます。電機子だけでなく、モーター全体を整備してくれます。大きなモーター、理解しにくいモーター、非常に重要なモーターは、巻き戻しの専門店に依頼するのが最善で安全な場合が多いのです。彼らは非常に良い修理をして、あなたのマシンを素早く再び使えるようにしてくれます。

覚えておくべき重要なこと

• 巻き戻せ、新品を買うな： アーマチュアの巻き直しは、壊れたDCモーターを節約する良い方法です。
• 情報は大きな問題だ： 作業を始める前に、古い巻線に関するすべての情報を書き留めておきます。つまり、ワイヤーのサイズ、巻き数、整流子への取り付け方法などです。
• 丁寧に仕事をする： この作業には注意が必要です。古いコイルを取り出すとき、電機子や整流子を傷つけないように。
• 正しい巻き方 新しい巻線は古い巻線と同じでなければなりません。それぞれのコイルに適したワイヤー、絶縁体、巻き数を使用する。
• 自分の仕事をチェックする モーターを組み立てる前に、巻き戻したアーマチュアの電気テストを必ず行ってください。そうすることで良い修理ができるのです。
• 助けを求める時期を知る： 価値のあるモーターや複雑なモーター、あるいは工具をお持ちでない場合は、モーター巻き戻しの専門店が最適です。
