モーター用ラミネーションのファインブランキング：コストに見合うか？

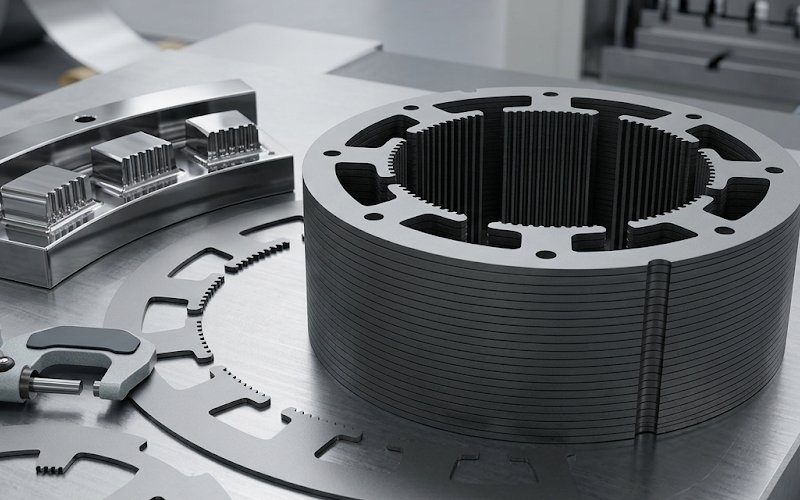

モーターラミネーションスタック 通常、1枚のシートが悪いからといって失敗することはない。小さなエッジの欠陥が何層にもわたって繰り返され、スタックが印刷時のイメージと異なる挙動を示すようになるからです。1枚のラミネーションでは些細に見えるバリが、コーティングに傷をつけたり、スタックを歪ませたり、場合によっては隣接するシート間に導電性接触を生じさせたりすることがある。モーター・ラミネーション用のファイン・ブランキングは、まさにそのような理由で魅力的です。通常のブランキングよりも破断やバリの発生が少なく、よりきれいで四角いエッジが得られるように作られています。問題は単純だ。エッジがきれいであればあるほど、コストは高くなる。.

現実的な答えが先だ。. バリによるスクラップ、バリ取り、絶縁体の損傷、スタックの不安定さなどですでにコストがかかっている場合、ファインブランキングは通常、コストに見合うだけの価値がある。. 現在のスタンピング・ラインがすでにバリの高さを制御し、コーティングを維持し、手直しなしでスタック形状を保持している場合、そのプレミアムは回収できないことが多い。ファインブランキングが失敗するからではありません。ファインブランキングが解決する問題は、もはや十分な大きさではないからです。この判断は、エッジの品質、層間欠陥のリスク、バリ取りのコスト、電気鋼の切断エッジの損傷について発表された研究から導き出されたものです。.

ラミネーション・スタックでバリが重要な理由

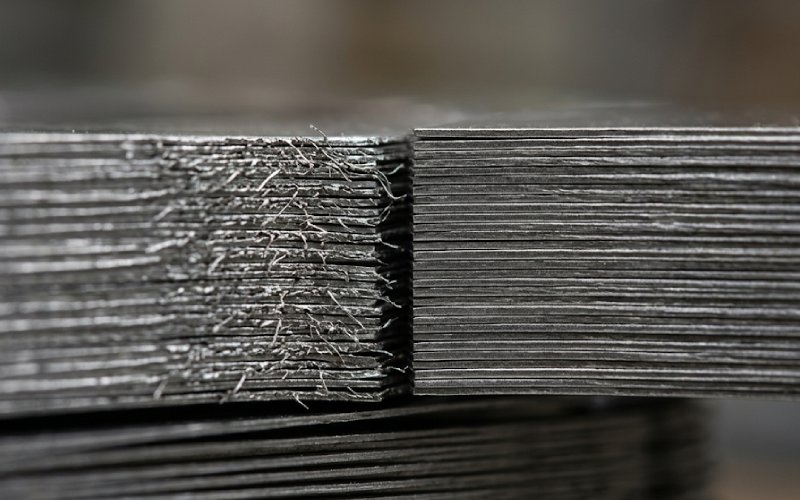

電気鋼板のバリは、単なる外観上の問題ではありません。積層やプレスの際、エッジが盛り上がると、隣接する積層間の絶縁が損なわれ、ランダムな金属接触点が生じる可能性がある。そうなると、層間電流経路が形成され、局所的な損失と熱が発生します。大きなスタックでは、表面仕上げの問題ではなく、性能の問題になる可能性があります。.

形状の問題もある。バリやエッジの破断は、ラミネーションが互いに対してどのように収まるかに影響します。それはスタックの高さ、局所的な平坦度、歯の定義、スロットの一貫性に影響する。その影響は小さいこともあります。時には、それが原因で1つの製造がスムーズに進み、次の製造では選別やプレスの調整、手直しが必要になることもあります。.

公表されている電気鋼板のデータは、バリの限界の有用な参考範囲を示している。 0.03 mm シート厚さ 0.35～0.54 mm, 0.04 mm にとって 0.65 mmそして 0.06 mm にとって 1.00 mm. .これらは、すべてのモーターに対する普遍的な受け入れルールではありません。しかし、バリの許容誤差は、一般的な目標値ではなく、厚みや用途によって異なるということを再認識させられます。.

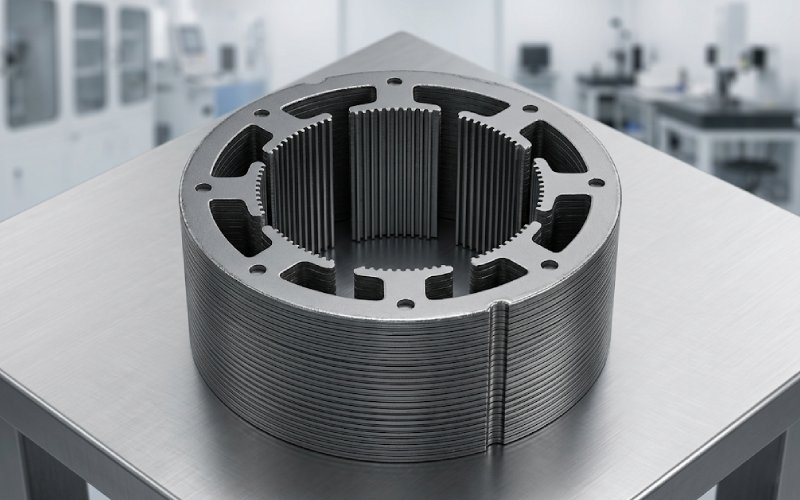

ファインブランキング

ファインブランキングは、剥離時の応力状態を変化させることで切り口を変える。このプロセスでは、非常に小さなダイクリアランスと強力なブランク保持、Vリング、カウンタープレッシャーを使用します。その結果、通常のブランキングに比べ、クリーンカット領域が大幅に拡大し、エッジの破断が減少し、エッジの直角度が向上し、バリが非常に少なくなります。多くの場合、二次的なエッジ仕上げも減少または除去されます。.

だからといって安くはない。ファインブランキングには、特殊な金型、厳密な工程管理、標準的なスタンピングラインよりも厳しいプレスのセットアップが必要です。だから、比較すべきは ヒット単価 それ自体で。便利な比較は 許容ラミネーション・スタックあたりの総コスト. .当たり前のように聞こえる。いずれにせよ、しばしば省略される。.

本当のコスト問題

正しい質問は、“ファインブランキングは高価か？”ではない。だ。.

正しい質問は、“エッジがきれいになることで消えるコストは何か ”ということだ。”

通常は7つの数字に絞られる：

バリの制御とバリ取りに関する広範な製造研究は、バリ取りとクリーニングが製造費用の相当な割合を吸収する可能性があると報告しており、中程度の複雑さの部品では、バリ取りとクリーニングが製造費用の相当な割合を吸収する可能性があると報告している。 15%〜20% の範囲にあり、場合によってはそれ以上の数字も報告されている。ラミネート加工されたスタックがすべてそこに入るわけではない。多くはそうではない。カッティング・ストローク自体にコストがかかっても、バリを防ぐ工程は全体として安くなる可能性があるということだ。.

シンプルなROIフレームワーク

プロセスを切り替える前にこれを使う：

年間ファインブランキング保険料 ＝年率換算したツーリング・プレミアム

• 追加プレス費用
• メンテナンスとセットアップ費用の追加

クリーンなエッジによる年間節約額 = デバリング・コストを削除

• スクラップ削減
• リワーク削減
• 断熱不良コスト回避
• クオリティ・エスケープ・コスト回避

投資回収期間 = 年間ファインブランキング保険料 ÷ 年間節約額

この公式はわざと地味にしている。社内のファーストパスにはこれで十分です。それでも結果が近ければ、実際のバリの高さ、コーティングの損傷、スクラップのデータで試行するのが正しい方法です。.

実例：保険料が戻ってきた場合

以下の数字は例示である。業界の平均値ではありません。各自で置き換えてください。.

その場合、ファインブランキングは最初の1年で元が取れる。劇的にではない。しかし、十分に明らかだ。.

ここで状況を反転させる。バリ取りはすでに最小限に抑えられており、スクラップも少なく、現在のラインはバリをスペック内に抑えているとする。そうすると、同じ$8万5,000ドルの保険料に対して、節約できるのは年間$3万から$4万ドルになるかもしれない。そのバージョンはうまくいかない。同じプロセス。工場の計算が違う。.

ファインブランキングが通常意味を持つ場合

ファインブランキングは、ラミネーションスタックがエッジの欠陥に敏感で、生産量が十分多く、金型費用を多くの部品に分散できる場合に理にかなっている傾向があります。薄い電気鋼、狭い歯、狭いスロット形状、コーティングの損傷やバリによる選別がすでに日常生産で現れているスタックは、通常の兆候です。このような場合、単にエッジをきれいにするだけではありません。積み重ねの安定性、二次仕上げの削減、小さな欠陥が大きなコストに転化する可能性の低減を買っているのです。.

また、現在のラインが余分な労力でバリの問題を解決している場合にも意味がある。手作業によるバリ取り。検査の追加。再スタッキング。選別。これらは、ダメージがすでにそこにある後に部品を保護する高価な方法である。一旦、生産量が本格化すれば、プロセスサイドでの予防の方が安価になることが多い。.

通常はそうでない場合

ファインブランキングは通常 違う 通常のスタンピングがすでにバリの高さ、スタックビルド、コーティングの完全性を十分に制御しており、下流の補正が小さい場合は、意味があります。同じことが、少量生産プログラム、形状が変化する部品、または主な損失メカニズムがバリではないプロジェクトにも当てはまります。本当の問題が、スタック溶接、プレス、ハンドリングダメージ、一貫性のないアセンブリにある場合、プレミアム切断工程は、整然とはしているが、部分的な修正になる可能性がある。.

みんなが見逃している部分だ。きれいなエッジは価値がある。それは魔法ではない。.

バリの減少は物語の一部に過ぎない

電気鋼の切断はバリの高さ以上に変化する。パンチングに関する公表された研究は、切断エッジ付近の材料が塑性変形と残留応力による磁気劣化を受ける可能性があることを示しています。ファインブランキングは、剪断されたエッジを改善し、通常、破壊に関連する損傷を軽減しますが、すべてのカットエッジの影響を消すことはできません。したがって、バリがすでに抑制されているにもかかわらず、機械の性能がまだ遅れている場合、欠けている答えは別のところにあるかもしれません。.

だからといって、ファインブランキングを支持する論拠が弱まるわけではない。狭めるだけだ。それは有効だ。プロセスの決断は狭いものであるべきだ。.

実用的な決定表

トライアルや見積もりを依頼する前の簡単なスクリーニングとしてご利用ください。.

結論

モーター・ラミネーション用のファイン・ブランキングはコストに見合う価値がある バリは、プレスの後、すでにお金がかかっているとき. .これが一番すっきりした言い方だ。バリがバリ取り、スクラップ、再加工、コーティングの損傷、絶縁のリスクを引き起こしているのであれば、プレミアムは十分に意味のある速さで回収できる。通常のブランキングでエッジが必要な場所にすでに保持されている場合、同じプレミアムを守るのは難しくなります。.

つまり、ファインブランキングが優れているかどうかという判断ではない。そうです。決断は、その改善が、あなたのスタックで、あなたの数量で、現在追加されるよりも後で多くのコストを取り除くのに十分大きいかどうかということです。.

よくあるご質問
