単相モーターの接続方法

単相モーターは、ご家庭やお店の主役です。炉のファンからドリルプレスまで、多くのものを動かしています。しかし、配線を理解するのは難しいかもしれません。このガイドは、そんなあなたのために作られました。単相電動モーターの安全な接続方法をお教えします。配線は何のためにあるのか、どうすれば正しく接続できるのかがわかります。この記事をお読みになれば、きっと自信が持てるはずです。モーターの配線作業を安全に終えることができるようになります。そうすれば、時間を節約し、新しいモーターを壊してしまうこともなくなるでしょう。

単相モーターとは？

単相モーターは電気モーターの一種。単相電力を使用する。これは、家庭で使用される電力です。壁のコンセントから単相電力が供給されます。このため、このモーターは毎日使う工具や機械に多く使われています。大きな工場のモーターは、しばしば特別な三相電力を必要とします。このモーターは違います。簡単に、すぐに使えるように作られています。

単相モーターはいろいろなものに使われている。扇風機、ポンプ、冷蔵庫。エアコンや電動工具にもあります。機械にモーターが付いていて、それを普通のコンセントに差し込むと、単相モーターである可能性が非常に高い。モーターはシンプルな構造をしている。そのため、信頼性が高く、使い方が簡単です。このモーターについて知ることは、家を所有している人や機械を使ったプロジェクトに取り組んでいる人なら誰でも知っておくべき重要なことだ。このシンプルな電気モーターは、多くの重労働をこなすために作られている。

モーター配線を始める前に、なぜ安全が重要なのか？

電気を扱う仕事は、あなたをひどく傷つける可能性がある。第一のルールは、常に安全を第一に考えることだ。モーターの配線に触れる前に、電源が切れていることを完全に確認する必要があります。これは、電気パネルのブレーカーをオフにすることで行います。また、電圧テスターを使用する必要があります。これは、あなたが触ろうとしているワイヤーに電源が入っていないことをもう一度確認するのに役立ちます。

ちょっとしたミスでも大怪我をする可能性がある。また、モーターが壊れる可能性もあります。電源が切れていると推測してはいけません。必ず自分で確認すること。乾燥していて、明るい場所で作業すること。水と電気は相性が悪い。目の安全のために安全眼鏡をかけるのも賢明だ。スピードを出しすぎて事故を起こすより、安全のために少し時間をかけるほうがずっといい。安全なモーターセットアップは良いモーターセットアップである。あなたが望むのは、モーターを作動させることであって、電源から電気ショックを受けることではありません。

モーターの接続に必要な工具は？

適切な道具があれば、どんな仕事も簡単で安全になる。モーターを接続するのに、特別なものはあまり必要ありません。これらの道具のほとんどは、すでにあなたの工具箱に入っていることでしょう。始める前に準備しておくと、作業がスムーズに進みます。

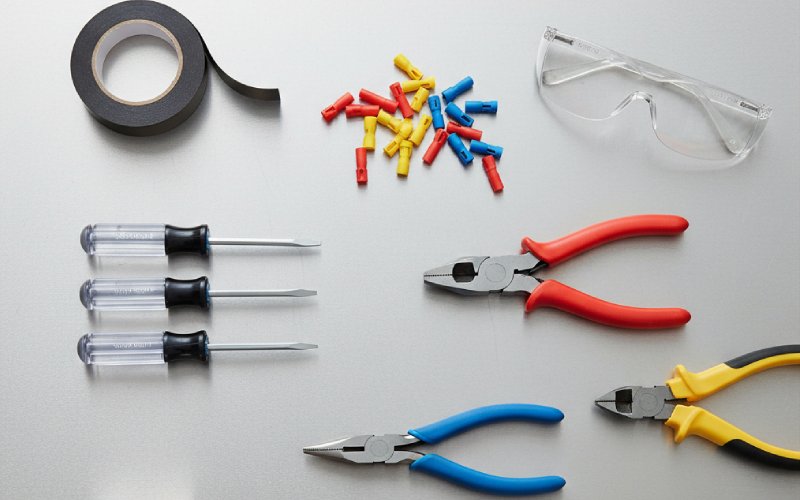

必要な道具のリストはこちら：

ドライバー： マイナスドライバーとプラスドライバーの両方が必要です。これらを使ってモーターの配線ボックスを開け、ネジを締めます。
ワイヤーストリッパー： これは、ワイヤーの端からプラスチックカバーを外すためのものです。中の銅線を切ることなく取り外すことができる。
プライヤー： 優れたプライヤーは、ワイヤーをねじるのに役立つ。また、小さな部品を保持するのにも役立つ。
ワイヤーナットまたはコネクター： 電源からの配線とモーターの配線を安全に接続するために使用する。
電圧テスター： これは安全のために非常に重要な道具である。モーターの作業を始める前に、電源が切れていることを確認するために使用する。
電気テープ： これを接続部に巻いて使用することができる。これにより、より安全で保護されます。

モーターの配線図はどう読む？

ほとんどのモーターには小さな金属板が付いている。これを銘板という。この銘板にはいろいろなことが書かれています。モーターを接続するために最も重要なのは配線図です。この図はあなたのガイドです。さまざまな電圧でモーターを接続するにはどうすればよいかが示されています。また、回転方向の違いによる接続方法も示されています。最初は読みにくく見えるかもしれませんが、思ったより簡単です。

図はモーター内部のワイヤーを示しています。多くの場合、T1、T2、T3、T4のような番号のラベルが付いています。また、電源を供給する電線の接続先も示されています。これらには多くの場合、L1（ライン1）とL2（ライン2またはニュートラル）というラベルが貼られています。この図には、どのモーターのワイヤーをつなぎ合わせ、どのワイヤーを電源に接続するかが示されています。例えば、低電圧の場合、T1 と T3 を L1 に、T2 と T4 を L2 に接続することが示されています。この図に従うことが、モーターを正しく動かすための最も重要な部分です。

電圧	L1を接続する	L2接続先	ワイヤーをつなぐ
低電圧（120V）	T1とT8	T4とT5	T2、T3、T6、T7
高電圧（240V）	T1	T8	T2、T3、T4、T5、T6、T7

注：これはあくまでも例です。必ずご自分のモーターの図に従ってください。

単相モーターにおけるコンデンサの役割とは？

単相モーターを見ると、その側面に丸い缶や楕円形の缶が見えるかもしれません。これがコンデンサーです。単相モーターには問題があります。単相モーターは自分で回り始めることができないのです。動き出すにはちょっとした後押しが必要なのです。単相電源は、前後に引っ張ったり押したりするだけの磁界を作る。これではモーター軸を回転させるには不十分だ。モーターが自転するためには、自転する磁界が必要なのだ。惰性これは始動に対する抵抗力である。

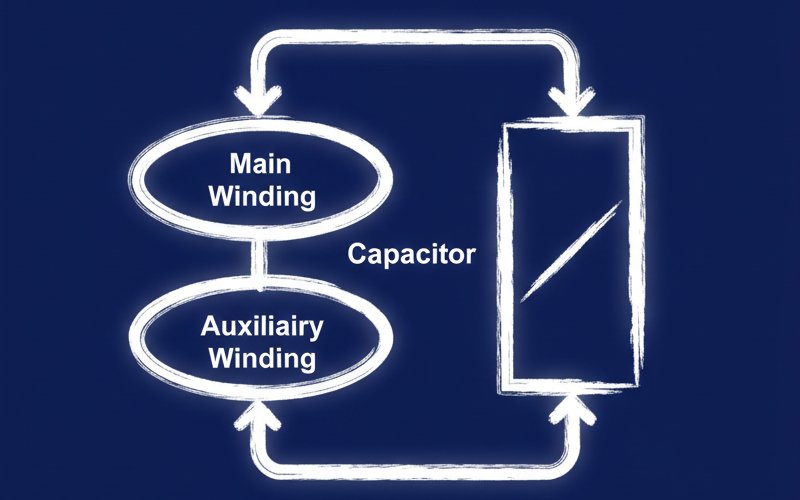

そこで コンデンサ が役立ちます。コンデンサーはモーター内部の特別なワイヤー群に接続されている。これらは始動巻線と呼ばれる。コンデンサは コンデンサ は、この巻線の電力のタイミングを変える。これによって2つ目の電気的 フェーズ.この2番目の フェーズ は、最初の磁場と同時には発生しない第2の磁場を作る。この2つの磁場は連動する。モーターが始動するのに必要な回転磁界を作るのだ。モーターがフルスピードになった後、通常、モーター内部のスイッチによって、回転磁界が遮断される。 コンデンサ と始動巻線がある。主巻線はモーターを作動させるのに十分なパワーを持っている。

単相モーターはすべて同じか？

いいえ、単相モーターにはいくつかの種類があります。どれも1相の電力を使用しますが、始動方法が異なります。よく見かけるのは、スプリットフェーズ・モーターとコンデンサ・スタート・モーターです。スプリットフェーズ・モーターにはコンデンサがありません。これは、異なるタイプの始動巻線を使って始動を行います。通常、これらのモーターは小型の機械に搭載されています。

コンデンサー・スタート・モーターは、コンデンサーを使って強力な始動力を得るものです。これにより、モーターの始動力が高まります。これらのモーターは、エアコンプレッサーやポンプなど、始動が難しい機械に非常に適しています。モーターによっては、1つのコンデンサで始動し、もう1つのコンデンサで運転するものもあります。これは、モーターがより良い方法で電力を使用するのに役立ちます。単相モーターの種類は問いません。モータの配線図に従ってください。

単相モーターを電源に接続する手順とは？

モーターの接続は簡単なステップで行えます。安全で正しいセットアップを行うために、これらのステップに注意して従ってください。始める前に電源が切れていることを忘れないでください。

電源を切る： ブレーカー・パネルに行く。モーターに電力を供給する回路をオフにする。作業中に誰も電源を入れ直さないよう、メモを残しておく。
ワイヤーを準備する モーターの側面にある配線ボックスを開けます。ラベルが貼られた多くのワイヤーが見えるでしょう。また、電源からの配線も用意してください。
ダイアグラムをチェック モーターの銘板にある配線図を見てください。お使いの電圧（120Vや240Vなど）に合わせて、どのワイヤーを接続すればよいかを調べます。

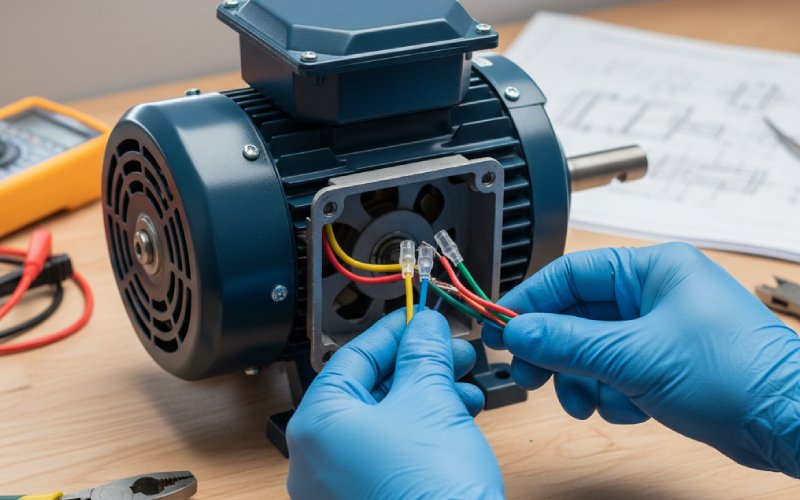

コネクションを作る： ワイヤーナットを使用して、図のようにワイヤーを接続します。電源線を右のモーター線に接続します。アース線（通常は緑色）をモーターの配線ボックス内のアースネジに必ず接続してください。
コネクションを密にする： すべてのワイヤーのナットが締まっていることを確認する。各ワイヤーを少し引っ張り、しっかりと固定されていることを確認してください。接続が緩んでいると、モーターが作動しなくなったり、火災が発生したりすることがあります。
箱を閉じる： ワイヤーを慎重に配線ボックス内に戻す。その後、カバーを元に戻します。カバーは、接続部を汚れや水から守ります。また、人が活線に触れないようにするためでもあります。これでモーターの最終チェックは完了です。

モーターの回転方向を変えるには？

モーターを逆方向に回転させる必要がある場合もあります。例えば、ファンモーターが間違った方向に空気を送っている可能性があります。良いニュースは、ほとんどの単相モーターは両方向に回転できるということです。モーターの向きを変えるには、通常、ワイヤーを変えるだけです。繰り返しますが、答えはモーターの配線図にあります。

図には、モーターを逆回転させるために切り替えるべきワイヤーが示されています。これは通常、始動巻線の接続を切り替えることを意味します。例えば「逆回転させるには、T5とT8を切り替えます。これは、T5とT8を分解することを意味します。つまり、T5とT8を分解し、互いの場所に接続し直すのだ。これは簡単な変更だが、磁場が最初にどのように回転するかが大きく変わる。これによってモーターの回転方向が変わります。この変更を行う前には、必ず電源を切ってください。

モーター音がするのに始動しない場合は？

これは単相モーターでよく起こる問題の一つだ。電源を入れると、モーターはうなるような音を立てるが、シャフトは回転しない。これはほとんどの場合、始動を助ける部品に問題があることを意味します。モーターは主巻線に電力を得ています（これが聞こえるハム音です）。しかし、回転を開始するために必要な "押し "を受けていないのです。

最初にチェックすべきはコンデンサーです。コンデンサは古くなって動かなくなることがある。コンデンサが壊れていると、始動巻線は始動フィールドを作るのに必要な電力を得られません。コンデンサは特別なツールでテストできます。あるいは、コンデンサが膨らんでいたり漏電しているなど、コンデンサが壊れていることを示すものが見えることもあります。新しいコンデンサを入れれば、通常は簡単で安価な修理でモーターが再び動くようになります。コンデンサが正常な場合、問題はモーター内部の始動スイッチにあるかもしれませんが、これは修理が困難です。

電源を入れる前にすべき最終チェックとは？

あなたはすべてのワイヤーを接続し、ボックスにカバーを取り付けた。電源を入れる準備はほぼ整いました。しかしその前に、すべてが正しいことを確認するために、最後のチェックをいくつか行ってください。この最後のチェックが、問題を未然に防ぐことができるのです。

ワイヤーをチェックする： 接続をもう一度見て、図と照らし合わせてください。2本のワイヤーを混同するのは簡単です。電源からの正しい電圧でモーターを接続したことを確認してください。
部品に緩みがないかチェックする： 配線ボックスのカバーがしっかりと取り付けられていることを確認する。モーター本体が動かないようにボルトで固定されていることを確認してください。モーターが緩んでいると大きく揺れ、破損の原因になります。
シャフトを回す： モーターシャフトを手で回してみてください。問題なく回るはずです。動かなく感じたり、回しにくかったりする場合は、モーターの部品に問題がある可能性がありますので、電源を入れる前に修理する必要があります。
エリアを空ける： モーターの上や近くに工具などがないことを確認してください。モーターが回転し始めたときに、それらが引っかかる可能性があります。

これらのチェックが終わったら、ブレーカーをオンにしてください。モーターはすぐに始動し、よく動くはずです。

覚えておくべきこと

安全が第一： モーターの配線を始める前に、必ず電源を切り、テスターで電源が切れていることを確認してください。
ダイアグラムはあなたのヘルパー モーターの銘板に記載されている配線図には、電源と回転させたい方向に合わせてモーターを接続する方法が記載されています。注意してそれに従ってください。
コンデンサがモーターを始動させる： コンデンサは、単相モーターが回転を始めるために必要な後押しをします。うなり音はするが始動しないモーターは、コンデンサが不良であることが多い。
接続はタイトでなければならない： ワイヤーナットを使用して、すべての接続が安全かつ堅固であることを確認してください。ワイヤーが緩んでいると、よく問題が起こります。
自分の仕事をもう一度チェックする 電源を入れる前に、接続を確認し、モーターが作動する準備ができていることを確認してください。
