Lamination CRGO définie par domaine : Traçage laser, revêtements et réduction des pertes dans le monde réel

Lorsque vous passez devant un gros transformateur électrique, tout regards encore. Pourtant, à l'intérieur, des milliards de minuscules domaines magnétiques se mélangent 50 ou 60 fois par seconde. Chaque brassage inutile se traduit par de la chaleur, du bruit et des kilowattheures perdus.

Le CRGO défini par domaine consiste à enseigner à ces domaines à se déplacer plus intelligentIl s'agit d'un travail de longue haleine, et non d'un travail plus difficile. Dans cet article, nous verrons comment le marquage au laser, les revêtements et les pratiques de pelliculage fonctionnent ensemble pour réduire les pertes dans le monde réel, et pas seulement dans les catalogues.

• À qui cela s'adresse-t-il ?
  • Ingénieurs concepteurs de transformateurs essayant de justifier les qualités supérieures CRGO ou DR
  • Fabricants de noyaux l'évaluation des investissements en matière de marquage au laser ou LMDR
  • Les acheteurs et les prescripteurs qui ont besoin de plus que "P1.7/50 = x W/kg" sur une fiche technique.
  • Toute personne souhaitant disposer d'un modèle mental pratique et sensible à la physique pour le raffinement des domaines.

1. Les laminations CRGO en une image mentale

L'acier à grains orientés laminé à froid (CRGO) est comme une foule où presque tout le monde est déjà orienté dans la même direction. Grâce à un alliage et à un laminage contrôlés, les fabricants développent une texture Goss nette de sorte que la direction {110}〈001〉 s'aligne sur la direction du laminage, ce qui donne une perméabilité très élevée et une faible hystérésis le long de cet axe.

La perte de noyau dans ces laminations se compose toujours de trois éléments principaux : l'hystérésis, les courants de Foucault classiques et les pertes dites "excessives" ou anormales par courants de Foucault - la partie désordonnée liée au mouvement de la paroi du domaine et à la microstructure locale.

• Composantes essentielles de la perte (et ce que nous pouvons réellement influencer) :
  • Perte d'hystérésis - énergie perdue chaque fois que les domaines changent de direction ; liée à l'alliage et à la texture.
  • Perte par courant de Foucault classique - principalement en fonction de l'épaisseur de la feuille, de la résistivité et de la fréquence (∝ t² f² B²), de sorte que des jauges fines sont utiles.
  • Excédent / perte anormale - courants supplémentaires et friction autour des parois des domaines en mouvement ; très sensible à la taille des domaines, aux contraintes et aux défauts.
  • Magnétostriction et sensibilité au stress - n'est pas un terme de perte en soi, mais il est fortement lié au bruit, à la tension du revêtement et aux contraintes de traitement.

2. Ce que fait réellement le raffinement du domaine

Dans le CRGO non traité, on obtient généralement de larges domaines de 180° qui s'étendent plus ou moins le long de la direction de laminage. Lorsque le flux de courant alternatif s'inverse, les parois des domaines doivent parcourir des distances relativement longues ; c'est là qu'une grande partie des pertes anormales dues aux tourbillons et à l'hystérésis se produisent.

Les techniques d'affinage des domaines "découpent" délibérément ces larges domaines en bandes plus fines en introduisant des contraintes de surface contrôlées. Ces contraintes créent des domaines de fermeture et de 90° qui subdivisent les domaines principaux de 180°. La distance à laquelle les parois se déplacent au cours de chaque cycle diminue, de même que les pertes excessives et les effets de magnétostriction qui y sont associés.

• Impact mesuré de la recherche et de l'industrie :
  • Traçage industriel au laser CO₂ et Nd:YAG : ≈10% réduction typique des pertes dans le noyau à grade, épaisseur et conditions d'essai constants.
  • LMDR à fibre laser : rapports de travaux de laboratoire ≈13% réduction des pertes avec des lignes de traçage "invisibles" optimisées pour les contraintes plutôt que des rainures visibles.
  • Gravure laser sur les deux faces dans un champ magnétique : jusqu'à 16,81 Réduction de TTP6T contre 9,7% pour le traçage conventionnel sur une seule face.
  • Devis de machines à tracer laser industrielles jusqu'à ~14% réduction des pertes sur les noyaux GOES.
  • L'affinement du domaine par laser picoseconde a démontré ≈15-16% diminution de la perte de fer et des réductions notables de la coercivité et du magnétisme résiduel.

Ces chiffres sont la raison pour laquelle les niveaux de raffinement par domaine (DR) et le traitement LMDR sont devenus monnaie courante pour les cœurs à haute performance, et non plus une niche de la R&D.

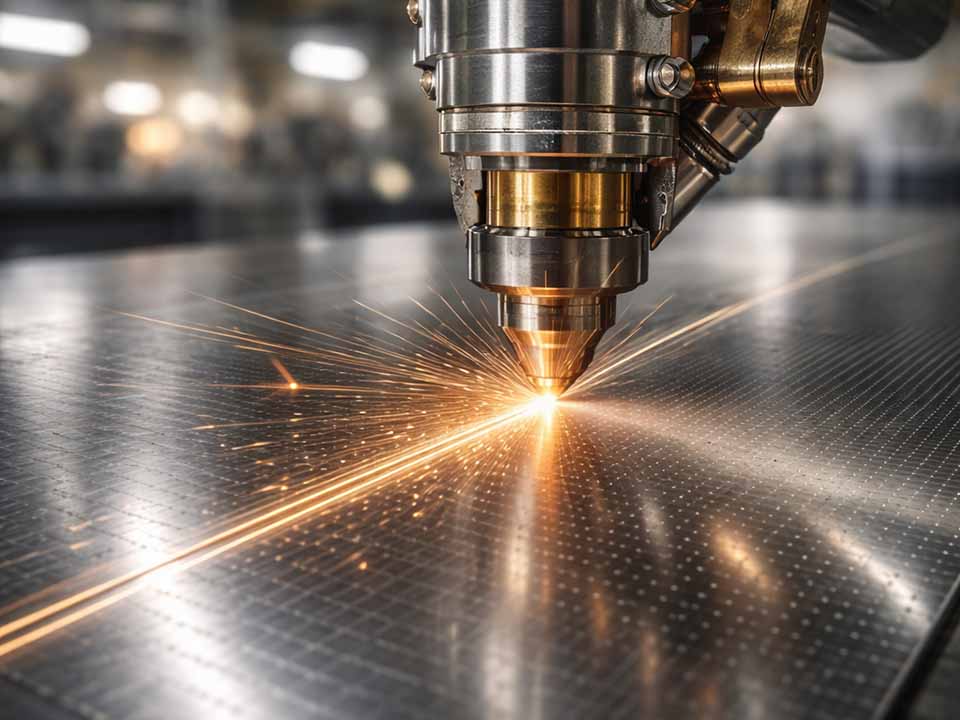

3. Le traçage laser : de la théorie à la ligne de laminage

Au niveau de l'usine, le marquage au laser n'est pas une mystérieuse passe "magique". Il s'agit d'une étape de traitement thermomécanique étroitement contrôlée, insérée après le revêtement final de l'aciérie et avant que les tôles ne soient coupées et empilées.

Un faisceau laser focalisé balaie la tôle, créant des lignes perpendiculaires ou légèrement inclinées par rapport à la direction du laminage. Le chauffage local et le refroidissement rapide introduisent une étroite zone de contrainte résiduelle. C'est ce champ de contraintes qui force les domaines à se subdiviser, et non la rainure elle-même.

• Boutons de processus clés pour LMDR / laser scribing :
  • Type de faisceau et longueur d'onde - Les lasers CO₂ et à fibre dominent l'industrie ; les lasers picosecondes à longueur d'onde plus courte peuvent affiner les domaines en endommageant moins le revêtement.
  • Énergie par unité de longueur - trop faible : les domaines changent à peine ; trop élevé : le revêtement est endommagé, la surface fond et la perte est même dégradée. Il existe une étroite "bande de tolérance" de la densité d'énergie.
  • Espacement des lignes - un espacement plus réduit améliore généralement la perte jusqu'à un point de saturation, au-delà duquel les dommages et l'interaction des contraintes peuvent inverser l'avantage.
  • Une face contre deux faces - le rainurage sur deux faces, en particulier dans un champ magnétique, permet d'obtenir des améliorations plus importantes (≈16-17%), mais il est plus coûteux et plus complexe.
  • Création de motifs - Les lignes droites et périodiques sont courantes, mais les motifs peu profonds "invisibles" et les motifs hybrides rainure/choc thermique sont de plus en plus utilisés pour optimiser les contraintes sans surmordançage.

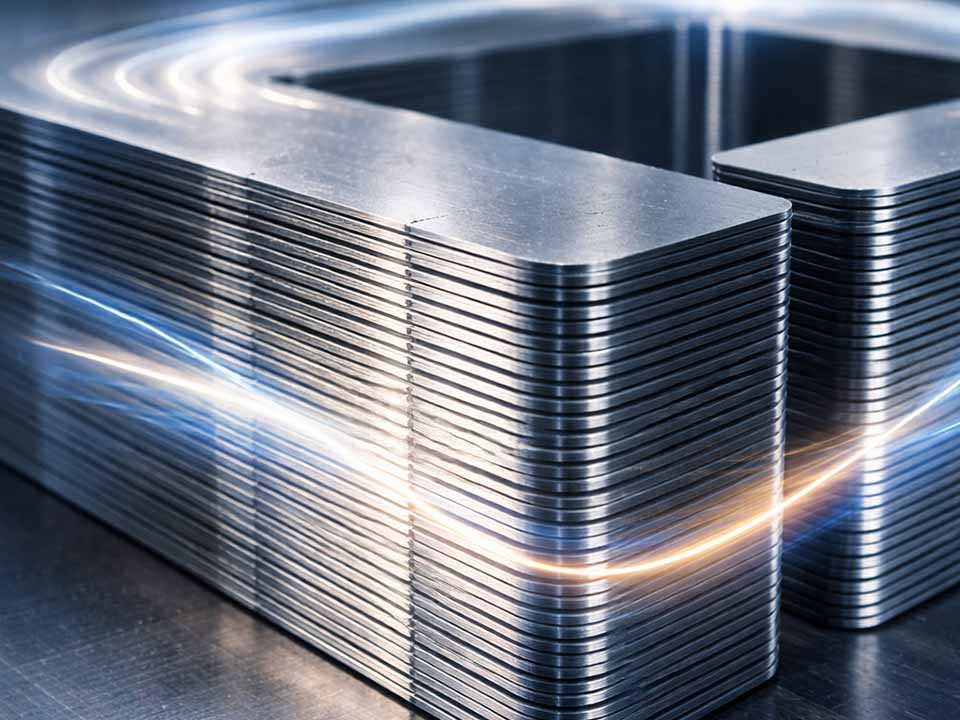

4. Revêtements : le partenaire discret de l'affinement des domaines

Si le traçage laser est l'innovation la plus bruyante, les revêtements sont l'outil le plus silencieux. Les GOES modernes quittent l'usine avec :

1. A Film de verre à base de forstérite (Mg₂SiO₄) qui se développe pendant le recuit à haute température. Cela permet d'établir une liaison chimique avec l'acier, de créer une base de tension et de protéger la surface.
2. Un isolation / revêtement de tension riche en phosphate inorganique sur le dessus, souvent de la silice + du phosphate métallique avec des additifs spécifiques (par exemple, des nitrures) pour ajuster la tension, l'adhérence et la résistivité.

Ces revêtements ne se contentent pas d'isoler électriquement les tôles, ils les maintiennent activement sous une contrainte de traction dans le plan. Cette tension réduit la magnétostriction et peut diminuer les pertes en stabilisant les structures des domaines, en particulier lorsque des micro-déformations induites par laser sont ajoutées au mélange.

• Pourquoi la chimie des revêtements est vraiment importante pour DR CRGO :
  • Résistance interlaminaire : trop faible → les courants de circulation entre les tôles grignotent vos gains LMDR ; trop élevé → peut compromettre le facteur d'empilement ou se fissurer sous l'effet de la contrainte.
  • Cohérence de la tension : la composition du phosphate et le comportement de cristallisation (systèmes Mg vs Al-phosphate, par exemple) modifient l'état de contrainte et donc la structure des domaines.
  • Robustesse du revêtement : Des paramètres de traçage agressifs peuvent rendre le revêtement rugueux ou le briser, ce qui augmente la perte locale et le risque de corrosion à long terme. Les recettes LMDR optimisées visent à affiner les domaines suivants sans compromettre le revêtement.
  • Stabilité au recuit : Certains des premiers aciers DR présentaient une perte par "rebond" après un recuit de détente ; les nuances DR modernes résistantes à la chaleur et les revêtements avancés sont conçus pour conserver leur raffinement même après un traitement à haute température.

5. Quel niveau de réduction des pertes pouvez-vous raisonnablement escompter ?

Les fabricants et les journaux citent des chiffres différents, en partie parce qu'ils testent des densités de flux, des fréquences et des géométries d'échantillons différentes. Néanmoins, des tendances claires se dégagent :

• Le CRGO standard à haute perméabilité de ~0,27 mm peut se situer autour de ~1,0-1,1 W/kg à 1,7 T, 50 Hz, en fonction de la qualité et du fournisseur.
• Les nuances à haute induction raffinées par domaine et d'épaisseur similaire garantissent souvent environ 0,90 W/kg ou moins au même point de test.
• Le LMDR ou le scribing amélioré ont tendance à raser encore quelques dixièmes de watt par kilogrammeen particulier à des niveaux d'induction ou des fréquences plus élevés.

Plutôt que de rechercher un chiffre "magique", il est plus utile de comparer les options selon les critères suivants relatif l'amélioration et le contexte :

Exemple de comparaison des options de laminage et de traitement

(Plages indicatives - vérifiez toujours les fiches techniques de votre fournisseur).

C'est pourquoi les transformateurs sérieux à haut rendement spécifient de plus en plus souvent non seulement "CRGO", mais aussi "DR CRGO + LMDR + jauge fine". sous la forme d'un paquet intégré.

• Des chiffres à prendre en compte pour la conception :
  • Ne comparez pas les notes uniquement sur absolu W/kg ; normaliser en fonction de l'épaisseur, de l'induction et de la présence ou non de DR / LMDR dans les spécifications.
  • Pour une fenêtre de noyau et une densité de flux fixes, le passage des qualités HI-B conventionnelles aux qualités DR + LMDR peut libérer plusieurs centaines de watts dans les grands transformateurs de puissance - ce qui vaut souvent le coût supplémentaire de l'acier sur 30 à 40 ans de service.
  • Les jauges plus fines et le raffinement du domaine sont les plus brillants dans les domaines suivants conceptions à haute induction et fréquences plus élevées (par exemple, réseaux 60 Hz ou applications spéciales), où les pertes par effet de Foucault et par excès sont dominantes.

6. Intégrer le marquage au laser dans votre processus de fabrication de base

Du point de vue des opérations, l'ajout d'un système LMDR ne se résume pas à l'achat d'un laser. Il s'agit d'un changement au niveau du système qui doit coopérer avec la refente, la découpe, le recuit, l'empilage et le contrôle de la qualité.

Généralement, le marquage est appliqué soit sur la bobine pleine largeur, soit sur les bobines fendues avant la coupe finale. La ligne LMDR a besoin d'un contrôle précis de la tension, d'un suivi et d'un retour d'information pour maintenir l'espacement des lignes et la densité d'énergie dans une fenêtre étroite sur des kilomètres de bande.

• Liste de contrôle pratique de l'intégration :
  • Décidez de l'endroit où vous allez scribouiller : pleine largeur (contrôle plus simple de la trajectoire) ou largeur de la fente (meilleur alignement avec la géométrie finale de la stratification).
  • S'aligner sur la robustesse du revêtement : confirmer auprès de l'aciérie la classe de revêtement (par exemple, équivalents ASTM A976 C-3/C-5) de la bande et ses limites de détente.
  • Synchroniser avec le recuit de détente : certains modèles DR se détendent à des températures de recuit plus élevées - ou se déplacent - si le cycle n'est pas réglé. Demandez des données sur la perte avant/après vos conditions exactes de recuit.
  • Boucle de mesure : utiliser le test de la feuille unique (SST) sur des échantillons traités et non traités pour quantifier directement l'augmentation du LMDR à l'induction de votre conception. ([Corefficient][18])
  • Corrélation entre le bruit et les vibrations : suivre les changements dans le bruit induit par la magnétostriction ; la LMDR réduit souvent le bourdonnement audible, mais pas si le serrage mécanique ou la conception de l'articulation sont médiocres.

7. Les ingénieurs négligent souvent les interactions entre les revêtements et la technologie LMDR

Dans de nombreux blogs, les revêtements font l'objet d'un paragraphe ; dans les vrais transformateurs, ils peuvent faire ou défaire votre conception raffinée par domaine. Les expériences sur les revêtements à base de phosphate montrent que de petits changements dans le taux de phosphate et la cristallisation peuvent affecter de manière significative la perte et la magnétostriction en modifiant la contrainte de traction dans le plan. En outre, les nouvelles formulations de revêtements ajoutent des nitrures ou des charges céramiques pour étendre la capacité de recuit de détente et augmenter la résistance interlaminaire - exactement les propriétés que vous recherchez si vous superposez des contraintes induites par le laser.

• Questions à poser à votre fournisseur d'acier concernant les revêtements (spécifiquement pour les applications DR/LMDR) :
  • Quel est le type et la classe du revêtement (par exemple, désignation interne + famille ASTM A976) ?
  • Qu'est-ce que la fenêtre de tension (plage de MPa) et quelle est sa stabilité après le recuit de détente à la température prévue ?
  • Le revêtement est-il explicitement qualifié pour le marquage au laser, et à quelle énergie de ligne maximale / densité de puissance ?
  • Comment la résistance interlaminaire varie-t-elle avant et après un passage représentatif du LMDR ?
  • Existe-t-il des limites de nettoyage recommandées (pas de décapage, pas de sablage, etc.) qui pourraient perturber les performances du revêtement ?

8. Les pièges qui peuvent réduire à néant votre avantage en matière de raffinement de domaine

Tous les transformateurs "affinés par domaine" ne sont pas égaux. Si vous n'avez pas de chance, des erreurs de processus en aval de l'aciérie peuvent tranquillement vous rendre la plupart des gains que vous avez payés.

Les méthodes de coupe, la hauteur de la bavure et le serrage mécanique introduisent tous des contraintes qui remanient les domaines et peuvent localiser le flux. Même avec un acier DR de haute qualité, un mauvais processus de coupe (bavures excessives, écrouissage) peut entraîner des pertes et des bruits localisés près des arêtes. Le recuit de détente et le rebobinage peuvent également annuler partiellement le LMDR, en particulier si les températures ou les atmosphères diffèrent de celles utilisées pour qualifier la nuance.

• Modes de défaillance courants (et moyens humains de les repérer) :
  • Rupture ou fissuration du revêtement le long des lignes de traçage - décoloration visible, rainures rugueuses ou écaillage ; souvent en corrélation avec une perte de charge à vide plus importante que prévu après l'assemblage.
  • Perte "snap-back" après recuit - Les tests SST ou Epstein montrent une bonne amélioration immédiatement après la LMDR, mais des gains beaucoup plus faibles après le processus de base complet.
  • Points chauds des bords - la thermographie ou la cartographie de la densité de flux révèle un échauffement localisé au niveau des joints ou des arêtes de coupe, ce qui indique que les contraintes de coupe ont annulé les avantages de l'affinage du domaine.
  • Performances instables d'un lot à l'autre - des signes indiquant que le laser ou la ligne ne respecte pas les tolérances d'énergie/d'espacement, ou que le mélange bobine/grade n'est pas cohérent.
  • Plaintes concernant le bruit en dépit d'une faible perte de catalogue - souvent un problème d'articulation / de serrage / de magnétostriction plutôt qu'une qualité fondamentale de l'acier.

9. Transformer tout cela en un cahier des charges qui surpasse vos concurrents

Il se peut que vos concurrents affichent déjà sur leur site web : "nous utilisons du CRGO marqué au laser". Pour les surpasser réellement, vous avez besoin d'une spécification qui associe les éléments suivants sélection des matériaux, LMDR, revêtements et contrôle des processus - et vous devez l'appliquer à l'aide de données.

Plutôt que d'écrire une vague ligne "CRGO, domaine raffiné, faible perte" dans le cahier des charges, construisez un ensemble d'exigences petit mais précis qui relie la physique aux chiffres et à l'assurance qualité.

• Éléments d'une spécification de pelliculage CRGO robuste et à l'épreuve du temps :
  • Qualité et épaisseur : spécifier la famille exacte de grades affinés par domaine (par exemple, série DR à forte induction, 0,23 ou 0,27 mm) avec les valeurs maximales P1.7/50 et P1.5/60.
  • Méthode de raffinement du domaine : nécessitent un marquage au laser LMDR ou équivalent, avec une réduction minimale de la perte relative par rapport à la référence non traitée à l'induction choisie (par exemple, ≥10% à 1,7 T, 50 Hz).
  • Performance du revêtement : indiquent la classe de revêtement, la résistance interlaminaire minimale et la confirmation de l'intégrité du revêtement après le recuit LMDR et le recuit de détente.
  • Limites liées au processus : la hauteur maximale de la bavure, la conception du joint (géométrie en escalier) et les fenêtres de recuit de détente acceptables.
  • Vérification : exiger des données d'essais SST ou Epstein montrant les performances du LMDR avant/après, ainsi que des audits périodiques pendant la production de masse.

10. Réflexions finales

Le CRGO affiné par domaine n'est pas seulement une meilleure ligne de catalogue ; c'est une façon de remodeler le paysage magnétique invisible à l'intérieur du noyau de votre transformateur. Le marquage au laser, les revêtements et les pratiques de laminage sont autant de leviers agissant sur le même système physique : les structures de domaine, les champs de contrainte et les courants de Foucault.

Lorsque ces leviers sont alignés, vous pouvez réellement constater des réductions à deux chiffres de la perte de noyau et une baisse significative du bruit - pas seulement dans des bandes de test isolées, mais dans des transformateurs entièrement construits fonctionnant sur le réseau pendant des décennies. Lorsqu'ils sont mal alignés, la notion de "domaine raffiné" devient une autre expression à la mode qui cache des watts évitables et des clients déçus.

Si vous concevez, construisez ou spécifiez des noyaux de transformateurs, pensez en termes de domaines + contraintes + revêtements + processus vous donnera une longueur d'avance sur les concurrents qui ne tiennent compte que d'un seul chiffre de perte sur une fiche technique. C'est là que réside le véritable avantage du laminage CRGO affiné par domaine.
