Transformateurs toroïdaux : Un guide approfondi à hauteur d'homme (qui vous aide à mieux concevoir)

Si vous avez déjà regardé un transformateur en forme de beignet en vous demandant "Cela vaut-il vraiment la peine d'engager des frais supplémentaires et de s'embêter ?ce guide est fait pour vous.

La plupart des articles sur les transformateurs toroïdaux s'arrêtent à "Ils sont petits, silencieux et efficaces.. C'est vrai, mais ce n'est que la moitié de l'histoire. Nous allons ici approfondir comment ils se comportent réellement dans un dessin ou modèleLes résultats de l'étude sont présentés dans le tableau ci-dessous, ainsi que les compromis qui se font sentir en laboratoire et la manière de choisir (ou de rejeter) un tore en toute confiance.

1. Qu'est-ce qu'un transformateur toroïdal ?

À la base (jeu de mots), un transformateur toroïdal n'est qu'un transformateur construit sur un noyau magnétique en forme d'anneau. Le noyau est généralement constitué d'une longue bande d'acier au silicium ou de ferrite, enroulée en boucle, puis entourée d'enroulements primaires et secondaires sur toute sa circonférence.

Comme le chemin magnétique est un anneau fermé sans interstices naturels, le flux magnétique a tendance à rester à l'intérieur de l'anneau. à l'intérieur dans le noyau au lieu de s'écouler dans le circuit imprimé et les circuits voisins. C'est l'une des principales raisons pour lesquelles les gens aiment les toroïdes.

• Idée maîtresse : un transformateur toroïdal n'est pas simplement "rond pour le plaisir". Sa forme réduit les fuites de flux, améliore l'efficacitéet réduit la taille et le poids par rapport à de nombreux noyaux stratifiés E-I traditionnels à puissance égale.

2. Comment fonctionne un transformateur toroïdal (sans se noyer dans les mathématiques)

Sur le plan fonctionnel, un transformateur toroïdal obéit aux mêmes règles physiques que tout autre transformateur : Loi de Faraday sur l'induction électromagnétique. Si vous appliquez du courant alternatif au primaire, vous obtenez un champ magnétique changeant dans le noyau, et ce champ induit une tension dans le secondaire.

La différence avec le toroïde est la suivante la propreté et l'efficacité avec lesquelles il s'acquitte de cette tâche. L'anneau fermé permet de confiner le champ :

• La majeure partie du flux magnétique circule proprement autour de l'anneau.
• Très peu de choses s'échappent vers l'extérieur (faible flux de fuite).
• La longueur du fil peut être plus courte pour le même nombre de spires, ce qui réduit les pertes de cuivre.
• Image conceptuelle de ce qui se passe à chaque cycle du courant alternatif :
  • La tension alternative sur le primaire crée un champ magnétique changeant dans le noyau.
  • Ce champ changeant tourne en boucle autour de l'anneau, enfilant les enroulements secondaires.
  • Le secondaire "voit" ce flux changeant et une tension est induite, proportionnelle au rapport des spires.
  • Comme le flux est étroitement contenu, la majeure partie de l'effort de magnétisation est consacrée à un couplage utile, et non à des champs parasites.

3. Noyau toroïdal et noyau E-I en un coup d'œil

Si vous devez choisir entre un transformateur E-I toroïdal et un transformateur E-I laminé standard, voici une vue d'ensemble. Les valeurs sont générales et peuvent varier d'un fabricant à l'autre, mais les tendances sont cohérentes d'une source à l'autre.

4. Pourquoi les concepteurs aiment les transformateurs toroïdaux (les vrais avantages)

Si l'on fait abstraction du marketing, les toroïdes tendent à se faire une place dans les conceptions où le bruit, l'efficacité et l'espace tous les sujets en même temps.

Parce que le noyau est fermé et que l'orientation des grains peut être optimisée, les transformateurs toroïdaux offrent généralement des performances supérieures :

• Efficacité accrue que les unités E-I comparables - souvent de l'ordre de 90-95%, voire plus dans certains cas particuliers.
• Diminution du champ parasitece qui signifie moins de ronflements induits dans les circuits audio ou de mesure sensibles situés à proximité.
• Facteur de forme plus compact et plus légerEn général, le volume d'un transformateur à noyau E-I équivalent est environ la moitié de celui d'un transformateur à noyau E-I équivalent.
• Fonctionnement plus silencieuxL'utilisation d'un système d'alimentation en courant électrique (moins d'interférences électromagnétiques) et mécanique (moins de ronflements audibles) est plus facile à réaliser.
• En pratique, cela se traduit par :
  • Une mise en page plus facile autour des frontaux analogiques de bas niveau.
  • Des boîtiers plus petits, des unités de rack plus fines et des équipements plus portables.
  • Diminution des pertes en veille dans les appareils toujours en marche tels que les amplificateurs audio, les équipements de laboratoire ou les commandes industrielles.

5. Les compromis que vous ne pouvez pas ignorer

Les toroïdes ne sont pas magiques. En fait, certains de leurs atouts s'accompagnent d'inconvénients bien réels que vous devez prendre en compte. doit dans le cadre d'une conception.

Les principaux problèmes sont les suivants :

• Courant d'appel plus élevé : Comme le noyau n'a pas d'entrefer intentionnel et qu'il sature rapidement s'il est mis sous tension au mauvais moment dans le cycle du courant alternatif, les toroïdes peuvent produire d'énormes courants d'appel lors de la mise sous tension.
• Plus coûteux à fabriquer : Chaque tour de fil doit passer par le centre du noyau pendant l'enroulement, ce qui est difficile à automatiser et nécessite souvent des machines à enrouler spéciales.
• Moins idéal à des niveaux de puissance très élevés : Pour les niveaux de puissance de plusieurs kVA et surtout de plusieurs dizaines de kVA, les conceptions stratifiées traditionnelles l'emportent encore généralement en termes de praticité et de coût. De nombreux fournisseurs proposent des transformateurs d'isolation toroïdaux dans la gamme des kVA à un chiffre, alors que la distribution de grande puissance est toujours dominée par les conceptions stratifiées.
• Concevez des conséquences que vous ressentirez réellement :
  • Les fusibles et les disjoncteurs qui conviennent pour un transformateur E-I peuvent nuisance-trip avec un tore lors d'un démarrage à froid.
  • Les grands tores peuvent être maladroit à enrouler, à retravailler ou à réparer par rapport à un transformateur E-I basé sur une bobine.
  • Pour une puissance très élevée, disponibilité et prix peuvent devenir des facteurs limitants.

6. Les transformateurs toroïdaux dans le monde réel

Dans quels cas un tore est-il un choix judicieux plutôt qu'un atout ?

Ils sont généralement bien adaptés aux applications dans lesquelles de l'énergie propre dans un espace restreint est la priorité :

• Amplificateurs audio et matériel de studio - un faible bourdonnement mécanique et une réduction des champs parasites contribuent à réduire les niveaux de bruit.
• Équipements médicaux et d'instrumentation - La puissance compacte et efficace avec une faible émission EM est précieuse pour les diagnostics sensibles et les installations d'essai.
• Alimentations de précision et équipements de laboratoire - Le faible flux de fuite et les faibles pertes à vide sont utiles pour les appareils toujours allumés.
• Onduleurs et systèmes d'alimentation de secours propres (par exemple, les onduleurs à basse fréquence) - un rendement élevé et un faible niveau de bruit sont intéressants, tant que les niveaux de puissance restent dans les limites des toroïdes.
• Contrôleurs industriels compacts et testeurs de semi-conducteurs - Le gain d'espace et la réduction des interférences électromagnétiques permettent d'intégrer des composants électroniques à haute densité dans des boîtiers étroits.
• Une rapide heuristique :
  • Si votre cahier des charges indique petit, silencieux, faible IEM, toujours en service, ≤ quelques kVA → un toroïde mérite sans doute d'être sérieusement envisagé.
  • Si votre cahier des charges indique kVA massifs, extérieurs, utilitaires ou à très faible coût → un modèle E-I ou un autre modèle stratifié est probablement plus réaliste.

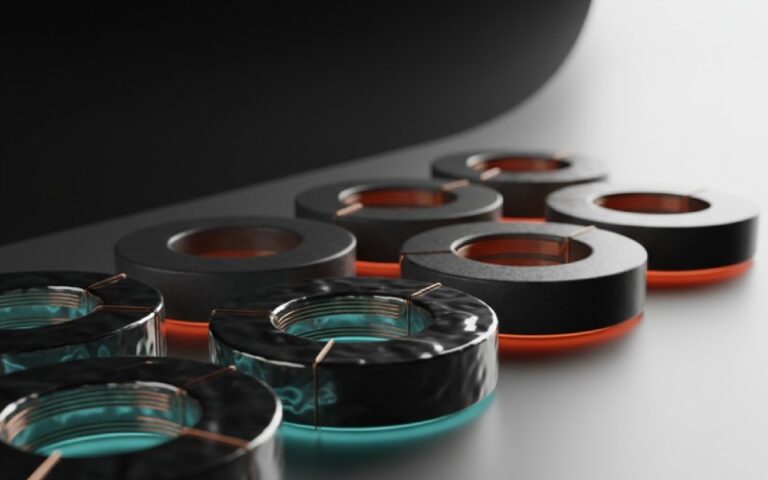

7. Matériaux de base : Tous les toroïdes ne sont pas identiques

Même à l'intérieur du monde toroïdal, le matériau de base change complètement le comportement.

A la fréquence du réseau, vous verrez surtout :

• Tores en acier au silicium à grains orientés - commun pour les transformateurs de puissance 50/60 Hz jusqu'à quelques kVA, avec une bonne efficacité et un coût raisonnable.
• Tores de ferrite - utilisés à des fréquences plus élevées (dizaines de kHz à MHz) dans les alimentations à découpage, les inductances et les filtres. Ils permettent des tailles beaucoup plus petites mais ont un flux de saturation plus faible.
• Le choix du matériel change :
  • Pertes de base (surtout à haute fréquence).
  • Comportement de saturation (la densité de flux que le noyau peut supporter).
  • Taille en fonction de l'augmentation de la température pour un niveau de puissance donné.
  • Coût et disponibilitésurtout pour les noyaux de poudre spécialisés.

Pour un "gros beignet de métal" typique à 50/60 Hz, vous avez presque certainement affaire à des tores à enroulement en bandes de silicium et d'acier. Les tores à haute fréquence se comportent suffisamment différemment pour constituer un sujet de conception pratiquement à part.

8. Liste de contrôle pour la conception et la sélection pratiques

Lorsque vous choisissez un transformateur toroïdal - pas seulement en théorie, mais aussi pour une nomenclature - c'est la liste de contrôle qui vous intéresse vraiment.

Au minimum, précisez :

• Cote VA - ne pas se contenter de deviner la puissance de sortie ; inclure les inefficacités et la marge de manœuvre.
• Tension et fréquence primaires - par exemple, 115/230 V sélectionnable, 50/60 Hz.
• Tensions et courants secondaires - y compris les prises et la tolérance de régulation sous charge.
• Système d'isolation et agréments - UL/IEC/CE, classe d'isolation, besoins en matière de fluage et de dégagement.
• Style de montage - en pot, encapsulé ou à cadre ouvert ; à boulon unique, à montage sur circuit imprimé ou à montage sur cadre.
• Criblage et blindage - des écrans électrostatiques, des chambres doubles ou des boucliers externes si vous êtes à proximité de circuits ultra-sensibles.
• Des questions supplémentaires qui permettent de distinguer les bonnes conceptions des excellentes :
  • Ai-je besoin d'un circuit de démarrage progressif ou NTC pour gérer l'appel de courant ?
  • Quelle est la température de l'environnement ambiant et quelle est la augmentation de la température est acceptable ?
  • Existe-t-il les courants harmoniques ou des charges déséquilibrées dont je devrais parler avec le vendeur ?
  • Cette unité sera-t-elle en pot (meilleur amortissement mécanique et meilleure protection) ou laissé ouvert (meilleur refroidissement et inspection plus aisée) ?

Si vous abordez une conversation avec un fournisseur en connaissant déjà vos exigences en matière d'AV, de réglementation, d'environnement et de conformité, vous êtes en avance sur 90% le marché.

9. Gérer le courant d'appel comme un pro

L'une des "surprises" les plus courantes avec les toroïdes est la conception d'un banc d'apparence parfaite. des fusibles qui sautent dans le champ. Il s'agit presque toujours d'un inrush.

Comme le noyau toroïdal n'a pas d'entrefer et que les fuites sont très faibles, si vous l'alimentez à un pic de tension avec une magnétisation résiduelle dans la direction la plus défavorable, il peut saturer brièvement et tirer plusieurs fois son courant nominal.

• Moyens courants de maîtriser l'appel d'air :
  • Thermistances NTC en série - simple et bon marché, mais attention à la dissipation continue.
  • Relais temporisé/dérivation de triac - résistance en série à la mise sous tension, puis court-circuitée après un délai.
  • Commutation en croix zéro ou en phase - La commande intelligente permet d'alimenter le transformateur à un moment favorable de la forme d'onde du courant alternatif.
  • Fusibles surdimensionnés / à action lente - utile, mais ne comptez pas uniquement sur elle si l'afflux est massif.

Une conception toroïdale qui ne tient pas compte de l'appel de courant est comparable à une voiture de sport haute performance chaussée de pneus bon marché - elle peut techniquement "fonctionner", mais elle vous causera des problèmes dans le monde réel.

10. Conseils en matière de mécanique et de mise en page (les choses que l'on apprend à la dure)

Au-delà de la fiche technique, il existe des leçons pratiques très humaines sur l'utilisation des transformateurs toroïdaux :

• Garder circuits analogiques et RF de bas niveau loin du transformateur, même si le champ parasite est faible. Placez le tore près du bord de la carte ou dans son propre coin du châssis.
• Faites tourner légèrement le transformateur pendant que vous mesurez le bourdonnement dans le circuit - en raison de la façon dont le champ se couple, un bourdonnement peut se produire dans le circuit. Rotation de 10 à 20 peut parfois modifier sensiblement la captation du bruit.
• Ne pas sous-estimer matériel de montageles coussinets en caoutchouc, les rondelles isolantes et une compression adéquate peuvent réduire les vibrations mécaniques et les bruits parasites.
• Si vous concevez l'enceinte, réfléchissez aux éléments suivants voies d'écoulement de l'airLes toroïdes peuvent chauffer s'ils sont enfermés dans une boîte avec une mauvaise ventilation.
• Des habitudes de mise en page rapides et payantes :
  • Utilisation paires torsadées pour les fils primaires et secondaires, dans la mesure du possible.
  • Distinguer physiquement et visuellement le câblage principal et le câblage secondaire.
  • Acheminer les signaux sensibles orthogonalement et à distance des fils du transformateur.

11. Lorsque Non Utiliser un transformateur toroïdal

Il est tout à fait possible de décider qu'un tore n'est pas l'outil adéquat pour ce travail.

Oubliez le battage médiatique toroïdal si :

• Votre transformateur est très grande (dizaines de kVA ou plus) et le prix est roi. Le laminé ou d'autres conceptions de classe puissance seront la norme dans ce domaine.
• Votre application peut tolérer quelques ronflements et fuites, mais elle ne peut absolument pas tolérer les éléments suivants coût supplémentaire ou complexité de l'approvisionnement.
• Vous avez besoin d'une structures d'enroulement complexesIl peut s'agir, par exemple, d'une chambre multiple séparée ou de formes mécaniques inhabituelles qui sont plus pratiques avec des bobines conventionnelles.
• Vous travaillez dans des environnements difficiles et sales (par exemple, de gros équipements industriels) où facilité d'entretien et remplacement sur le terrain plus que l'efficacité absolue ou le bruit.
• Version courte :
  • Utiliser les tores dans les cas suivants performance et compacité matière.
  • Utiliser E-I lorsque le coût, la puissance brute ou la simplicité robuste dominer.

12. FAQ sur le tir rapide

Nous allons répondre à quelques questions courantes que se posent les ingénieurs et les amateurs.

Q : Les transformateurs toroïdaux sont-ils toujours meilleurs que les E-I ? A : Non. Ils sont meilleurs pour compact, peu bruyant, à haut rendement jusqu'à quelques kVA. Au-delà, ou lorsque le coût et la simplicité dominent, E-I est très souvent le meilleur choix.

Q : Puis-je remplacer un transformateur E-I par un tore ? A : D'un point de vue électrique, peut-être, si les VA et les tensions correspondent. Mais réfléchissez :

• Courant d'appel (il peut être nécessaire de remplacer les fusibles, les relais et les disjoncteurs).
• Montage (il se peut que vous ayez besoin d'un nouveau support ou d'un nouveau trou).
• Les champs parasites peuvent s'améliorer, mais habillage du plomb et mise à la terre pourrait également nécessiter des ajustements.

Q : Pourquoi mes toroïdes me semblent-ils "trop chauds" même s'ils sont conformes aux spécifications ? A : Haute efficacité ne signifie pas "froid". Cela signifie moins de gaspillage d'énergieMais ces déchets sont toujours de la chaleur réelle dans un volume plus petit. Vérifier :

• Température ambiante.
• Charge continue ou intermittente.
• Ventilation et pression de montage (un serrage excessif peut affecter le refroidissement).

Q : Puis-je faire fonctionner un transformateur toroïdal à une fréquence plus élevée pour le rétrécir ? A : Seulement si c'est conçu pour cette fréquence. Les tores standard pour le secteur sont prévus pour 50/60 Hz ; si vous les poussez plus loin, vous rencontrerez rapidement des pertes de noyau et des problèmes d'échauffement. Les tores haute fréquence utilisent des matériaux différents (par exemple, des ferrites ou des noyaux en poudre spéciaux) explicitement optimisés pour ce régime.

13. Conclusion : Comment penser les transformateurs toroïdaux

Si vous ne vous souvenez de rien d'autre, souvenez-vous de ce modèle mental :

Les toroïdes échangent la complexité et le coût de fabrication contre des magnétiques plus propres, un meilleur rendement et une empreinte plus compacte.

Dans les modèles où le bruit, l'efficacité et l'espace Les transformateurs toroïdaux sont souvent rentabilisés en termes de performances et de fiabilité par les appareils audio, les instruments médicaux, les équipements de laboratoire haut de gamme et les onduleurs compacts.

Dans les modèles où puissance brute et coût dominent, un transformateur E-I bien conçu reste un choix parfaitement moderne et respectable.
