Der vollständige Leitfaden zur Herstellung eines Statorkerns: Vom Anfang bis zum Ende

Die Statorkern ist das Herzstück eines jeden Elektromotors. Er ist der feste Teil, der stillsteht und für Bewegung sorgt. Zu lernen, wie wir einen Statorkern entwerfen und herstellen, ist sehr wichtig für die Herstellung von Motoren, die besser und stärker sind und weniger Energie verbrauchen. Dieser Artikel zeigt Ihnen den gesamten Herstellungsprozess. Sie werden erfahren, was ein Statorkern ist, warum er so wichtig ist und wie er genau hergestellt wird. Diese Informationen sind für jeden interessant, der mit einem Motor arbeitet oder einfach nur wissen möchte, wie Dinge hergestellt werden.

Was genau ist ein Statorkern? Eine einfache Erläuterung

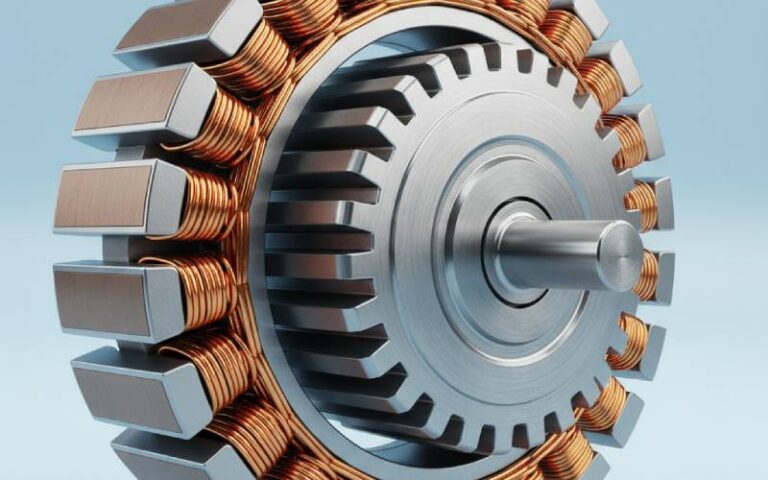

Ein Statorkern ist der Teil eines Elektromotors, der sich nicht bewegt. Denken Sie an einen Motor. Er hat einen Teil, der sich dreht, und einen Teil, der sich nicht bewegt. Der Statorkern ist der Hauptteil, der an einer Stelle bleibt. Dieser Statorkern besteht nicht aus einem einzigen massiven Stück Metall. Er besteht vielmehr aus einem Stapel sehr dünner Metallplatten. Diese Platten werden als Lamellen bezeichnet. Der Statorkern bildet einen Pfad für das Magnetfeld im Inneren des Motors. Dieses Magnetfeld ist es, das den Motor zum Laufen bringt.

Das Wort "Stator" kommt von "stationär", was bedeutet, dass er sich nicht bewegt. Das Wort "Kern" bedeutet, dass es sich um den Teil in der Mitte handelt. Der Statorkern ist also das unbewegliche Zentrum der elektrischen Teile des Motors. Die Qualität des Statorkerns ist für den Motor sehr wichtig. Ein guter Statorkern trägt zum guten Funktionieren des Motors bei. Ein schlechter Statorkern kann einen Motor schwächen und viel Energie verschwenden. Jede rotierende elektrische Maschine braucht einen guten Statorkern, um richtig zu funktionieren. Der gesamte Konstruktions- und Herstellungsprozess dreht sich darum, den bestmöglichen Statorkern für einen bestimmten Motortyp zu entwickeln.

Warum ist der Stator so wichtig für einen Motor?

Der Stator ist ein sehr wichtiger Teil eines jeden Motors. Die Hauptaufgabe des Statorkerns ist die Führung des Magnetfelds. Um den Statorkern sind Kupferdrähte gewickelt, die als Wicklung bezeichnet werden. Wenn Strom durch diese Wicklung fließt, erzeugt er ein starkes Magnetfeld. Der Statorkern verstärkt dieses Feld und richtet es auf den beweglichen Teil des Motors aus. Wenn der Statorkern nicht gut verarbeitet ist, kann das Magnetfeld entweichen. Dadurch wird der Motor schwächer und verschwendet Energie.

Ein gut gefertigter Statorkern trägt dazu bei, den Wirkungsgrad des Motors zu verbessern. Der Wirkungsgrad gibt an, wie gut der Motor elektrische Energie in Bewegung umwandelt. Ein Motor mit hohem Wirkungsgrad spart Strom und damit auch Geld. Der Statorkern trägt auch dazu bei, dass der Motor kühl bleibt. Die dünnen Lamellen, aus denen der Statorkern besteht, tragen dazu bei, die durch die wechselnden Magnetfelder entstehende Wärme zu verringern. Wäre der Statorkern nur ein massiver Stahlblock, würde er viel zu schnell sehr heiß werden. Ein Motor, der kühl bleibt, hält länger und funktioniert besser. Ein guter Statorkern ist also sehr wichtig für die Herstellung eines Motors, der stark ist, Energie spart und lange hält.

Was bewirkt die Lamination bei einem Motorstator?

Die Verwendung eines Blechpakets ist eine sehr clevere Idee bei der Motorkonstruktion. Wie bereits erwähnt, besteht ein Statorkern nicht aus einem einzigen Stück. Er besteht aus einem Stapel dünner Stahlbleche. Jedes dieser Bleche ist eine Lamelle. Jedes Blech im Statorkern hat eine dünne, nicht-elektrische Schicht. Diese Schicht trennt sie von der nächsten Schicht. Diese Konstruktion ist sehr wichtig für das Funktionieren des Motors. Sie hilft, die so genannten "Wirbelströme" zu verhindern.

Wirbelströme sind kleine Kreise aus elektrischem Strom. Sie können sich im Inneren eines massiven Metallstücks bilden. Dies geschieht, wenn sich das Metall in einem Magnetfeld befindet, das sich ständig ändert. Diese Ströme tragen nicht zum Betrieb des Motors bei. Sie erzeugen nur Wärme und verschwenden Energie. Wenn wir eine Lamelle für den Stator verwenden, können wir verhindern, dass diese Ströme zu groß werden. Da jede Lamelle sehr dünn ist, können sich keine großen Wirbelströme bilden. Dies trägt dazu bei, dass weniger Energie verschwendet wird und der Stator kühl bleibt. Die Dicke der einzelnen Bleche ist sehr wichtig. Bei einem Hochgeschwindigkeitsmotor ist das Blech vielleicht nur 0,35 mm dick. Diese geringe Dicke hat einen großen Einfluss auf den Wirkungsgrad des Motors. Wie gut der gesamte Stator funktioniert, hängt davon ab, wie gut die einzelnen Bleche sind.

Wie werden die verschiedenen Statorkerndesigns gruppiert?

Es gibt mehr als eine Art von Statorkern. Wir können sie nach ihrer Bauart in Gruppen einteilen. Diese Klassifizierung hilft uns, den richtigen Statorkern für eine bestimmte Aufgabe auszuwählen. Eine Möglichkeit, einen Statorkern zu gruppieren, ist die Art des Motors, für den er bestimmt ist. Bei einigen Motoren befindet sich der Rotor (der Teil, der sich dreht) auf der Innenseite. Der Stator ist ein hohler Ring, der ihn umgibt. Bei anderen Motoren befindet sich der Stator auf der Innenseite, und der Rotor dreht sich außen um ihn herum. Die Art und Weise, wie wir den Statorkern entwerfen und herstellen, ist bei jedem Typ sehr unterschiedlich.

Eine weitere Möglichkeit, sie zu gruppieren, ist ihre Form. Die meisten Motoren sind rund und verwenden daher einen zylindrischen Statorkern. Einige Maschinen, wie Magnetschwebebahnen oder Maschinen in einer Fabrik, verwenden jedoch einen Linearmotor. Ein Linearmotor funktioniert, indem er sich in einer geraden Linie bewegt, anstatt sich zu drehen. Der Stator eines Linearmotors ist ein langer, flacher Stab. Dieser lineare Statorkern hat seine eigene spezielle Herstellungsweise. Die Art und Weise, wie wir einen Statorkern herstellen, hängt davon ab, wie er aussehen soll und wofür er verwendet wird. Diese Gruppierung hilft den Ingenieuren, die beste Art der Statorherstellung zu wählen.

Welche Materialien werden für die Herstellung eines Statorkerns verwendet?

Das Hauptmaterial für die Herstellung eines Statorkerns ist eine besondere Art von Stahl. Dieser Stahl wird als Elektrostahl bezeichnet. Es ist nicht die gleiche Art von Stahl, die für den Bau eines Autos oder einer Brücke verwendet wird. Elektrostahl hat besondere magnetische Eigenschaften. Es kann leicht in einen Magneten verwandelt werden, und es kann seinen Magnetismus auch leicht wieder verlieren. Dies ist sehr wichtig, da sich das Magnetfeld im Inneren eines Motors ständig verändert. Dieses Stahl hilft dem Statorkern, das Magnetfeld zu lenken und sehr wenig Energie zu verlieren.

Jedes Blech wird aus einer großen Platte dieses Elektrostahls geschnitten, die auch als Stahlplatte bezeichnet wird. Bevor die Stahlplatte verwendet wird, wird sie normalerweise mit einer sehr dünnen Schicht überzogen. Diese Schicht kann ein Lack oder ein Oxid sein. Diese Schicht wirkt wie ein Isolator, d. h. Strom kann sie nicht durchdringen. Wenn die Bleche zu einem Stapel zusammengefügt werden, um den Statorkern zu bilden, verhindert diese Beschichtung, dass Strom zwischen den Blechen fließt. Auf diese Weise verringern wir die verschwenderischen Wirbelströme. Die Wahl des richtigen Elektrostahls und der richtigen Beschichtung ist sehr wichtig für das Funktionieren des endgültigen Motorstators.

Wie funktioniert der Stempelprozess für eine Stator-Laminierung?

Die gebräuchlichste Art, eine Laminierung herzustellen, ist ein Verfahren, das als Stanzen bezeichnet wird. Dazu wird eine sehr große Maschine, eine Presse, verwendet. Diese Maschine hat ein sehr scharfes Werkzeug, die sogenannte Matrize. Diese Matrize hat die genaue Form des Blechs. Eine Rolle Elektrostahlblech wird in die Presse gelegt. Die Presse drückt dann mit großer Kraft nach unten. Mit der Matrize stanzt sie die Form des Blechs aus dem Stahlblech. Dieses Verfahren ist sehr schnell und kann Hunderte von Blechen pro Minute herstellen.

Es ist sehr wichtig, dass dieser Prozess genau ist. Jede Lamelle für einen Statorkern muss fast genau gleich sein. Wenn die Größen nicht stimmen, passt der endgültige Statorkern nicht richtig zusammen. Ein schlechter Stempel kann raue Kanten erzeugen. Diese rauen Kanten können die Funktionsfähigkeit des Magnetfelds des Motorstators beeinträchtigen. Das Verfahren und die Vorrichtung zum Stanzen wurden mit vielen neuen Ideen verbessert, um es schneller und genauer zu machen. Das Ziel ist es, jedes Mal eine perfekte Laminierung für den Stator herzustellen.

Wie wird ein Lamellenstapel zum Statorkern zusammengesetzt?

Nachdem Tausende von Blechen gestanzt wurden, müssen sie zum Motorkern zusammengesetzt werden. Dieser Schritt wird als Stapeln oder Zusammensetzen bezeichnet. Das Hauptziel besteht darin, einen Stapel von Blechen mit einer bestimmten Höhe zusammenzustellen. Alle Bleche im Stapel müssen perfekt aneinandergereiht werden. Schon eine winzige Verdrehung kann die Funktionsfähigkeit des Statorkerns beeinträchtigen. Um die Ausrichtung zu erleichtern, werden häufig kleine Schnitte an der Außenseite der einzelnen Bleche vorgenommen.

Es gibt mehrere Möglichkeiten, den Stapel zusammenzuhalten, um den fertigen laminierten Statorkern zu erhalten.

• Schweißen: Eine gängige Methode ist das Verschweißen der Außenseite des Stapels. Eine dünne Schweißnaht, die an der Seite des Statorkerns entlang verläuft, hält die Lamellen sehr fest zusammen.
• Bindung: Für einige Statorkerne wird ein spezieller Klebstoff verwendet. Der Kleber wird auf jede einzelne Schicht aufgetragen, und dann wird der gesamte Stapel in einem Ofen gekocht. So entsteht ein sehr starker Statorkern.
• Verzahnung: Manchmal entstehen beim Stanzen kleine Unebenheiten auf der Laminierung. Wenn sie gestapelt werden, rasten diese Erhebungen in die nächste Schicht ein. Dadurch wird der Stapel zusammengehalten, ohne dass er geschweißt werden muss.

Die Art und Weise, wie wir den Statorkern zusammensetzen, hängt von der Konstruktion des Motors und den Herstellungskosten ab. Das fertige Teil sieht solide aus, aber die einzelnen Lagen sind getrennt, so dass kein Strom zwischen ihnen fließen kann. Jetzt ist es bereit für den nächsten Schritt.

Was ist der große Unterschied zwischen einem linearen Stator und einem runden Stator?

Die meisten Menschen denken, dass Motoren runde Dinge sind, die sich drehen. Diese Motoren verwenden einen runden oder zylindrischen Statorkern. Das Herstellungsverfahren für diese Art von Stator ist für viele Menschen verständlich. Die Bleche werden übereinander gestapelt, um einen Hohlkreis zu bilden. Der Durchmesser und die Länge dieses Statorkerns sind sehr wichtige Maße.

Manche Motoren müssen jedoch eine Bewegung in einer geraden Linie erzeugen. Diese sind als Linearmotoren bekannt. Ein Linearmotor verwendet einen linearen Stator. Stellen Sie sich vor, Sie nehmen einen runden Stator, schneiden ihn auf und rollen ihn dann ab, so dass er zu einem flachen Stab wird. So sieht ein linearer Statorkern aus. Der Herstellungsprozess ist nicht derselbe. Anstatt runde Bleche zu stapeln, wird ein linearer Stator oft aus langen, rechteckigen Blechen hergestellt. Das Statorkern ist ein langes, gerades Blechpaket. Diese Art von Stator wird in Zügen, Aufzügen und anderen Maschinen verwendet, die eine exakte geradlinige Bewegung benötigen. Die Konstruktion und Herstellung eines linearen Statorkerns ist mit besonderen Problemen verbunden, die es zu lösen gilt.

Was sind die wichtigsten Schritte im Herstellungsprozess des Statorkerns?

Der gesamte Weg von einer Stahlrolle bis zum fertigen Statorkern lässt sich in einige Hauptfertigungsschritte unterteilen. Jeder Schritt muss mit großer Sorgfalt durchgeführt werden, um sicherzustellen, dass der Motorstator von hoher Qualität ist. Der gesamte Herstellungsprozess für einen Statorkern ist sehr genau.

Die folgende einfache Tabelle zeigt die wichtigsten Schritte:

Dieses Verfahren stellt sicher, dass jeder Statorkern gut genug für einen modernen Elektromotor ist. Der Statorkern der vorliegenden Konstruktion wird nach diesem sorgfältigen Verfahren hergestellt.

Wie können wir den Herstellungsprozess von Statorkernen für Motoren verbessern?

Ingenieure suchen ständig nach Möglichkeiten zur Verbesserung des Herstellungsverfahrens für Statorkerne. Ein besseres Verfahren kann bessere Motoren herstellen und zu großen Einsparungen führen. Eine Sache, auf die sie sich konzentrieren, ist die Verringerung des Abfalls. Wenn Bleche aus einer Stahlplatte gestanzt werden, bleibt immer etwas Stahl übrig. Durch neue Verfahren zur Platzierung der Stanzmuster kann mehr Stahl verwendet werden, und es fällt weniger Metallschrott an. Das ist besser für unsere Welt und spart außerdem Geld. Die Verbesserung der Motoreffizienz beginnt mit einem besseren Statorkern.

Eine weitere Möglichkeit zur Verbesserung ist der Einsatz neuer Technologien. Eine schnelle Suche bei Google Patents zeigt viele neue Ideen für die Herstellung eines Statorkerns. Einige Leute arbeiten an neuen Methoden zum Stanzen oder Schneiden einer Laminierung mit Lasern, um noch genauere Ergebnisse zu erzielen. Andere arbeiten an neuen Klebstoffarten, die den Statorkern stärker machen und besser mit Hitze umgehen können. Jede Verbesserung bei der Herstellung des Statorkerns trägt dazu bei, einen Motor zu bauen, der mehr Leistung hat, weniger Energie verschwendet und leiser ist. Dies ist auch bei der Reparatur und Wartung von dynamoelektrischen Maschinen wichtig. Ein besserer Statorkern kann eine längere Lebensdauer haben. Der Vorteil eines besseren Prozesses liegt auf der Hand: ein besserer Motor für alle.

Das Wichtigste zur Erinnerung

• Der Statorkern ist das unbewegliche Herzstück eines Elektromotors. Es wird aus einem Stapel dünner Platten hergestellt, die als Laminierung bezeichnet werden.
• Laminierungen sind sehr wichtig für die Funktionsfähigkeit eines Motors. Sie sind aus Elektrostahl gefertigt und tragen dazu bei, Energie- und Wärmeverluste zu verringern.
• Der Herstellungsprozess besteht aus einer Reihe genauer Schritte. Dazu gehört das Stanzen, Stapeln und Zusammenfügen der Laminate.
• Ein guter Statorkern ist sehr wichtig. Die Qualität des Statorkerns hat einen direkten Einfluss auf die Leistung des Motors, seine Laufleistung und seine Lebensdauer.
• Es gibt immer eine Möglichkeit, die Dinge zu verbessern. Es werden immer neue Möglichkeiten geschaffen, um den Herstellungsprozess von Statorkernen besser und billiger zu machen.
