Was ist ein Motorrad-Stator? Ein einfacher Leitfaden für den Stromerzeuger Ihres Motorrads

Die elektrische Anlage Ihres Motorrads kann vielen Fahrern wie ein Rätsel vorkommen. Sie drehen den Schlüssel, drücken den Startknopf, und der Motor erwacht zum Leben. Aber was sorgt dafür, dass die Batterie voll ist und die Lichter leuchten, während Sie fahren? Die Antwort ist ein wichtiges Bauteil namens Stator. In diesem Leitfaden erfahren Sie alles, was Sie über den Stator eines Motorrads wissen müssen. Wir erklären, was er ist, wie er funktioniert und was zu tun ist, wenn er kaputt geht. Diese Informationen werden Ihnen helfen, Ihr Motorrad besser kennenzulernen und Sie davor bewahren, am Straßenrand stecken zu bleiben.

Was ist ein Motorradstator und warum ist er wichtig?

Ein Stator ist ein sehr wichtiges elektrisches Bauteil im Motor Ihres Motorrads. Man kann ihn sich wie ein kleines Kraftwerk vorstellen. Der Stator ist ein Hauptbestandteil des Ladesystems des Motorrads, das auch als Lichtmaschine bezeichnet wird. Seine einzige Aufgabe besteht darin, Strom zu erzeugen. Ohne einen funktionierenden Stator bleibt die Batterie Ihres Motorrads nicht geladen. Sehr bald wird Ihre Zündung nicht mehr funktionieren, Ihre Lichter werden dunkel, und Ihr Motorrad wird nicht mehr laufen.

Der Stator ist ein rundes Metallteil, das mit Kupferdrähten umwickelt ist. Diese Gruppe von Drähten wird als Wicklung bezeichnet. Der Stator wird "Stator" genannt, weil er stationär ist, das heißt, er dreht sich nicht. Er ist mit dem Motorgehäuse verbunden und bewegt sich nicht. Der Stator bleibt stationär, während sich ein anderes Teil in seiner Nähe dreht. Durch diese einfache, aber intelligente Konstruktion erzeugt Ihr Motorrad die gesamte benötigte elektrische Leistung. Das Verständnis des Motorrad-Stators ist der erste Schritt zur Behebung vieler elektrischer Probleme.

Wie arbeitet der Motorrad-Stator mit der Lichtmaschine zusammen?

Ihr Motorrad hat keine große Lichtmaschine wie ein Pkw oder Lkw. Es hat ein kleineres System, das die gleiche Aufgabe erfüllt. Dieses System wird manchmal als Lichtmaschine oder einfach als Generator bezeichnet. Die beiden Hauptbestandteile dieser Lichtmaschine sind der Stator und der Rotor. Der Stator ist der Teil, über den wir sprechen, der Ring aus Drahtspulen, der stillsteht. Der Rotor ist ein Teil, der sich dreht. Der Rotor ist normalerweise ein Teil des Schwungrads des Motors.

So arbeiten sie zusammen, um Strom zu erzeugen. Der Rotor ist mit starken Dauermagneten bestückt. Wenn der Motor läuft, bringt die Kurbelwelle den Rotor zum Drehen. Wenn sich der Rotor dreht, bewegen sich seine Magnete schnell an den Kupferdrahtspulen des stationären Stators vorbei. Durch diesen Vorgang, der als elektromagnetische Induktion bezeichnet wird, entsteht ein Magnetfeld, das in den Spulen des Stators einen elektrischen Strom erzeugt. Auf diese Weise erzeugt der Stator eine Wechselspannung (AC = Alternating Current).

Wo befindet sich der Stator bei einem Motorrad?

Der Stator ist normalerweise leicht zu finden. Er befindet sich im Inneren des Motors und ist mit einer Seite der Kurbelwelle verbunden. Bei den meisten Motorrädern finden Sie den Stator auf der linken Seite des Motors. Er befindet sich hinter der Motorabdeckung, die auch Lichtmaschinendeckel genannt wird. Der Stator ist direkt an dieser Abdeckung oder an dem dahinter liegenden Metallteil des Motors befestigt.

Um einen Blick auf den Stator zu werfen, müssen Sie das Öl aus dem Motor ablassen und die Motorabdeckung abnehmen. Sie sehen dann ein kreisförmiges Teil mit vielen Kupferdrähten. Das ist der Stator. Außerdem sehen Sie das Schwungrad oder den Rotor, der sich über oder in dem Stator befindet. Die Kabel vom Stator führen aus dem Motorgehäuse heraus und sind mit dem elektrischen System des Motorrads verbunden, beginnend mit dem Regler.

Was ist der Unterschied zwischen einem Stator und einem Rotor?

Es kann leicht passieren, dass man den Stator und den Rotor verwechselt, da sie so eng zusammenarbeiten. Sie sind beide Teile der Lichtmaschine und befinden sich im Inneren des Motors. Am besten merkt man sich die beiden Teile, wenn man sich ihre Namen ansieht.

Die der Stator bleibt stehen. Es bewegt sich nicht. Es handelt sich einfach um eine Gruppe von Drahtspulen, die um einen Metallkern gewickelt sind. Die Der Rotor dreht sich. Er dreht sich zusammen mit der Kurbelwelle des Motors. Er ist der Teil, der die Magnete hält. Durch das Drehen der Magnete des Rotors an den Spulen des Stators erzeugt die Lichtmaschine Strom.

Hier ist eine einfache Tabelle, die zeigt, was sie unterscheidet:

Wie erzeugt der Stator den Strom für das elektrische System?

Der Stator ist der Ort, an dem die gesamte Leistung Ihres Motorrads beginnt, wenn der Motor eingeschaltet ist. Wie wir bereits gelernt haben, erzeugt der Stator Wechselstrom. Das elektrische System Ihres Motorrads, wie z. B. die Batterie und die Zündung, wird jedoch mit Gleichstrom (DC) betrieben. Das elektrische System muss über eine Möglichkeit verfügen, den Strom vom Stator umzuwandeln.

Hier kommt ein weiteres elektrisches Bauteil, der Regler/Gleichrichter, zum Einsatz. Der vom Stator erzeugte Wechselstrom wird über die Verkabelung zu diesem wichtigen Bauteil geleitet. Der Regler/Gleichrichter hat zwei Aufgaben. Erstens muss er die Wechselspannung in Gleichspannung umwandeln. Zweitens steuert er die Spannung, die zur Batterie gelangt. Dadurch wird sichergestellt, dass die Batterie nicht zu viel Strom erhält, was ihr schaden könnte.

Nachdem der Strom umgewandelt wurde, wird er für zwei Dinge verwendet. Sie lädt die Batterie auf und versorgt die Beleuchtung, die Zündung und andere elektronische Geräte des Motorrads mit Strom. Der Stator muss genügend elektrische Energie erzeugen, um die Batterie zu laden und gleichzeitig das ganze Motorrad zu betreiben.

Was sind die Anzeichen eines Statorausfalls?

Ein Stator kann nach einiger Zeit nicht mehr funktionieren. Die Hitze des Motors kann die dünne Beschichtung der Kupferwicklung beschädigen. Dies kann zu einem Kurzschluss in den Drähten führen. Wenn Ihr Stator nicht mehr richtig funktioniert, zeigt Ihnen Ihr Motorrad einige deutliche Anzeichen. Ein defekter Stator ist ein häufiger Grund für elektrische Ausfälle.

Dies sind die häufigsten Anzeichen für einen defekten oder verbrannten Stator:

• Eine Batterie, die immer wieder stirbt: Das häufigste Anzeichen ist eine Batterie, die die Ladung nicht hält. Sie können sie aufladen, und das Motorrad springt an, aber die Batterie verliert während der Fahrt an Leistung. Das bedeutet, dass der Stator seine Aufgabe, die Batterie zu laden, nicht erfüllt.
• Flackernde oder schummrige Lichter: Die Scheinwerfer oder die Armaturenbrettbeleuchtung können flackern oder sehr schwach aussehen. Dies kann passieren, wenn der Stator keine gleichmäßige Spannung liefert.
• Motorprobleme: Ein defekter Stator kann dazu führen, dass der Motor Fehlzündungen hat oder das Gefühl, dass er während der Fahrt an Leistung verliert. Das liegt daran, dass die Zündung nicht genug Strom bekommt.
• Ausgangsprobleme: Ihr Motorrad lässt sich möglicherweise nur schwer oder gar nicht starten, selbst wenn die Batterie in Ordnung zu sein scheint.

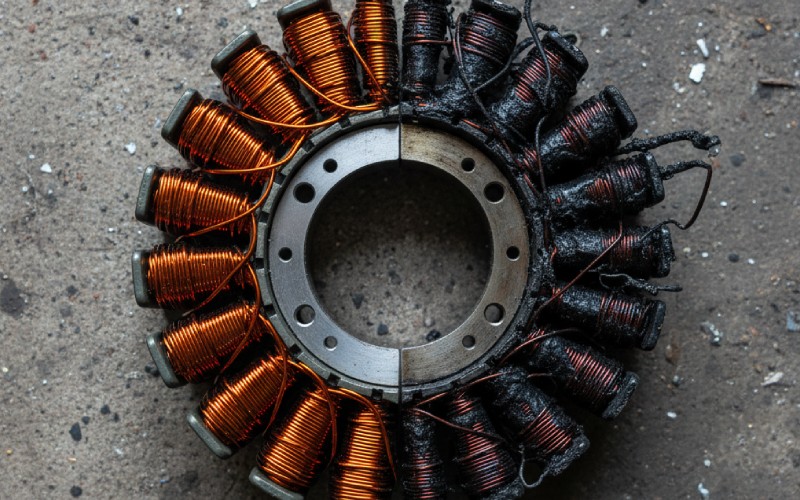

• Ein brennender Geruch: Manchmal können Sie einen Geruch wie verbranntes Plastik wahrnehmen, der von der Motorabdeckung ausgeht, wo sich der Stator befindet. Wenn Sie die Abdeckung abnehmen, sieht ein verbrannter Stator oft dunkel und geschmolzen aus.

Wie kann man einen Motorradstator testen?

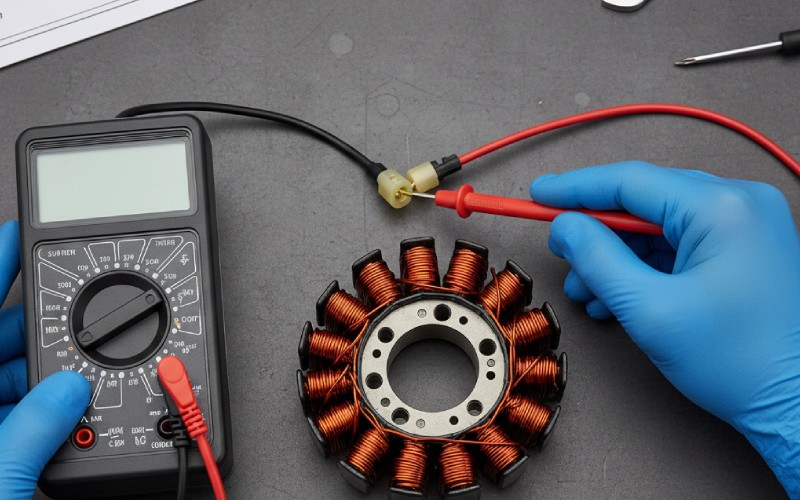

Wenn Sie vermuten, dass Ihr Stator ein Problem hat, können Sie ihn mit einem so genannten Multimeter testen. Ein Multimeter ist ein Gerät, mit dem der elektrische Widerstand geprüft werden kann. Dies ist ein relativ einfacher Test, aber Sie sollten im Wartungshandbuch Ihres Motorrads nachsehen, um die richtigen Schritte und die richtigen Zahlen für Ihr Motorrad zu finden.

Normalerweise gibt es zwei Tests, die Sie mit einem Multimeter an einem Stator durchführen können:

1. Widerstandsprüfung: Prüfen Sie den Widerstand zwischen den verschiedenen Stiften im Kabelstecker des Stators. In Ihrem Wartungshandbuch steht, wie hoch der Widerstand sein sollte. Wenn Ihr Multimeter einen zu hohen oder zu niedrigen Wert anzeigt, ist der Stator möglicherweise defekt. Dabei wird nach Problemen innerhalb der Statorspulen gesucht.
2. Bodenkontrolle: Prüfen Sie, ob eine Verbindung zwischen jedem Statorstift und der Motormasse besteht (jede saubere Metallstelle am Motor). Es sollte keine Verbindung bestehen. Wenn das Multimeter piept oder eine Verbindung anzeigt, bedeutet dies, dass der Statordraht irgendwo Metall berührt, wo er nicht sein sollte, und Sie müssen den Stator ersetzen.

Sie können auch eine Spannungsprüfung bei laufendem Motor durchführen. Sie prüfen die Wechselspannung, die der Stator erzeugt. Die Spannung sollte ansteigen, wenn Sie die Motordrehzahl erhöhen. Wenn Sie keine oder nur eine sehr geringe Wechselspannung sehen, funktioniert der Stator nicht. Das Testen eines Stators kann ein wenig schwierig sein. Wenn Sie sich nicht sicher sind, wie man das macht, sollten Sie einen Fachmann zu Rate ziehen.

Kann man einen Stator neu spulen oder sollte man ihn austauschen?

Wenn Sie einen defekten oder verbrannten Stator haben, haben Sie zwei Möglichkeiten: Sie können ihn neu wickeln oder einen neuen kaufen. Einen Stator neu zu wickeln bedeutet, den gesamten alten Kupferdraht zu entfernen und neuen Draht sehr sorgfältig um den Kern zu wickeln. Das ist eine sehr sorgfältige Arbeit, für die man Spezialwerkzeug braucht und die viel Zeit in Anspruch nimmt.

Lohnt es sich also, einen Stator neu zu wickeln? Für die meisten Menschen lautet die Antwort: Nein. Es ist ein schwieriger und langsamer Prozess. Wenn die Wicklung nicht richtig ausgeführt wird, funktioniert der reparierte Stator möglicherweise nicht gut oder könnte sehr bald wieder kaputt gehen. Wenn Sie jedoch ein sehr altes oder seltenes Motorrad haben, wie z. B. ein altes Dirt Bike, kann es unmöglich sein, Ersatzteile zu finden. In diesem Fall könnte das Neuwickeln Ihre einzige Wahl sein.

Bei den meisten Motorrädern ist es heute viel einfacher, schneller und sicherer, nur den Stator zu ersetzen. Der Kauf eines neuen Stators stellt sicher, dass Sie ein Teil erhalten, das korrekt gebaut ist und lange Zeit funktionieren wird. So können Sie Ihr Motorrad schnell und ohne zusätzliche Sorgen wieder zum Laufen bringen.

Warum sollten Sie Athena-Statoren für einen Ersatz wählen?

Wenn Sie den Stator ersetzen müssen, wollen Sie ein Teil, dem Sie vertrauen können und das gut funktioniert. Sie werden auch feststellen, dass es viele Marken zur Auswahl gibt. Wenn Sie auf der Suche nach zuverlässigen Ersatzoptionen sind, stechen die Statoren von Athena hervor. Athena ist ein bekanntes Unternehmen, das hochwertige Teile für Ihr Motorrad herstellt.

Die Statoren von Athena sind für ihre Robustheit bekannt und werden so hergestellt, dass sie genauso gut oder sogar besser als das Originalteil sind. Sie verwenden hochwertige Materialien für die Wicklung und die Beschichtungen, die dem Stator helfen, mit der Hitze besser umzugehen und zu verhindern, dass er zu früh ausfällt. Athena bietet Lösungen für alle Arten von Motorrädern, vom Straßenmotorrad bis zum Dirt Bike. Wenn Sie eine gute Marke wie Athena für Ihren Motorradstator wählen, können Sie sicher sein, dass das elektrische System Ihres Motorrads einwandfrei funktioniert.

Was können Sie tun, um die Lebensdauer Ihres Stators zu verlängern?

Ein Stator muss an einem heißen Ort arbeiten, in Motoröl. Auch wenn jeder Stator eines Tages kaputt geht, kann der Fahrer einiges tun, um ihm zu einer langen Lebensdauer zu verhelfen. Es ist viel besser, den Ausfall eines Stators zu verhindern, als ihn ersetzen zu müssen.

Erstens: Verwenden Sie immer hochwertiges Motoröl und wechseln Sie es zu den richtigen Zeiten. Frisches Öl trägt dazu bei, den Stator kühl zu halten, indem es ihm Wärme entzieht. Ein Stator kann überhitzen, wenn das Öl alt ist und sich zersetzt hat. Überprüfen Sie zweitens, ob Ihre Batterie in gutem Zustand ist. Eine schlechte oder alte Batterie zwingt das Ladesystem dazu, härter zu arbeiten, wodurch der Stator stärker belastet wird. Vergewissern Sie sich schließlich, dass alle elektrischen Anschlüsse sauber und fest sind. Eine schlechte Verkabelung kann einen Widerstand erzeugen, der das gesamte elektrische System, einschließlich des Stators, stärker belastet.

Kurz und bündig

Das Wissen über den Stator Ihres Motorrads ist sehr wichtig, um Ihr Motorrad in gutem Zustand zu halten. Gehen wir noch einmal die wichtigsten Punkte durch:

• Die Stator ist der Teil des Lichtmaschine der stillhält und AC Leistung für Ihr Motorrad.
• Es funktioniert mit einer Spinnerei Rotor (mit Magneten), um Elektrizität durch einen Prozess zu erzeugen, der elektromagnetische Induktion.
• Eine schlechte Stator kann zu einer leeren Batterie, schwachen Lichtern und Problemen mit dem Motor führen.
• Sie können eine Multimeter zum Testen einer Stator indem Sie seinen Widerstand und eventuelle Kurzschlüsse überprüfen.
• Für die meisten Radfahrer ist es besser, wenn sie den Stator austauschen durch ein neues, qualitativ hochwertiges ersetzen, anstatt zu versuchen, es zurückzuspulen.
• Eine gute Batterie und ein regelmäßiger Ölwechsel können dazu beitragen, dass Ihr Stator haben eine längere Lebensdauer.
