Ihr Leitfaden für die Welle eines Elektromotors: Typen, Design und warum es darauf ankommt

Ich bin seit langem in der Fertigungsbranche tätig. Ich habe gesehen, wie Unternehmen florieren, und ich habe sie kämpfen sehen. Und oft sind es die kleinsten Teile, die den Unterschied ausmachen. In diesem Artikel werde ich über eines dieser kleinen, aber mächtigen Teile sprechen: die Motorwelle. Sie werden erfahren, was eine Welle ist, wie sie funktioniert und warum eine schlecht gefertigte Welle Sie ein Vermögen an Reparaturen und Ausfallzeiten kosten kann. Dieser Leitfaden ist genau das Richtige für Sie, wenn Sie jemals mit einem ausfallenden Elektromotor zu tun hatten und nicht herausfinden konnten, warum. Ich zeige Ihnen, wie die Wahl der richtigen Welle Ihnen diese Kopfschmerzen ersparen kann.

Was ist eine Motorwelle und warum ist sie so wichtig?

Haben Sie sich jemals einen Elektromotor angesehen und sich gefragt, wie er Dinge in Bewegung setzt? Die Magie geschieht durch ein einfaches Teil, die Motorwelle. Betrachten Sie sie als das Rückgrat des Motors. Eine Motorwelle ist ein zylindrisches Bauteil, das aus dem Motor und seinem Gehäuse herausragt. Ihre Hauptaufgabe besteht darin, die Kraft aus dem Motorinneren nach außen zu transportieren. Ohne eine gute Welle ist der Motor nur ein Kasten voller Drähte, der brummt. Die Welle ist die Brücke zwischen elektrischer Energie und nützlicher Arbeit.

Das Problem ist, dass viele Leute die Welle übersehen. Sie sehen, dass ein großer, teurer Elektromotor ausfällt, und nehmen an, dass der ganze Motor defekt ist. Sie ersetzen den gesamten Motor, was sie Zeit und Geld kostet. Doch das eigentliche Problem ist oft eine schwache oder schlecht konstruierte Motorwelle. Diese einfach aussehende Stange muss unglaublichen Belastungen, Drehmomenten und Drehbewegungen standhalten. Wenn sie dieser Aufgabe nicht gewachsen ist, wird sie ausfallen.

Hier kommen wir ins Spiel. Im Laufe der Jahre habe ich unzählige mechanische Ausfälle gesehen, die durch eine schlechte Welle verursacht wurden. Wir haben uns auf die Herstellung von Präzisionsstiften und -wellen spezialisiert, die für eine lange Lebensdauer ausgelegt sind. Eine hochwertige Motorwelle ist keine Ausgabe, sondern eine Investition in die Zuverlässigkeit Ihrer gesamten Maschine. Eine starke Welle sorgt dafür, dass die Kraft des Motors reibungslos und effizient dorthin gelangt, wo sie hin soll. Die Welle ist für die Langlebigkeit eines jeden elektrischen Geräts unerlässlich.

Was sind die Hauptfunktionen von Wellen für Elektromotoren?

Die Hauptfunktion ist die Kraftübertragung. Der Elektromotor leistet die harte Arbeit, elektrische Energie in mechanische Bewegung umzuwandeln. Aber diese Bewegung ist nutzlos, wenn sie im Motor bleibt. Bei den Funktionen der Wellen von Elektromotoren geht es vor allem um die Übertragung. Die Welle nimmt die vom Motor erzeugte Drehkraft bzw. das Drehmoment auf und überträgt sie auf ein anderes Teil, z. B. ein Getriebe, eine Riemenscheibe oder eine Kupplung. Dies wird als Kraftübertragung bezeichnet. Die Welle ist der letzte Schritt in diesem Energieumwandlungsprozess.

Bei dieser Arbeit wird die Motorwelle stark beansprucht. Sie muss das Gewicht der an ihr befestigten Komponenten tragen. Außerdem muss sie die Verdrehungskraft des Drehmoments aushalten. Stellen Sie sich vor, Sie versuchen, eine Metallstange mit bloßen Händen zu verdrehen. Stellen Sie sich nun vor, ein leistungsstarker Motor würde dies Tausende Male pro Minute tun. Die Welle muss stark genug sein, um diese Kraft zu bewältigen, ohne sich zu verbiegen oder zu brechen. Die Kraftübertragung muss perfekt sein.

Eine hochwertige Welle ist mehr als nur eine Drehbewegung. Sie bietet eine stabile Achse für die rotierenden Teile der Maschine. Sie hält alles in der richtigen Position. Diese Stabilität ist der Schlüssel zu optimaler Leistung und langer Lebensdauer. Wenn Sie sich für eine Welle von uns entscheiden, entscheiden Sie sich für ein Bauteil, das für eine perfekte Kraftübertragung konzipiert ist. Wir stellen sicher, dass jede Welle den hohen Drehmomenten und Belastungen Ihrer Motoranwendungen standhält und Ihre Investition schützt.

Wie funktioniert die Motorwelle in einem Elektromotor?

Schauen wir uns das Innere eines Elektromotors an. Sie haben Drahtspulen und Magnete. Wenn Strom durch die Spulen fließt, erzeugt er ein Magnetfeld, das gegen die Magnete drückt. Dadurch entsteht eine Rotationskraft. Der Teil, der sich dreht, wird Rotor genannt, und die Motorwelle ist direkt mit ihm verbunden. Bei vielen Motortypen ist die Welle sogar der Kern des Rotors selbst. Die Welle läuft durch die Mitte des Motors und wird an beiden Enden von einem Lager getragen.

Dieser Aufbau ist einfach, aber sehr wichtig. Die Welle verbindet das Innere des Motors mit der Außenwelt. Wenn sich der Rotor dreht, dreht sich die Welle mit ihm. So funktionieren Elektromotoren. Sie wandeln elektrische Energie in mechanische Bewegung um, und die Motorwelle ist der Teil, der diese Bewegung überträgt. Das Ende der Welle, das aus dem Motor herausragt, wird als Abtriebswelle bezeichnet. Hier schließen Sie die anderen mechanischen Komponenten an.

Diese Konstruktion bedeutet, dass die Motorwelle vollkommen gerade und ausgewuchtet sein muss. Wenn die Welle auch nur ein bisschen verbogen ist, führt das zu großen Problemen. Sie wird beim Drehen wackeln und Vibrationen erzeugen, die das Lagersystem und andere empfindliche Motorkomponenten beschädigen können. Aus diesem Grund ist die Präzisionstechnik so wichtig. Wir bauen unsere Wellen so, dass sie perfekt gerade und stabil sind und sich reibungslos drehen. Eine präzise Welle schützt den gesamten Motor und hält Ihre Maschine am Laufen.

Verlieren Sie Geld durch eine schlechte Ausrichtung der Motorwelle?

Eine Frage, die ich meinen Kunden oft stelle: "Wie oft überprüfen Sie die Ausrichtung Ihrer Motorwelle?" Die Antwort lautet oft "nie". Das ist ein großer, kostspieliger Fehler. Bei der Wellenausrichtung wird sichergestellt, dass die Motorwelle perfekt auf die Welle des Geräts ausgerichtet ist, das sie antreibt. Wenn die Wellen falsch ausgerichtet sind, und sei es auch nur um einen winzigen Betrag, führt dies zu einer enormen Belastung.

Stellen Sie es sich so vor. Sie haben zwei Spinnruten, die eigentlich in einer perfekten Linie liegen sollten. Wenn eine etwas höher oder schräg steht, kämpfen sie bei jeder Drehung gegeneinander. Dieser Kampf erzeugt Reibung, Hitze und Vibrationen. Dadurch werden die Motorteile, insbesondere die Lager und die Kupplung, abgenutzt. Sie stellen fest, dass Dichtungen undicht werden. Sie hören seltsame Geräusche. Und ehe man sich versieht, ist der Motor komplett ausgefallen.

Dies ist ein Problem, das Ihrem Unternehmen stillschweigend Geld entzieht. Die zusätzlichen Vibrationen und die Reibung, die durch die Fehlausrichtung entstehen, verschwenden ebenfalls Energie und treiben Ihre Stromrechnungen in die Höhe. Sie zahlen für die vom Motor erzeugte Energie, die durch zerstörerische Kräfte verloren geht. Die Lösung ist einfach: regelmäßige Ausrichtung der Motorwelle. Und das beginnt mit einer gut gemachten Welle. Eine perfekt bearbeitete Welle macht das Ausrichten einfacher und zuverlässiger. Unsere Wellen werden mit Präzision gefertigt und bieten Ihnen eine solide Grundlage für ein gesundes mechanisches System.

Was passiert, wenn die Wellen nicht richtig ausgerichtet sind?

Wenn eine Motorwelle und die Welle des angetriebenen Geräts nicht in einer Linie liegen, spricht man von einem Wellenversatz. Dies ist eine der Hauptursachen für mechanische Ausfälle in rotierenden Maschinen. Die Fehlausrichtung zwingt die Welle, sich bei jeder einzelnen Umdrehung zu biegen. Diese ständige Biegung führt schließlich dazu, dass die Welle reißt und bricht. Es ist, als würde man eine Büroklammer hin und her biegen, bis sie bricht.

Die Schäden machen nicht an der Welle halt. Diese ständige Belastung wird auf andere Teile übertragen. Die Lager, die die Welle stützen, werden stark beansprucht. Fluchtungsfehler sind die Hauptursache für vorzeitigen Lagerausfall. Die Kupplung, die die beiden Wellen miteinander verbindet, wird ebenfalls einer Belastung ausgesetzt, für die sie nicht ausgelegt ist. Dies kann zu einem Versagen der Kupplung führen, was sehr gefährlich sein kann, wenn dies geschieht, während die Maschine mit hoher Geschwindigkeit läuft.

Das offensichtlichste Anzeichen für eine Fehlausrichtung der Welle sind übermäßige Vibrationen. Wenn Ihre Maschine stärker als gewöhnlich wackelt, ist eine Fehlausrichtung die wahrscheinliche Ursache. Diese Vibrationen können Schrauben lockern, Schweißnähte brechen und andere Teile Ihrer Maschine beschädigen. Es ist eine Kettenreaktion der Zerstörung, die mit zwei nicht fluchtenden Wellen beginnt. Durch den Einsatz einer flexiblen Kupplung und die richtige Ausrichtung des Motors können Sie dies verhindern. Eine qualitativ hochwertige Welle von uns macht diesen Prozess viel einfacher, da sie einen echten, geraden Referenzpunkt zum Ausrichten bietet.

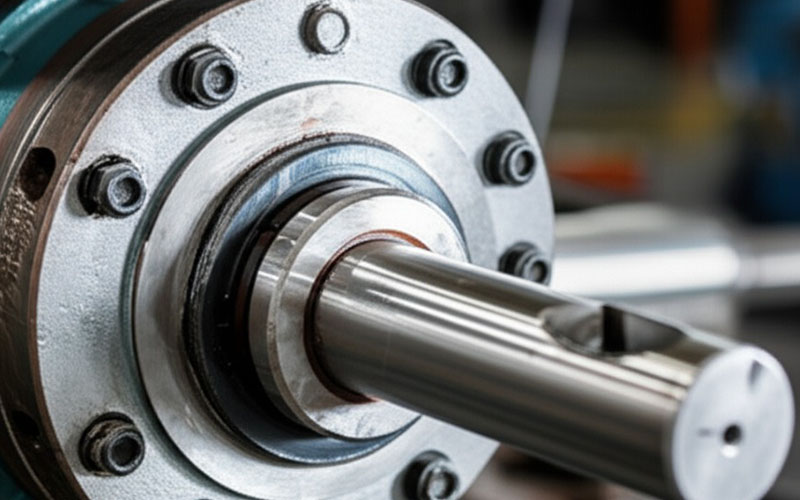

Wie verbindet eine Kupplung die Motorwelle mit anderen Teilen?

Eine Kupplung ist ein kleines, aber wichtiges Gerät. Ihre Aufgabe ist es, die Motorwelle mit der Welle einer anderen Maschine, z. B. einer Pumpe oder eines Getriebes, zu verbinden. Auf diese Weise kann die Motorwelle ihre Rotationskraft übertragen. Die Kupplung ist die Brücke zwischen dem Motor und den mechanischen Komponenten, die er antreibt. Es gibt viele Arten von Kupplungen, aber sie alle erfüllen diesen grundlegenden Zweck.

Ein wichtiger Typ ist die elastische Kupplung. Keine Ausrichtung ist jemals absolut perfekt. Elastische Kupplungen sind so konstruiert, dass sie kleine Ausrichtungsfehler ausgleichen können. Sie können sich ein wenig verbiegen oder durchbiegen, um die Belastung einer leichten Fehlausrichtung aufzufangen. Dadurch werden die Motorwelle und die Lager vor Schäden geschützt. Eine flexible Kupplung ist jedoch keine Lösung für eine schlechte Ausrichtung. Sie ist nur dazu da, winzige Fehler auszugleichen, die unmöglich zu beseitigen sind.

Die Wahl der richtigen Kupplung ist ebenso wichtig wie die Wahl der richtigen Welle. Die Kupplung muss in der Lage sein, das Drehmoment der Motorwelle zu bewältigen. Wenn das auf die Welle einwirkende Drehmoment zu hoch für die Kupplung ist, wird sie versagen. Wir können Ihnen helfen, Ihr gesamtes System zu überdenken. Eine gute Motorwelle verdient eine gute Kupplung. Zusammen bilden sie ein starkes und zuverlässiges Team für die Drehmomentübertragung und machen Ihre mechanischen Systeme robuster.

Welche verschiedenen Arten von Motorwellen können Sie verwenden?

Nicht alle Motorwellen sind gleich. Das Ende der Welle, an dem sie mit der Kupplung oder dem Getriebe verbunden ist, gibt es in verschiedenen Formen. Welche Form Sie benötigen, hängt von Ihrer Anwendung ab. Die Auswahl und das Design der Welle sind entscheidend. Die Kenntnis der verschiedenen Arten von Motorwellen kann Ihnen bei der Auswahl der richtigen Welle helfen. Schauen wir uns ein paar gängige Typen an.

Ein gängiger Typ ist die Passfederwelle. In diese Welle ist ein Schlitz, die so genannte Keilnut, gefräst. In diesen Schlitz und in einen entsprechenden Schlitz in der Kupplung passt ein kleines Metallstück, der sogenannte Keil. Diese Passfeder verriegelt die beiden Teile miteinander und sorgt dafür, dass sie sich wie eine Einheit drehen. Dies ist eine einfache und wirksame Methode zur Übertragung von Drehmoment. Ein anderer Typ ist die D-Welle oder abgeflachte Welle. Hier ist eine Seite der zylindrischen Welle flach geschliffen. Diese flache Oberfläche bietet einem Gewindestift Halt und verhindert ein Abrutschen der Welle.

Zu den anderen Wellentypen gehört die Keilwelle. Eine Keilwelle hat eine Reihe von Rillen oder Zähnen entlang ihrer Länge, die mit den Rillen in der Kupplung übereinstimmen. Diese Konstruktion kann ein großes Drehmoment aufnehmen und ist sehr stabil. Es gibt auch die Hohlwelle. Wie der Name schon sagt, besteht diese Welle aus einem Rohr anstelle einer massiven Stange. Sie ist leichter als eine Vollwelle und kann bei Anwendungen nützlich sein, bei denen das Gewicht eine Rolle spielt. Wir fertigen alle diese Wellentypen mit äußerster Präzision, damit Ihre Maschine die perfekte Motorwelle für die jeweilige Aufgabe erhält.

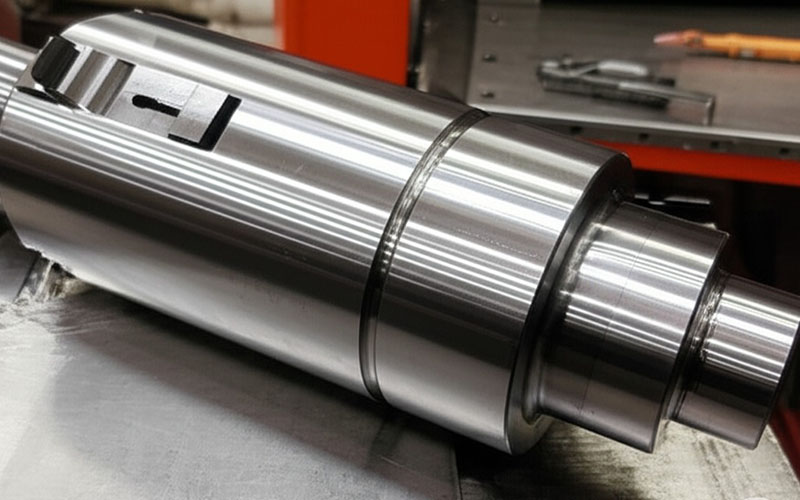

Welche Materialien für Motorwellen bieten die beste Leistung?

Das Material, aus dem eine Motorwelle hergestellt wird, ist von großer Bedeutung. Die Welle muss stark genug sein, um Drehmoment und Belastung auszuhalten, aber auch haltbar genug, um jahrelang zu halten. Das gängigste Material für Motorwellen ist in der Regel Stahl. Aber Stahl ist nicht gleich Stahl. Die beiden beliebtesten Werkstoffe sind Kohlenstoffstahl und legierter Stahl.

Kohlenstoffstahl ist eine gute Allround-Wahl. Er ist stark, hart und relativ preiswert. Für die meisten Standardmotoranwendungen ist eine Kohlenstoffstahlwelle eine zuverlässige und kostengünstige Option. Sie bietet die für den normalen Betrieb erforderliche Festigkeit. Wir verwenden hochwertigen Kohlenstoffstahl, um sicherzustellen, dass selbst unsere Standardwellen besser sind als die der Konkurrenz. Eine gute Stahlwelle ist die Grundlage für einen guten Motor.

Für anspruchsvollere Arbeiten ist legierter Stahl die bessere Wahl. Legierter Stahl ist Kohlenstoffstahl, dem andere Elemente wie Chrom oder Nickel zugesetzt sind. Diese Zusätze verleihen dem Stahl besondere mechanische Eigenschaften. Eine Welle aus legiertem Stahl kann viel stärker und zäher sein als eine aus Kohlenstoffstahl. Sie kann ein höheres Drehmoment, mehr Hitze und stärkere Stöße aushalten. Wenn Ihre Maschine unter extremen Bedingungen arbeitet, bietet eine Welle aus legiertem Stahl zusätzliche Zuverlässigkeit und Sicherheit. Wir können Ihnen bei der Entscheidung helfen, welches Material für Ihre Bedürfnisse am besten geeignet ist, damit Ihre Motorwelle Sie nie im Stich lässt.

Auf welche wichtigen mechanischen Eigenschaften sollten Sie bei einer Welle achten?

Wenn Sie sich mit Materialien für Motorwellen befassen, müssen Sie deren mechanische Eigenschaften berücksichtigen. Diese Eigenschaften geben Aufschluss darüber, wie sich das Material unter Belastung verhält. Die wichtigste Eigenschaft für eine Welle ist die Festigkeit. Die Welle muss stark genug sein, um ein Drehmoment zu übertragen, ohne sich zu verbiegen oder zu brechen. Dies wird oft als Zugfestigkeit bezeichnet.

Eine weitere wichtige Eigenschaft ist die Härte. Eine härtere Welle ist verschleißfester, insbesondere in den Bereichen, in denen sie ein Lager oder eine Dichtung berührt. Ein zu hartes Material kann jedoch auch spröde sein, d. h. es kann bei einem plötzlichen Aufprall brechen. Es muss also ein Gleichgewicht herrschen. Bei der Konstruktion der Motorwelle müssen sowohl Festigkeit als auch Zähigkeit berücksichtigt werden. Die Zähigkeit ist die Fähigkeit der Welle, Energie zu absorbieren, ohne zu brechen.

Die Abmessungen der Welle sind ebenfalls entscheidend für ihre mechanische Leistung. Eine dickere Welle ist stärker als eine dünnere. Auch die Länge der Welle spielt eine Rolle. Das Ziel eines guten Motorwellendesigns ist es, die perfekte Balance zwischen Material, Härte und Größe für die jeweilige Aufgabe zu finden. Unsere Ingenieure verfügen über jahrzehntelange Erfahrung auf diesem Gebiet. Wir entwerfen Wellen, die die idealen mechanischen Eigenschaften für eine überragende Leistung und Zuverlässigkeit in Ihren Motorsystemen aufweisen.

Wie kann eine qualitativ hochwertige Motorwelle die Zuverlässigkeit Ihrer Maschine verbessern?

Wie kann Ihnen das alles helfen? Fassen wir das Ganze zusammen. Sie führen ein Unternehmen, das auf Maschinen angewiesen ist. Wenn eine Maschine ausfällt, verlieren Sie Geld. Eine häufige Fehlerquelle ist das Kraftübertragungssystem des Elektromotors. Das Problem beginnt oft mit einer minderwertigen Motorwelle. Eine schwache, schlecht gefertigte oder falsch ausgerichtete Welle ist eine tickende Zeitbombe. Sie erzeugt Vibrationen, zerstört die Lager und führt schließlich zu einem katastrophalen Ausfall.

Die Enttäuschung ist groß. Sie tauschen den gesamten Motor aus, aber ein paar Monate später passiert das Gleiche. Die Kosten summieren sich. Die Ausfallzeiten beeinträchtigen Ihre Produktivität. Das ist der Schmerz, der entsteht, wenn man die Bedeutung eines kleinen Teils ignoriert. Die Welle ist eine mechanische Komponente, die das Herzstück Ihres Betriebs ist.

Die Lösung besteht darin, von Anfang an in Qualität zu investieren. Eine hochwertige, präzise gefertigte Motorwelle ist die Antwort. Wenn Sie eine Welle aus dem richtigen Material mit den richtigen mechanischen Eigenschaften verwenden, beseitigen Sie die Ursache für viele Ausfälle. Eine ordnungsgemäße Wellenausrichtung erhöht die Lebensdauer all Ihrer Motorenteile. Unsere Wellen sind so konzipiert, dass sie eine solide, zuverlässige Grundlage für Ihre mechanischen Teile bilden. Das bedeutet weniger Vibrationen, längere Lebensdauer der Lager und weniger unerwartete Ausfälle. Eine bessere Welle führt zu einer besseren, zuverlässigeren Maschine und spart Ihnen Zeit, Geld und Stress.

Die wichtigsten Punkte zur Erinnerung

Um sicherzustellen, dass Ihre Elektromotoren lange, lange Zeit laufen, sollten Sie diese wichtigen Punkte über die Motorwelle beachten:

• Die Motorwelle ist das entscheidende Bauteil, das die Energie vom Motor auf den Rest der Maschine überträgt. Sie ist mehr als nur eine Metallstange.
• Schlechte Wellenausrichtung ist eine der Hauptursachen für mechanische Ausfälle. Sie führt zu Vibrationen, die Lager und andere Teile beschädigen.
• Das für eine Welle verwendete Material ist wichtig. Kohlenstoffstahl eignet sich gut für den Standardeinsatz, während legierter Stahl besser für hochbelastete Arbeiten geeignet ist.
• Es gibt viele Wellentypen, z. B. Wellen mit Passfeder, D-Nut und Keilwellen. Wählen Sie diejenige, die Ihrem Bedarf an Kraftübertragung am besten entspricht.
• Die Investition in eine hochwertige, präzisionsgefertigte Motorwelle ist keine Kostenfrage. Sie ist eine Investition in die Zuverlässigkeit und Leistung Ihrer gesamten Maschine. Sie verhindert kostspielige Ausfallzeiten und Reparaturen.
