Magnetostriktion von CRGO-Laminaten: warum sie für das Rauschen von Transformatoren wichtig ist

1. Magnetostriktion in CRGO: die Kurzversion, die Ingenieure tatsächlich verwenden

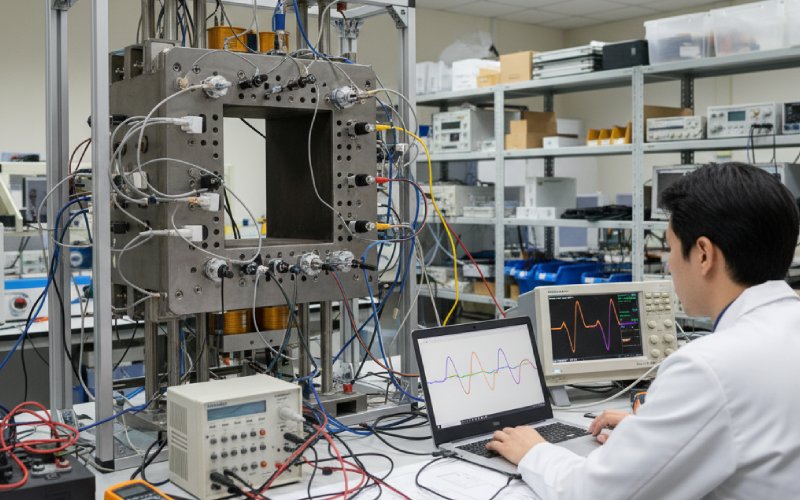

Die Magnetostriktion in kornorientiertem Elektroband ist einer der Hauptfaktoren für die Schwingungen im Transformatorkern und für akustische Geräusche. Das ist nicht neu; es hat sich in Laborstudien, Vollkerntests und jüngsten Berichten über Transformatorschwingungen gezeigt.

Ein paar Arbeitspunkte, nur um die Sprache anzugleichen:

• Häufigkeit: Bei sinusförmiger Erregung wird die Magnetostriktion von einer 2f-Komponente dominiert (100 Hz bei 50-Hz-Systemen, 120 Hz bei 60 Hz), wobei höhere Oberwellen weit in den hörbaren Bereich hineinreichen.
• Amplitude: Bei typischen CRGO liegt die magnetostriktive Dehnung in der Größenordnung von einigen ×10-⁶ in normalen Betriebsinduktionsbereichen (etwa 1,7-1,9 T). Rauscharme Stähle zielen darauf ab, diesen Wert auf ~1,5×10-⁶ oder weniger an bestimmten Prüfpunkten zu senken.
• Form der Wellenform: Gleichstromvorspannung, Oberschwingungen im Stromfluss und Spannungszustände verzerren die saubere Schmetterlingskurve, verzerren das Spektrum und erhöhen oft die hörbaren Komponenten.

Nichts davon macht von sich aus Lärm. Die Laminierung Stapel tut. Die Lücken, die Klemmung, die Beschichtung, die Art und Weise, wie Ihr CRGO zugeschnitten und zusammengesetzt wird. Hier wird die Magnetostriktion zu einem vibrierenden mechanischen System.

2. Warum sich der Einkauf für Magnetostriktion interessieren sollte

Aus der Sicht des Einkäufers kann die "Magnetostriktion" wie eine weitere obskure Zeile auf einem Stahldatenblatt erscheinen. Dabei steht sie in direktem Zusammenhang mit den Kostenpositionen, die Sie tatsächlich sehen:

• Überdimensionierte Tankversteifungen und Dämpfung
• Zusätzliche Schalldämmung um den Transformator herum
• Nacharbeit, wenn der werksseitige Lärmtest fehlschlägt
• Standortbeschwerden, Sanktionen, im schlimmsten Fall sogar Versetzung

Die Anbieter von GO-Stählen positionieren jetzt ausdrücklich "geringe Magnetostriktion" und "Geräuschreduzierung" als Wertmerkmale und nicht nur als akademische Eigenschaften.

Die Frage für den Einkauf lautet also nicht "Was ist Magnetostriktion?" Es ist: "Wie viel Magnetostriktion kann ich mir angesichts meines Lärmziels und meiner Kostenstruktur leisten?"

Hier hilft eine einfache mentale Karte der CRGO-Optionen.

3. CRGO-Laminat-Magnetostriktionsschichten (praktische Ansicht)

Nicht alle CRGOs sind gleich. Und nicht alle Behauptungen über "geringes Rauschen" bedeuten in einem Stapel das Gleiche. Auf der Grundlage von veröffentlichten Patenten zu geringem Rauschen, CRGO-Datenblättern und gemessenen Kerntests können Sie in Bereichen wie diesem denken:

Anmerkung: Die nachstehenden Zahlen sind Richtwerte, keine garantierten Werte. Beziehen Sie sich immer auf das Datenblatt und die Testmethode der jeweiligen Mühle.

* Grobe Beschreibungen auf technischer Ebene; verschiedene Mühlen geben unterschiedliche Prüfpunkte an (B, f, λ-Definition).

Die Wahl des Materials allein garantiert noch nicht den angestrebten dB(A). Aber sie legt den Grundstein. Wenn Sie mit einem lauten Stahl beginnen, kann der beste Stapel der Welt nicht viel ausrichten.

4. Wo Lamellenstapel Magnetostriktion in Rauschen verwandeln

Die magnetostriktive Belastung ist mikroskopisch klein. Der Lärm im Prüffeld ist es nicht. Die Brücke zwischen ihnen ist mechanisch:

1. Kaschierungsdicke und -sorte
   • Dünneres CRGO und hochpermeable Qualitäten verringern die Verluste und können durch die Begrenzung von Flussspitzen das Rauschen verringern.
   • Aber wenn die Lamellen schlecht gestapelt sind, bedeuten zusätzliche Schnittstellen mehr Stellen, an denen Vibrationen auftreten können.
2. Stress im Stapel
   • Schneiden, Stanzen, Biegen und Klemmen verändern alle die lokale Spannung.
   • In den CRGO-Datenblättern wird davor gewarnt, dass extrem niedrige Magnetostriktionswerte nur schwer in einem real Kern aufgrund dieser Fertigungsspannungen.
   • Ein wenig kontrollierte Zugspannung auf der Folienoberfläche kann reduzieren. Magnetostriktion und verändern ihr Spektrum, wie geräuscharme Stahlpatente betonen.
3. Beschichtung und Oberflächenbehandlung
   • Spannungsentlastungsschichten und Spannungsschichten vereinfachen das Domänenmuster und können die Magnetostriktion bei normalen Induktionen nach bestimmten CRGO-Datenblättern halbieren.
   • Das ist ein großer Hebel, aber er setzt voraus, dass die Beschichtung die Kernherstellung ohne Schaden übersteht.
4. Stapelbildung: Step-Lap vs. Butt
   • Step-Lap-Kerne verteilen den Fluss und reduzieren die lokale Sättigung. Mehrere Studien und Praxiserfahrungen zeigen, dass Step-Lap-Stacking das Kernrauschen bei korrekter Anwendung um 3-6 dB reduzieren kann.
   • Der Nutzen hängt jedoch von engen Toleranzen beim Schneiden und Montieren ab. Falsch ausgerichtete Stufen führen wieder zu lokalen Spannungen und Luftspalten.
5. Klebe- und Klemmstrategie
   • Die flexible Verbindung zwischen den Lamellen kann magnetostriktive Schwingungen erheblich dämpfen, wie in klassischen Arbeiten an geklebten Silizium-Eisen-Stapeln gezeigt wurde.
   • Eine zu starre Einspannung an einigen wenigen Punkten kann zu lokalen Spannungsspitzen und Geräuschen führen; eine verteilte Einspannung mit kontrolliertem Druck ist in der Regel leiser.

Zusammenfassung: Die CRGO-Sorte bestimmt das Potenzial. Der Laminierungsstapel entscheidet darüber, wie viel von diesem Potenzial tatsächlich genutzt wird.

5. Knöpfe entwerfen, die den Geräuschpegel tatsächlich verändern

Für Ingenieure ist es hilfreich, alle Optionen in ein paar kontrollierbare "Knöpfe" zu sortieren:

5.1 Flussdichte und Kernquerschnitt

Sie haben bereits mit Kernverlusten und Materialkosten zu kämpfen, wenn Sie die Design-Induktion festlegen. Mit der Magnetostriktion kommt eine weitere Achse hinzu:

• Höheres B → größere magnetostriktive Dehnung und in der Regel stärkere 2f-Komponente.
• Niedrigeres B → geringere Dehnung, oft glattere Wellenform, aber ein größerer Kern und mehr Stahl.

Lärmkritische Designs werden manchmal bewusst eingesetzt:

• Geringfügig niedrigere Design-Induktion
• Hochwertiger, reibungsarmer Stahl

Zusammengenommen kann diese Kombination sowohl die Verlust- als auch die Geräuschgrenzwerte ohne heroische Tankdämpfung einhalten.

5.2 Kontrolle von Oberwellengehalt und Gleichstromvorspannung

Die Netzqualität an der Primärseite ist nicht perfekt. DC-Vorspannung und harmonische Verzerrung in B:

• Magnetostriktionswellenformen verzerren
• Höherfrequente Komponenten erhöhen
• Den Kern auf eine Art und Weise zum Schwingen bringen, die das grundlegende 2f-Modell nicht erfassen kann

Aus Sicht der Planung und Netzintegration bedeutet dies:

• Vorsichtiges Vorgehen bei der Induktion in Systemen, in denen eine Gleichstromvorspannung zu erwarten ist (HGÜ-Einspeisung, große Anlagen mit erneuerbaren Energien in der Nähe des Transformators).
• Angabe der zulässigen Oberschwingungsbedingungen und der Annahmen für die Gleichstromvorspannung in den technischen Unterlagen, statt sie implizit zu lassen.

5.3 Wahl des CRGO und der Beschichtungstechnologie

Wenn Sie CRGO-Angebote bewerten, sollten Sie auf magnetostriktionsbezogene Details achten:

• Ob es sich um eine Standard-, eine hochdurchlässige oder eine "geräuscharme" Sorte mit ausdrücklichen λ-Grenzwerten handelt.
• Vorhandensein und Art der Domänenveredelung (Laserritzen, Ätzrillen usw.).
• Art der Beschichtung: Wird sie als "Spannungsverlustbeschichtung", "Spannungsentlastungsbeschichtung" oder ähnlich vermarktet, und wird sie im Datenblatt mit der Verringerung der Magnetostriktion in Verbindung gebracht?

Dies sind keine Marketing-Trivialitäten. Sie sagen Ihnen, wie sich der Stahl nach dem Schneiden, Stapeln und Einspannen verhalten wird.

5.4 Kaschierungsgeometrie und Stapelaufbau

Für einen Lieferanten von Laminaten oder einen Transformator-OEM sind die wichtigsten Optionen die folgenden:

• EI vs. Step-Lap vs. gewickelte Kerngeometrien
• Blechdicke (0,30, 0,27, 0,23 mm und dünner)
• Stapelfaktorziele und zulässige Grathöhe
• Verkleben, Lackieren oder Freilassen von Laminaten mit traditioneller Klemmung

Jede Kombination verändert die Art und Weise, wie die Magnetostriktion auf den Tank und die Umgebungsluft übertragen wird. Eine umfassende Untersuchung von 2024 zeigt, dass Modelle, die Magnetostriktion und Stapeldetails auf Lamellenebene berücksichtigen, wesentlich besser mit gemessenen Vibrationen und Geräuschen übereinstimmen als vereinfachte Modelle.

6. Wie man CRGO-Angebote durch eine Lärm-Linse liest

Kommen wir nun zur praktischen Seite des Kaufs.

Wenn Sie Angebote erhalten für CRGO-Laminierungsstapel oder Kerne, ein "geräuschbewusstes" Lesen berücksichtigt mehr als nur den Kernverlust und den Preis.

6.1 Prüfung auf echte Magnetostriktionsinformationen

Fragen an die Lieferanten:

1. Ist λ angegeben?
   • Mit welchem B und welcher Häufigkeit?
   • Handelt es sich um einen garantierten Höchstwert oder nur um einen typischen Wert?
2. Wird ein geräuscharmer oder akustischer Test erwähnt?
   • Einige Mühlen und Kernhersteller zeigen Geräuschtests für Standardausführungen bei bestimmten B und Belastungen.
3. Beziehen sie sich auf eine spezifische Beschichtung oder eine auf Lärm abzielende Bereichsverfeinerung?
   • Achten Sie auf die Erwähnung von Spannungsfolien, domänenspezifischen Qualitäten oder auf Geräusche ausgerichteten Produktfamilien.

Steht im Angebot einfach nur "gleichwertig mit Klasse X" ohne λ, dann sind Sie bei einer Eigenschaft, die sich direkt auf den dB(A)-Wert auswirkt, im Blindflug unterwegs.

6.2 Klärung der Details der Schornsteinkonstruktion in der Ausschreibung

Es ist hilfreich, die Erwartungen an den Laminierungsstapel explizit zu beschreiben:

• Erforderliches Stapelbild (z.B. 7-stufige Überlappung, definierte Überlappungslängen)
• Maximale Grat- und Laminierkantenqualität
• Erlaubte Spannungsarmglühstufen, falls vorhanden
• Ob Kleben/Lackieren erlaubt, bevorzugt oder verboten ist

Technische Abhandlungen über geklebte Laminate zeigen, dass die Klebemethode die gemessenen Schwingungen erheblich verändern kann. Wenn Sie es nicht erwähnen, werden die Zulieferer auf Kosten und Durchsatz optimieren, nicht unbedingt auf Lärm.

6.3 Anpassen der Prüfbedingungen

Streitigkeiten über Lärm entstehen oft aufgrund unpassender Erwartungen:

• Werksversuche bei einer Induktion vs. Baustellenbetrieb bei einer anderen
• Unterschiedliche Messabstände oder Hintergrundpegel
• Verwendung unterschiedlicher Normen für Schalldruck oder Schallleistung

Da die Magnetostriktion sehr empfindlich auf B und die Wellenform reagiert, sollten Sie dies berücksichtigen:

• Vereinbarte Testinduktion(en) und Hahneinstellungen
• Festgelegte Lastbedingungen für die Geräuschprüfung (Leerlauf oder bestimmte Last)
• Angegebener Messabstand und Umgebung

Sie können die Physik nicht nachträglich mit Papierkram ändern.

7. Kurze Checkliste, bevor Sie einen Laminierungsanbieter unter Vertrag nehmen

Für Einkaufs- und Entwicklungsteams, die zusammenarbeiten, gibt es eine kompakte Checkliste:

1. Stahlsorte & λ-Daten
   • Beinhaltet das Angebot Informationen zur Magnetostriktion und nicht nur zum Verlust?
   • Ist eine Sorte mit geringer Magnetostriktion oder "geräuscharm" als Option erhältlich?
2. Beschichtung und Domänenverfeinerung
   • Wird die Beschichtung beschrieben und mit dem Geräusch oder der Magnetostriktionsleistung in Verbindung gebracht?
   • Gibt es Einschränkungen bei der Wärmebehandlung, die diese Eigenschaften beeinträchtigen könnten?
3. Ansatz der Stapelung
   • Ist Step-Lap oder ein anderes rauscharmes Muster definiert?
   • Toleranzen für Grat, Spalt, Ausrichtung?
4. Klebe-/Klemmkonzept
   • Werden die Laminate geklebt, gebändert oder nur geklammert?
   • Wurde diese Konfiguration schon einmal bei lärmarmen Projekten eingesetzt?
5. Prüfung und Dokumentation
   • Kann der Lieferant Labordaten oder frühere Projektreferenzen für geräuschkritische Transformatoren mit ähnlichen CRGO- und Stack-Designs zur Verfügung stellen?

Wenn die meisten Felder leer bleiben oder nur vage beantwortet werden, wissen Sie, dass das Risiko auf Sie übertragen wird.

8. FAQ: CRGO-Laminierung, Magnetostriktion und Transformatorrauschen

Das Wichtigste zum Mitnehmen

Für einen Lieferanten von Lamellenstapeln oder einen Transformator-OEM, Die Magnetostriktion der CRGO-Laminierung ist nicht nur eine Materialeigenschaft, sondern ein Ergebnis des Vertrags.

Wenn man den richtigen Stahl auswählt, das Blechpaket richtig spezifiziert und die Tests mit der Realität abgleicht, wird das Transformatorrauschen vorhersehbar und beherrschbar, anstatt eine späte Überraschung zu sein.
