Hochfrequenz-Motorkerne: Wenn dünne Bleche dickere Stapel schlagen

Designer kennen die Theorie: Kernverlust, Hauttiefe, Steinmetz und so weiter. Was schwieriger ist, ist dies: an welchem Punkt ist die Dünnspurigkeit Lamellen die zusätzlichen Kosten und den Produktionsaufwand rechtfertigen?

Dieser Artikel befasst sich mit diesem Punkt. Die Grauzone, in der ein 0,20-mm-Stator attraktiv aussieht, die Werkzeugkosten den Vertrieb nervös machen und jemand im Raum immer noch 0,35 mm haben will, “weil das früher immer funktioniert hat”.”

1. Was “Dünnspur” in der Produktion wirklich bedeutet, nicht in einem Datenblatt

Lassen Sie uns zunächst einige Zahlen verankern.

Typische Praxis heute, wenn man Industrie- und Traktionsmotoren betrachtet:

• Standard-Industriemotoren betreiben noch immer Lamellen um 0,35-0,50 mm.
• Zugmaschinen und Hochgeschwindigkeitsmaschinen haben sich in die 0,20 mm Klasse für die Massenproduktion.
• Elektrostähle um 0,10 mm existieren und sind auf Hochfrequenzbetrieb zugeschnitten, aber sie werden in der Chirurgie eingesetzt, wo der Business Case sehr eng ist.
• Für Kobaltlegierungen (Typ Hiperco) geben die Hersteller Schichtdicken um 0,15 mm als guter Ausgangspunkt im Bereich von einigen hundert Hertz, mit 0,10 mm in Richtung ~1-2 kHz zu übernehmen.

Dünn“ ist also nicht die eine magische Zahl. Es ist eine Bandbreite, die sich immer wieder ändert:

• Frequenz
• Flussdichte
• zulässiger Temperaturanstieg
• und wie viel Ihr Buchhalter zu ertragen bereit ist.

Um die Optionen auf einen Blick zu vergleichen:

*Elektrische Frequenz im Kern, nicht unbedingt Netzfrequenz.

Dies sind keine strengen Konstruktionsregeln. Es sind die Bereiche, in denen Datenblätter, akademische Studien und reale Motoren beginnen, übereinzustimmen.

2. Warum Dünnspur bei hohen Frequenzen hilft (ohne erneuten Unterricht in Elektromagnetik)

Sie kennen die Pointe bereits: Der Wirbelstromverlust in einer Lamelle entspricht in etwa der Dicke² und Frequenz² für ein bestimmtes Material und einen bestimmten Flusswechsel.

Wenn Sie also die Dicke von 0,35 mm auf 0,20 mm verringern:

• Verlust pro Kilogramm durch Wirbelströme sinkt um etwa [(0,20 / 0,35)² ≈ 0,33]
• die sich auf ⅓ des bisherigen Wirbelstromverlustes, wenn alles andere gleich bleibt.

In realen Kernen stören Hysterese und “überschüssiger” Verlust dieses Ideal, aber die Testkurven zeigen immer noch die gleiche Richtung: dünnere Bleche ergeben durchweg einen geringeren Gesamtkernverlust im Vergleich zu dickeren Blechen bei gleicher Güte und Flussdichte.

Was sich ändert, wenn Sie die Frequenz erhöhen:

• Unter 50-60 Hz, Die Kernverluste könnten etwa 20-25 % der gesamten Maschinenverluste ausmachen.
• Bei mehreren hundert Hz und einer ähnlichen Strombelastung können die Kernverluste an die Spitze der Verlustliste rücken.
• Darüber hinaus, wenn Sie nicht Wenn sie dünner werden, beginnt das thermische Design, sich zu wehren: Zwangskühlung, höherwertige Isolierung, mehr Kupfer zur Wärmeverteilung.

Bei dünnen Laminaten geht es also weniger um Mode als vielmehr um die Frage, wo der Wirbelstromverlust aufhört, ein Rundungsfehler zu sein, und anfängt, Ihr Wärmebudget neu zu schreiben.

3. Wo Dünnspur eindeutig gewinnt

3.1 Frequenzbereiche, in denen Dünnspurigkeit fast obligatorisch ist

Nehmen Sie die veröffentlichten Leitlinien für Kobaltbasislegierungen für Hochfrequenzmaschinen:

• Rund um 300-800 Hz, ~0,15 mm Laminate sind oft ein guter Ausgangspunkt.
• Rund um 800-1800 Hz, 0,10 mm beginnt, bei Kernverlusten besser abzuschneiden.

Ähnliche Muster zeigen sich in den Daten der Elektrostahlhersteller für dünnwandigen Siliziumstahl: Güten um 0,10-0,20 mm sind speziell für den Einsatz im Hochfrequenzbereich ausgelegt, da sie die Verluste bei höheren Induktionswerten verringern.

Wenn Ihr Motor in diesen Bereichen tatsächlich unter Last betrieben wird - und nicht nur bei Einschwingversuchen -, werden dicke Lamellen Sie teuer zu stehen kommen:

• höherer Eisenverlust
• heißere Kerne
• mehr Kühlhardware als Sie wahrscheinlich wollten

An diesem Punkt ist es in der Regel kurzsichtig, allein mit dem Materialpreis für 0,35 mm zu argumentieren.

3.2 Kompakte, drehmomentstarke und schnelllaufende Maschinen

Traktionsmotoren für Elektrofahrzeuge, integrierte Starter-Generatoren, ölgekühlte E-Achsen, Generatoren für die Luft- und Raumfahrt - sie alle komprimieren die Leistung auf engstem Raum.

In diesen Maschinen:

• der Platz für Kupfer und Kühlung ist begrenzt
• der zulässige Temperaturanstieg wird durch das schwächste Bauteil (oft Isolierung oder Magnete) begrenzt
• die Arbeitszyklen sind hart; Teillast ist nicht immer schonend

Dünnwandige Bleche, insbesondere hochwertiges nichtorientiertes SiFe mit einer Dicke von etwa 0,20 mm und darunter, werden in diesen Bereichen häufig eingesetzt, da sie höhere Grundgeschwindigkeiten und Feldschwächungsbereiche zulassen, bevor Verlust und Temperatur an ihre Grenzen stoßen.

Kurz gesagt: Sobald man sich im Hochgeschwindigkeitsbereich mit hoher Leistungsdichte bewegt, ist Dünnspur keine “Premium-Option”, sondern Teil der Grundausstattung für die Wettbewerbsfähigkeit.

4. Wo dickere Stapel noch sinnvoll sind

Dünne Laminate sind keine universelle Lösung. Es gibt durchaus Fälle, in denen dickere Stapel das Projekt gewinnen.

4.1 Mäßig leistungsfähige, kostenorientierte Antriebe

Wenn der Motor:

• läuft nahe 50-100 Hz elektrisch den größten Teil seiner Lebensdauer
• hat die Effizienzziele gelockert
• funktioniert in Umgebungen, in denen ein paar zusätzliche Kelvin Kerntemperatur verkraftbar sind

Mit 0,35 mm oder sogar 0,50 mm Stahl können die Stücklisten- und Werkzeugkosten unter Kontrolle gehalten werden, ohne dass die Spezifikationen verletzt werden.

Einige Stahlproduzenten argumentieren sogar, dass es für milde Hybride oder Kurzstrecken-Elektrifizierung vernünftig sein kann, einen etwas geringeren Wirkungsgrad über 0,30-0,35 mm Messgerätes, im Austausch für geringere Materialkosten und geringere Anforderungen an die Batteriekapazität.

Hier kann der Business Case dominieren, nicht die Physik.

4.2 Hochbelastete Rotoren

Bei sehr hohen mechanischen Drehzahlen haben die Rotorkerne eine andere Aufgabe: nicht explodierend.

Sie sehen Designs mit:

• dickere Lamellen
• oder sogar Vollstahlrotoren mit sorgfältiger Schlitzbearbeitung
• mechanische Hülsen, Schrumpfkonstruktionen

Die Forschung zu dickschichtigen Rotoren zeigt, dass dickere Bleche in Kombination mit manueller Isolierung bei großen Maschinen ein akzeptabler Kompromiss in Bezug auf Belastbarkeit und Herstellbarkeit sein können, insbesondere wenn bereits hochfeste Stähle und fortschrittliche Bearbeitungsverfahren (Laserschneiden usw.) verwendet werden.

Bei Rotoren, die sich in der Gefahrenzone mechanischer Beanspruchung befinden, wird das elektromagnetische Optimum daher manchmal zurückgeschraubt. Man zahlt einen zusätzlichen Eisenverlust, um eine Überlebensspanne zu gewinnen.

5. Ein praktischer Entscheidungsweg: Wann Dünnspur tatsächlich dicker ist als Stapel

Theorie ist schön, aber B2B-Engineering läuft in der Regel darauf hinaus: Welche Option erfüllt die Aufgabe mit weniger Risiko zu akzeptablen Kosten?

Hier ist eine kompakte Methode, um die Schichtdicke für Hochfrequenzkerne zu ermitteln.

Schritt 1 - Festlegen der tatsächlichen Betriebsfrequenz

Nicht die Kataloggeschwindigkeit. Der tatsächliche elektrische Frequenzbereich, wo:

• Drehmoment ist hoch
• die Einschaltdauer ist erheblich

Wenn mehr als ~30-40 % an Energie verarbeitet werden über 300-400 Hz, verdienen die Dünnspuroptionen ernsthafte Aufmerksamkeit.

Schritt 2 - Betrachten Sie den Anteil der Eisenverluste, nicht nur die Effizienz

Verwenden Sie Ihre vorhandenen Simulationen oder Testdaten und teilen Sie die Verluste in:

• Statorkern
• Rotorkern
• Kupfer
• mechanisch

Wenn Kernverluste sind:

• < 15 % von insgesamt → Dicke ist wahrscheinlich nicht Ihr Haupthebel.
• 15-30 % → Sie befinden sich in dem Bereich, in dem dünnere Lamellen den Wärmepfad freigeben können.
• > 30 % → irgendetwas ist falsch ausgerichtet: Flussdichte, Dicke, Güteklasse oder alle drei.

Dünnwandige Bleche sind am leistungsfähigsten, wenn der Eisenverlust der wichtigste Faktor ist.

Schritt 3 - Frühzeitige Prüfung mechanischer und verfahrenstechnischer Beschränkungen

Dünne Laminate werfen nicht-triviale Probleme auf:

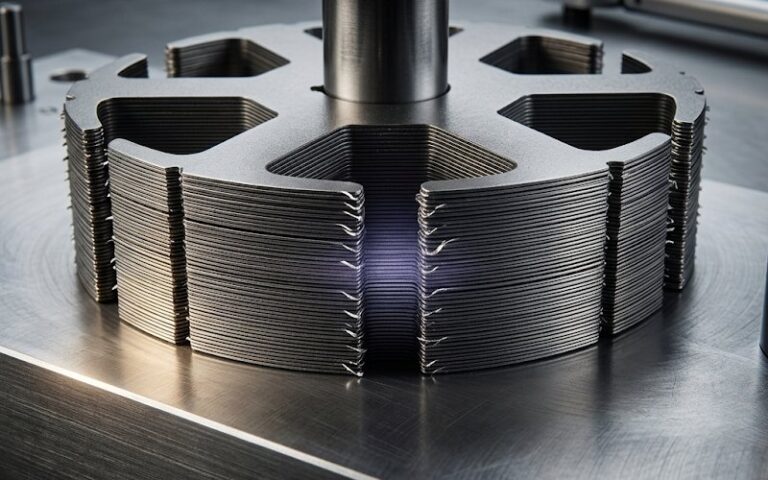

• Gratkontrolle wird kritisch. Ein übermäßiger Grat zerstört die wirksame Isolierung zwischen den Lamellen und frisst die Verlustersparnis leise auf.
• Stapelfaktor Tropfen; mehr Platten bei gleicher Kernhöhe bedeuten mehr Handling und mehr Möglichkeiten für Beschichtungsschäden.
• Werkzeuge für die Presse muss genau genug sein; bei Dünnspur sind oft engere Abstände und häufigere Wartung erforderlich.
• Stapelmontage (Schweißen, Kleben, Verriegeln) muss Verformungen in hohen Stapeln sehr dünner Bleche vermeiden.

Wenn Ihre Zuliefererbasis oder Ihr Werk nicht darauf vorbereitet ist, werden die theoretischen Gewinne möglicherweise nie auf dem Prüfstand ankommen.

Schritt 4 - Machen Sie einen Back-of-Envelope-Vergleich

Auch ohne vollständige Finite-Elemente-Läufe können Sie Optionen vergleichen:

• Schätzen Sie den Eisenverlust mit den Kurven der Hersteller für zwei Dicken bei Ihrer Hauptflussdichte
• Schätzen Sie, wie viel Wärme dadurch abgeführt wird (W/kg × Kernmasse)
• dies in eine Vereinfachung der Kühlung oder einen Effizienzgewinn umsetzen

Dann fragen Sie: Ist das die zusätzlichen Kosten für Material + Werkzeug + Prozessrisiko wert?

Wenn die Antwort “ja, aber nur knapp” lautet, könnte es trotzdem sinnvoll sein, beide Dicken zu qualifizieren - eine als leistungsfähige Version, die andere als kostengünstigere Version.

6. Gestaltungstipps, die sich bei dünnwandigen Stapeln meist auszahlen

Einige kleine Entscheidungen haben große Auswirkungen, wenn man sich in dünnen Schichten bewegt.

• Halten Sie die Flussdichte realistisch. Viele Hochfrequenzsorten sind für geringere Verluste bei mäßiger Induktion spezifiziert, nicht für heroische 1,9-2,0 T. Prüfen Sie das empfohlene Betriebsfenster für die Sorte, die Sie tatsächlich kaufen möchten.
• Beobachten Sie lokale Hotspots. Selbst dünne Lamellen können hässliche lokale Verluste aufweisen, wenn Zahnspitzen oder Brücken die Flussdichte weit über den Durchschnitt treiben.
• Wählen Sie Stator und Rotor aus. Ein superdünner Stator mit einem “billigen” Rotorpaket kann die Verluste in den Rotor verlagern, und zwar an Stellen, an denen die Kühlung schlechter ist.
• Richten Sie die Handhabung von Isolierung und Laminierung aus. Dünnwandige Produkte sind oft auf fortschrittlichere Beschichtungen angewiesen; Stapel-, Schweiß- und Schlitzkeilkonstruktionen sollten das Abschaben dieser Beschichtung vermeiden.
• Definieren Sie im Vorfeld Kontrollregeln. Entscheiden Sie frühzeitig, wie Sie Grate, Stapelfaktor und Ebenheit der Laminierung an den eingehenden Teilen messen wollen, insbesondere wenn Sie den Lieferanten oder das Werkzeug wechseln.

Dies ist der Punkt, an dem ein Laminierungslieferant mit echter Erfahrung in der Hochfrequenzproduktion seine Marge verdient.

7. Fragen, die Sie Ihrem Lieferanten von Laminatstapeln stellen sollten

Bei der Beschaffung von Hochfrequenz-Stator- und Rotorkernen können Ihre Anfrage und Ihre technischen Fragen über Erfolg oder Misserfolg von Dünnblech entscheiden. Einige praktische Fragen:

1. In welchen Dickenbereichen schneiden und stapeln Sie routinemäßig bei Arbeiten über 400 Hz?
2. Wie hoch ist die typische Grathöhe, die Sie mit diesem Messgerät erreichen, und wie messen Sie sie?
3. Können Sie uns die Ergebnisse von Kernverlusttests für dieselbe Sorte in mindestens zwei Dicken bei Ihrer Frequenz und Induktion mitteilen?
4. Welche Stapelungsmethoden empfehlen Sie für meine Stapelhöhe und Schlitzgeometrie?
5. Wie kontrolliert man die Neigung der Laminierung und die Koaxialität bei hohen, dünnen Stapeln?
6. Wie hoch ist der übliche Schrottwert bei dieser Dicke, und wer übernimmt diese Kosten im Rahmen unserer Handelsbedingungen?
7. Haben Sie Erfahrung mit der Verklebung / mit klebstoffbeschichteten Laminaten für diese Spurweite, oder nur mit der traditionellen Verriegelung/Schweißung?
8. Wie qualifiziert man ein neues Werkzeug für die Dünnspurproduktion? Welche Lauflänge, welche Maße?

Anbieter, die diese Fragen konkret beantworten können, sind eher in der Lage, die theoretischen Vorteile der Dünnwandigkeit in tatsächlicher Hardware umzusetzen.

8. Zusammenfassung für vielbeschäftigte Teams

Wenn Sie alles andere überflogen haben, behalten Sie dies:

• Unter mehrere hundert Hz und darüber, Damit wird die Schichtdicke zu einem Hauptfaktor für den Kernverlust und das thermische Verhalten und nicht zu einem unwichtigen Detail.
• Dünnspur (etwa 0,20 mm und darunter) gewinnt in der Regel: EV-Traktion, Luft- und Raumfahrt, kompakte Hochgeschwindigkeitsmaschinen, alles mit strengen Effizienz- oder Leistungsdichteverträgen.
• Stärkere Laminate haben immer noch ihre Berechtigung, wenn Kosten, mechanische Beanspruchung oder entspannte Leistungsziele im Vordergrund stehen.
• Die eigentliche Entscheidung ist nicht “dünn oder dick”, sondern wie oft sich Ihr Motor im Hochfrequenz- und Hochflussbereich aufhält, und ob Ihr Fertigungssystem für Dünnwandigkeit gerüstet ist.
