라미네이션 스택용 PFMEA: 주요 컨트롤

주요 내용

가장 위험도가 높은 장애는 일반적으로 다음과 연결됩니다. 버, 절연 손상, 정렬 불량, 누락 또는 이중 라미네이션, 접합 불량 및 숨겨진 층간 단락..
스택 높이 검사는 유용하지만 전기적 무결성을 증명할 수는 없습니다.
최신 FMEA 관행은 구식 RPN 순위에만 의존해서는 안 됩니다. 작업 우선순위(AP)는 현재 조화로운 자동차 FMEA 방법에서 작업의 우선순위가 높은지, 중간인지, 낮은지를 안내하는 데 널리 사용됩니다.
강력한 라미네이션 스택 PFMEA는 제어 계획, 검사 방법, 대응 계획 및 프로세스 감사 체크리스트가 포함되어 있습니다.

이 PFMEA의 적용 대상

A 라미네이션 스택 은 얇은 금속판(보통 전기강판)을 반복적으로 쌓아 자기 코어에 고정하는 방식으로 제작됩니다. 고정자, 회전자, 변압기 코어, 액추에이터, 센서 또는 기타 전자기 어셈블리의 일부가 될 수 있습니다.

이 문서에서는 제조 프로세스에 중점을 둡니다:

수신 라미네이션 재료 또는 블랭크
펀칭, 절단 또는 프로파일링
청소 및 취급
스태킹
압축
접합, 결합, 용접, 리벳팅 또는 인터로킹
와인딩, 자석 삽입, 샤프트 조립 또는 배송 전 최종 검사

즉, 이는 주로 프로세스 FMEA또는 PFMEA.

일부 설계 문제는 제조 위험에 영향을 미치기 때문에 언급됩니다. 하지만 이러한 문제들이 규율 없이 PFMEA에 묻혀서는 안 됩니다. 라미네이션 두께, 코팅 유형, 슬롯 형상, 스큐 각도, 접합 개념 및 스택 계수 목표는 일반적으로 설계 결정으로 시작됩니다. 일단 고정되면 PFMEA는 다른 질문을 던집니다:

어떻게 프로세스가 그 디자인을 제대로 만들지 못할 수 있을까요?

작은 차이. 큰 감사 차이.

라미네이션 스택을 위한 DFMEA와 PFMEA 비교

주제	DFMEA 우려 사항	PFMEA 우려
라미네이션 두께	선택한 두께가 손실, 비용, 강도 및 제조 가능성에 적합한가요?	정확한 두께가 로드되고, 검증되고, 혼용되지 않도록 보호되나요?
단열 코팅	코팅이 전기, 열 및 공정 요구 사항을 충족합니까?	생산 중에 코팅이 긁히거나, 부서지거나, 오염되었거나, 손상되었나요?
슬롯 지오메트리	슬롯 설계가 와인딩, 플럭스 경로, 노이즈 및 필 팩터를 지원합니까?	절단 및 적층 후 슬롯이 뒤틀리거나, 눌리거나, 정렬이 잘못되었거나, 프로파일에서 벗어났습니까?
스택 높이	공칭 스택 높이가 전자기 및 기계 설계에 적합한가요?	누락된 시트, 이중 시트, 파편, 버 또는 압축 오류로 인해 실제 스택 높이가 잘못되었습니까?
가입 방법	용접, 본딩, 인터로킹 또는 리벳팅이 강도 및 자기 성능에 적합합니까?	창 밖에서 조인 매개변수가 제어되고, 확인되며, 포함되나요?
스큐	스큐가 의도한 대로 토크 리플, 소음 또는 코깅을 줄이나요?	기울기 각도가 정확하고 반복적으로 구축되어 있나요?

깨끗한 PFMEA는 모터나 트랜스포머를 재설계하는 척하지 않습니다. 스택을 구축하는 프로세스를 제어합니다.

라미네이션 스택 PFMEA에 치수 검사 이상의 것이 필요한 이유

어려운 부분은 많은 라미네이션 스택 결함이 잘 숨겨져 있다는 것입니다.

스택은 높이 검사를 통과해도 여전히 전기적 결함이 있을 수 있습니다. 보어는 여러 내부 슬롯이 약간 회전하는 동안 정확하게 측정될 수 있습니다. 용접은 괜찮아 보이지만 열 순환 후 스택이 느슨해져 있을 수 있습니다. 버는 육안으로는 작아 보이지만 압축 시 단열재를 절단할 수 있습니다.

전기 강판은 와전류를 제한하기 위해 서로 절연되어 있는데, 층간 결함은 코어 손실을 증가시키고 전기 기계의 손상을 유발할 수 있습니다. 펀칭 또는 절단으로 인한 버는 인접한 시트 사이의 절연을 손상시키고 스택 프레스 중에 임의의 전도성 접촉을 생성할 수 있습니다.

그렇기 때문에 유용한 PFMEA는 “부품이 허용 오차 범위 내에 있는가?”만 묻지 않습니다.”

묻습니다:

도면으로 쉽게 볼 수 없는 스택에 어떤 프로세스가 적용되었나요?

라미네이션 스택 제조용 PFMEA 테이블

이 템플릿을 작업 템플릿으로 사용하세요. AP 열은 고정된 등급이 아닙니다. 일반적으로 특별한 주의가 필요한 작업 우선순위를 보여줍니다. 실제 AP는 내부 S/O/D 테이블, 고객 요구 사항 및 위험 방식에 따라 결정해야 합니다.

프로세스 단계	실패 모드	가능한 원인	효과	예방 제어	감지 제어	AP 포커스
수신 자료	잘못된 재료 등급, 두께 또는 코팅	로트 믹스, 라벨링 오류, 공급업체 이탈	손실, 발열, 스택 높이 오류, 결합 불량	로트 분리, 바코드 제어, 승인된 자재 목록	두께 확인, 인증서 검토, 코팅 검증	안전 또는 성능이 중요한 경우 높음
커팅/펀칭	과도한 버 높이	공구 마모, 잘못된 금형 간극, 무딘 펀치, 재료 변화	층간 단락, 절연 손상, 잘못된 스택 높이, 권선 손상	공구 수명 제한, 금형 간극 제어, 샤프닝 일정	버 측정, 에지 현미경, 비전 검사	높음
커팅/펀칭	슬롯 또는 치아 프로파일 오류	이송 오류, 공구 손상, 스트립 제어 불량	권선 간섭, 토크 리플, 노이즈, 필 감소	최초 승인, SPC, 도구 유지보수	광학 프로파일 검사, 슬롯 게이지, CMM 샘플링	중간에서 높음
커팅/펀칭	엣지 스트레스 또는 자기 성능 저하	공격적인 절단, 열에 영향을 받는 가장자리, 열악한 공정 창	더 높은 코어 손실, 국부적 발열	적격 절단 창, 제어된 공구 상태	코어 손실 테스트, 열 스캔, 샘플 자기 테스트	중간에서 높음
청소 / 취급	라미네이션 사이의 파편	조각, 먼지, 오일 슬러지, 코팅 플레이크	스택 기울기, 로컬 쇼트, 높이 오류, 느슨한 영역	청소 표준, 덮개 있는 WIP, 깨끗한 용기	육안 점검, 높이 맵, 해체 감사	Medium
스태킹	누락된 라미네이션	피더 건너뛰기, 수동 카운트 오류, 픽업 실패	낮은 스택 높이, 자기 성능 변화, 느슨한 조립	시트 카운터, 피더 인터록, 키트 스택 수량	중량 확인, 적재 시 스택 높이	높음
스태킹	이중 라미네이션	오일 접착력, 분리 불량, 자기 픽업, 진공 오류	초과 높이, 압축 왜곡, 슬롯 불일치	공기 분리, 픽업 튜닝, 이중 시트 방지	이중 시트 센서, 무게 확인, 힘-거리 곡선	높음
스태킹	각도 오정렬	마모된 핀, 느슨한 네스트, 부품 바운스, 불량한 데이텀	슬롯 드리프트, 와인딩 문제, 스큐 오류, 토크 리플	강화된 데이텀, 회전 방지 기능, 네스트 유지 관리	비전 검사, 각도 게이지, 종단면 검사	높음
스태킹	방사형 오정렬/동심도 오류	더러운 데이텀, 클램프 불균형, 고정 장치 마모	에어 갭 변화, 진동, 로터 불균형	데이텀 청소, 제어 클램핑, 고정 장치 검사	런아웃 확인, 보어 대 OD 측정	높음
압축	과도한 압축	잘못된 프레스 설정, 레시피 오류, 강제 높이 시도	코팅 손상, 층간 쇼트, 슬롯 왜곡	레시피 잠금, 기계식 정지, 힘 제한을 누릅니다.	힘 변위 모니터링, 절연 테스트	높음
압축	압축 부족	낮은 힘, 짧은 체류 시간, 고정 장치 스프링백	느슨한 스택, 높이 불안정, 결합 불량	프레스 포스 제어, 드웰 제어, 보정 스톱	정의된 하중 하에서 스택 높이, 공진 확인	중간에서 높음
가입하기	약한 용접, 본드, 리벳 또는 인터록	오염, 잘못된 에너지, 경화 불량, 마모된 툴링	스택 느슨함, 진동, 치수 드리프트	파라미터 창, 표면 청결도, 경화 제어	풀 테스트, 단면, 시각적 확인, 프로세스 데이터 검토	높음
가입하기	과도한 열 또는 국소 손상	용접 에너지가 너무 높고, 고정구 열 제어 불량	자기 손실, 왜곡, 코팅 손상	열 입력 제한, 고정 장치 냉각, 매개변수 잠금	치수 검사, 코어 손실 검사, 열 검사	중간에서 높음
최종 검사	전기 단락이 감지되지 않음	잘못된 테스트 방법, 테스트 생략, 샘플링 불량	열, 손실, 현장 장애	필수 테스트 계획, 대응 계획, 테스트 우회 감사	층간 저항, 코어 손실 테스트, 열 스캔	높음
포장 / 보관	부식 또는 코팅 성능 저하	습도, 긴 WIP 시간, 포장 불량	절연 불량, 접착 불량, 오염	습도 제어, FIFO, 밀봉 포장	표면 검사, 스토리지 감사	Medium

S/O/D 숫자뿐 아니라 AP에 대해 생각하는 방법

많은 오래된 FMEA 파일은 여전히 심각도 × 발생 × 감지를 곱하여 RPN을 산출합니다. 문제는 간단합니다. 서로 다른 위험 조합이 분명히 더 심각한 경우에도 동일한 숫자가 생성될 수 있습니다.

새로운 AP 접근 방식은 수학이 장식이 되기 전에 질문을 강요하기 때문에 더 유용합니다:

심각도, 발생 및 탐지를 고려할 때 조치가 얼마나 시급한가요?

라미네이션 스택의 경우 일반적으로 AP는 언제 상승해야 합니다:

열, 전기적 손실, 단락, 권선 손상, 불균형 또는 현장 장애가 발생할 수 있습니다.
원인은 도구 마모, 고정 장치 마모 또는 소리 없이 드리프트할 수 있는 프로세스와 관련이 있습니다.
결합, 와인딩, 자석 삽입 또는 샤프트 누르기 후에 늦게 감지됩니다.
검사 방법으로는 실제 결함을 확실하게 확인할 수 없습니다.
결함이 간헐적으로 발생합니다.

한 가지 불편한 진실은 간헐적인 결함이 지속적인 결함보다 더 심각한 경우가 많다는 것입니다. 지속적인 결함은 눈에 띄기 마련입니다. 간헐적인 버, 건너뛴 시트, 긁힌 코팅 또는 느슨한 스택은 공정이 여전히 “대부분 작동”하기 때문에 빠져나갈 수 있습니다.”

이것이 바로 PFMEA가 포착해야 하는 위험의 종류입니다.

장애 계열별 중요 제어

1. 버 및 가장자리 상태 제어

버는 단순한 미용 문제가 아닙니다. 버는 라미네이션을 들어 올리고, 코팅을 손상시키고, 전도성 브리지를 만들고, 스택 높이에 영향을 줄 수 있습니다.

좋은 컨트롤에는 다음이 포함됩니다:

일반적인 부품 상태뿐만 아니라 피처별 버 높이 제한
버 방향 요구 사항
스테이션 또는 캐비티별 공구 마모 추적
추측이 아닌 측정된 추세에 기반한 선명도 간격 설정
공구 유지보수 후 에지 검사
버 추세가 한계에 근접했을 때의 대응 계획

최종 스택 높이를 주요 버 제어로 사용하지 마십시오. 너무 늦고 너무 간접적입니다.

2. 절연 및 층간 쇼트 제어

층간 단열재는 버, 긁힘, 파편, 과도한 압축, 취급 불량, 무리한 접합으로 인해 손상될 수 있습니다.

유용한 감지 방법에는 다음이 포함될 수 있습니다:

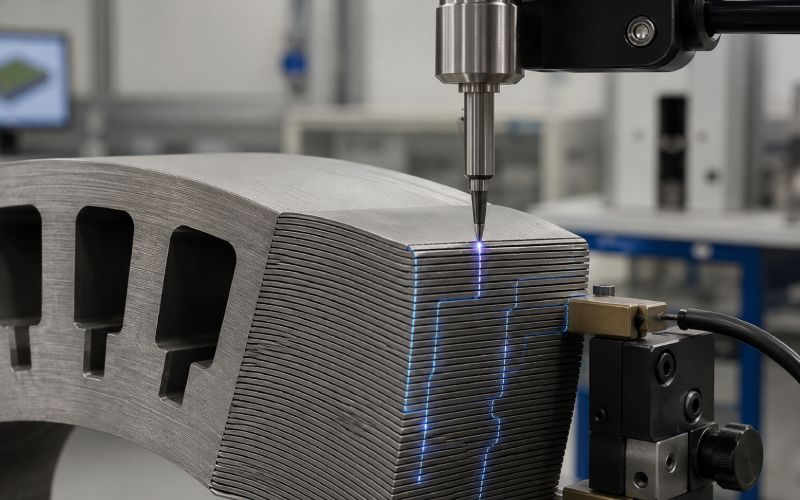

층간 저항 점검
코어 손실 테스트
저유속 여기 테스트
통전 테스트 중 열 스캔
압축 또는 결합 후 샘플 분해
의심스러운 스택에 대한 결함 격리

모든 제품에 모든 테스트가 필요한 것은 아닙니다. 그러나 코어 손실이나 발열이 주요 제품 위험이라면 스택 폐기 비용이 많이 들기 전에 PFMEA에 기능적 전기 점검을 포함해야 합니다.

3. 스택 수 및 높이 제어

누락 및 이중 라미네이션은 기본적인 오류이지만 여전히 발생하고 있습니다.

레이어 컨트롤을 사용합니다:

시트 계산
이중 시트 감지
체중 확인
정의된 부하에서 스택 높이
압축 중 힘-변위 곡선

높이만으로는 거짓말을 할 수 있습니다. 이중 시트는 압축으로 인해 부분적으로 가려질 수 있습니다. 누락된 시트는 버, 코팅이 쌓이거나 이물질에 의해 가려질 수 있습니다. 측정값을 짝을 지어 측정합니다.

4. 정렬 및 런아웃 제어

고정자 및 회전자 스택의 경우 작은 정렬 오류는 에어 갭 변화, 권선 문제, 자석 포켓 문제, 토크 리플, 소음 또는 불균형으로 이어질 수 있습니다.

컨트롤에는 다음이 포함되어야 합니다:

데이텀 청소
핀 및 네스트 마모 점검
회전 방지 기능
슬롯 방향의 비전 검사
보어-OD 런아웃 측정
스택에 스큐가 설계된 경우 스큐 각도 확인

PFMEA는 픽스처 마모를 원인으로 나열해야 합니다. “운영자 오류”만이 아닙니다. 작업자 오류는 때때로 실제 존재합니다. 종종 그것은 취약한 프로세스에 대한 게으른 라벨일 뿐입니다.

5. 조인 컨트롤

용접, 본딩, 인터로킹, 리벳팅은 모두 서로 다른 위험을 초래합니다.

용접 스택은 견고할 수 있지만 국부적인 열 손상이나 왜곡이 발생할 수 있습니다. 접착식 스택은 깨끗할 수 있지만 표면 상태, 경화 및 접착제 제어에 따라 달라집니다. 인터록 스택은 대량 생산에는 효율적일 수 있지만 제어하지 않으면 국부적인 변형이 발생할 수 있습니다.

PFMEA는 가입 위험을 실제 통제와 연결해야 합니다:

용접 에너지, 속도, 위치 및 관통 점검
본드 재료 보관 수명, 혼합 비율, 경화 시간 및 경화 온도
리벳 또는 인터록 힘 모니터링
당김, 전단 또는 분리 테스트
횡단면 감사
가입 후 치수 확인

보기 좋은 관절이 항상 좋은 관절은 아닙니다.

관제 계획 연계

PFMEA는 제어 계획을 실행할 때까지 완료되지 않습니다.

PFMEA 위험	제어 계획 항목	대응 계획
버 한도 초과	정의된 빈도로 버 점검; 공구 마모 추세	마지막 양호한 점검 이후 의심스러운 부품을 중지하고 분리하여 공구를 검사합니다.
이중 라미네이션	이중 시트 센서 및 무게 확인	스택 로트 보류, 피더 확인, 최근 스택 감사
각도 오정렬	비전 또는 기계식 각도 게이지	셀 적재 중지, 데이텀 핀 및 네스트 검사
층간 단락	저항 또는 코어 손실 테스트	배치 포함, 버/코팅/압축 이력 검토
약한 가입	파라미터 모니터링 및 풀 테스트	조인된 스택 격리, 장비 설정 확인
스택 높이 드리프트	정의된 하중 및 누름 힘 곡선에서의 높이	재료 두께, 이물질, 버, 프레스 정지, 시트 수 확인
부식	보관 습도 및 WIP 수명 확인	영향을 받는 WIP 분류, 포장 및 보관 상태 검토

많은 FMEA가 여기서 실패합니다. 위험을 나열한 다음 제어 계획은 다른 곳에 있고 “육안 검사”라고 되어 있습니다. 그 틈새에서 탈출이 일어납니다.

라미네이션 스택 PFMEA 측정 예시

이를 보편적인 한계로 복사하지 마세요. 이는 기본 사양이 아닌 측정 유형의 예시입니다.

특징	가능한 측정 방법	중요한 이유
버 높이	접촉 프로파일계, 광학 현미경, 비전 시스템	절연 손상 및 적층 간섭을 방지합니다.
스택 높이	정의된 하중 하에서 높이 게이지	반복 가능한 조건에서 건축 높이 확인
스택 질량	정밀 스케일	누락 또는 이중 라미네이션 감지 지원
정렬	비전 시스템, 슬롯 게이지, CMM 샘플링	슬롯, 톱니, 보어 및 OD 관계 확인
런아웃	다이얼 인디케이터, 진원도 시스템, CMM	에어 갭 및 밸런스 위험 제어
층간 저항	전기 저항 테스트	라미네이션 사이의 전도성 경로 감지
핵심 손실	자기 테스트 픽스처	기능적 자기 손실 동작 확인
압축 프로필	프레스 힘-변위 모니터링	이물질, 이중 시트, 과소 압축, 과압축을 찾습니다.
결합력	당김, 전단, 박리 또는 분리 테스트	기계적 스택 무결성 확인

구체적인 한계는 설계 요구 사항, 고객 사양, 기능 연구, 재료 데이터 및 검증 결과에서 비롯되어야 합니다. SEO에 대한 한계를 추측하는 것은 잘못된 엔지니어링입니다.

실전 PFMEA 검토 질문

회의에서 이 자료를 사용하세요. 스프레드시트를 쳐다보는 것보다 더 효과적입니다.

이 결함은 공구 마모로 인해 발생할 수 있나요?
압축으로 숨길 수 있나요?
육안 검사를 통과할 수 있나요?
가입 후 더 악화될 수 있나요?
와인딩, 자석, 샤프트 핏 또는 하우징 어셈블리가 손상될 수 있나요?
코어 손실이나 국소 발열을 증가시킬 수 있나요?
현재 탐지 방법으로 실제로 찾을 수 있나요?
이 결함이 비용이 많이 드는 첫 번째 지점은 어디인가요?
제어가 실패할 경우 대응 계획은 무엇인가요?
프로세스 리스크를 가장한 설계 리스크인가요?

마지막 질문은 시간을 절약해 줍니다. 때로는 마진이 없는 디자인으로 인해 프로세스가 비난을 받기도 합니다.

라미네이션 스택에 대한 일반적인 PFMEA 실수

실수 1: 스택 높이를 스택 품질의 증거로 취급하기

스택 높이는 중요하지만 단열재 상태, 정확한 개수, 깨끗한 층, 양호한 정렬 또는 양호한 결합을 증명하는 것은 아닙니다.

실수 2: “스택 품질 불량” 아래에 모든 것을 숨기기”

그 문구가 너무 넓습니다. 이중 라미네이션, 라미네이션 누락, 버 쇼트, 각도 오정렬, 낮은 스택 계수, 약한 결합, 부식, 파편, 왜곡된 슬롯 등 실제 장애 모드로 나눠서 설명합니다.

실수 3: 최종 제품 테스트를 주요 탐지 제어로 사용

최종 시험이 중요합니다. 또한 늦습니다. 와인딩 또는 조립 후 스택 결함이 발견되면 PFMEA는 스택이 계속 진행되도록 허용된 이유를 문의해야 합니다.

실수 4: PFMEA를 유지 관리와 연결하지 않음

펀치 마모. 다이 마모. 핀이 마모됩니다. 센서가 드리프트합니다. 프레스가 움직임을 멈춥니다. 픽스처가 더러워집니다. 이는 부수적인 문제가 아닙니다. 라미네이션 스택의 경우 정상적인 원인입니다.

실수 5: 말하지 않고 DFMEA와 PFMEA를 혼합하기

설계 선택은 위험 환경을 조성합니다. 프로세스 제어는 생산 위험을 관리합니다. 두 가지를 모두 표시하되 모호한 하나의 표에 섞어 놓지 마세요.

자주 묻는 질문

라미네이션 스택에서 가장 중요한 장애 모드는 무엇인가요?

보편적인 단일 고장 모드는 없습니다. 많은 애플리케이션에서 가장 심각한 위험은 층간 단락, 과도한 버, 정렬 불량, 누락 또는 이중 라미네이션, 결합 불량, 스택 느슨함입니다.

버가 왜 그렇게 큰 문제가 되나요?

버는 적층 사이의 절연을 손상시키고, 전도성 접촉을 일으키며, 스택 높이에 영향을 미치고, 권선 또는 조립을 방해할 수 있습니다. 자기 코어에서는 손실과 국부 발열을 증가시킬 수 있습니다.

라미네이션 스택은 육안 검사로 충분할까요?

보통은 그렇지 않습니다. 육안으로 검사하면 명백한 손상, 누락된 피처, 녹 또는 심한 버를 발견할 수 있습니다. 내부 단락, 압축으로 가려진 카운트 오류, 미묘한 각도 드리프트, 결합 약화에는 취약합니다.

RPN을 계속 사용해야 하나요?

일부 조직에서는 여전히 레거시 시스템에 대해 RPN을 유지하지만, 최신 자동차 스타일의 FMEA 관행에서는 AP 기반 조치 결정에 더 많은 가중치를 부여합니다. AP는 팀이 동일한 곱셈 결과를 산출한다고 해서 매우 다른 위험을 동일하게 취급하는 것을 방지하는 데 도움이 됩니다.

PFMEA 업데이트를 트리거하는 요인은 무엇인가요?

공구 변경, 재료 변경, 코팅 변경, 새로운 접합 파라미터, 새로운 검사 방법, 픽스처 교체, 고객 불만, 현장 반품, 반복되는 스크랩 추세 또는 기존 관리에서 벗어난 결함이 발생한 후 PFMEA를 업데이트합니다.

라미네이션 스택 문제의 가장 좋은 조기 경고 신호는 무엇인가요?

버 경향, 프레스 힘-변위 드리프트, 이중 시트 센서 결함, 픽스처 마모, 비정상적인 스택 높이 변화, 전기 테스트 실패 증가는 강력한 초기 신호입니다. 불량 스택은 곧 결함입니다. 드리프트 추세는 프로세스가 말하는 것입니다.

PFMEA는 제어 계획에 어떻게 연결해야 하나요?

모든 고위험 고장 모드에는 예방 제어, 감지 제어, 검사 빈도, 소유자, 기록 방법 및 대응 계획이 있어야 합니다. PFMEA에 “층간 단락”이라고 되어 있는데 제어 계획에 “육안 점검”이라고만 되어 있다면 시스템에 구멍이 있는 것입니다.

최종 참고 사항

라미네이션 스택은 반복되는 부분이지만 단순한 부분은 아닙니다.

이 프로세스는 하나의 코어에서 동일한 작은 실수를 수백 번 반복할 수 있습니다. 버가 반복됩니다. 긁힘이 반복됩니다. 정렬 오류가 반복됩니다. 압축 손상도 반복됩니다. 그러면 완성된 스택은 결함이 설계된 것처럼 작동합니다.

양식을 채우지 말고, 감사자에게 깊은 인상을 남기지 말고, 숫자가 깔끔하게 보일 때까지 위험의 순위를 매기지 말라는 것이 바로 PFMEA의 요점입니다.

작은 프로세스 장애가 발생했을 때 이를 포착하는 것입니다.
